Услуги электрика и электромонтажные работы в Перми

Пример реконструкции электропроводки кухниПример реконструкции электропроводки кухни

Пример реконструкции электропроводки кухни

Содержание:

# Схема электропроводки на кухне. Розетка на кухне. Назначение

# Розетки на кухне. Расположение розеток на кухне

# Подключение стиральной и посудомоечной машины. Монтаж электропроводки на кухне

# Электропроводка на кухне своими руками. Что для этого нужно



Новостройка. Всё вроде хорошо, только, как это часто бывает, мало розеток на кухне. Да и стоят они не там, где хотелось. Кроме плиты на кухню планируется установить стиральную и посудомоечную машины.

Нагрузки на электросеть серьёзные, если делать вновь, надо проводить  4 линии (шлейфа) от отдельных аппаратов защиты. В данном случае задача усложняется тем, что снова ремонт в квартире делать никто не собирается. Ремонт будут делать только на кухне. Надо обходиться тем, что имеется.

Смотрим, что имеем:

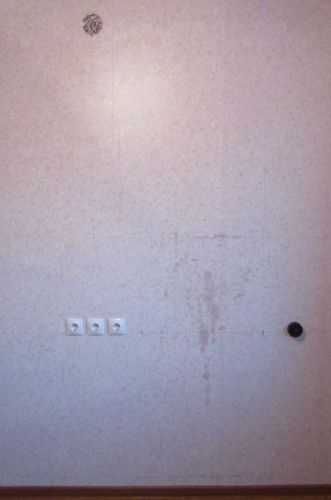

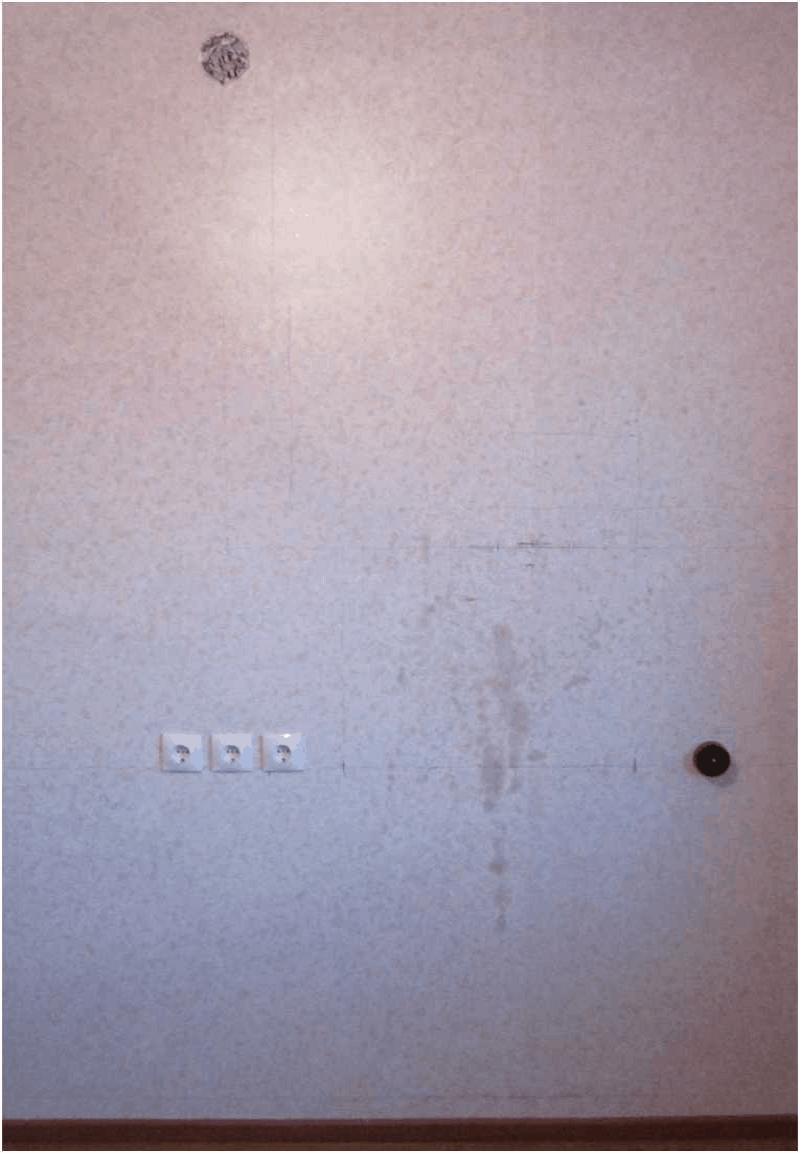

Линия на 3 розетки для рабочего стола. Отдельная линия для плиты, на ней одна розетка.

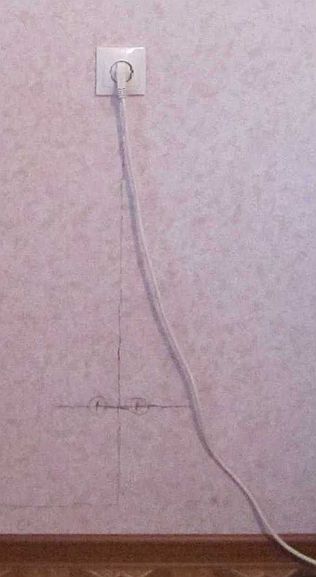

На противоположной стене,  розетка запитанная с линии  смежной  комнаты.

При грамотном распределении и правильном сечении можно всё подключить. Самое главное без снижения  надёжности. И ремонт делать нужно будет только на кухне. Приступаем к работе.

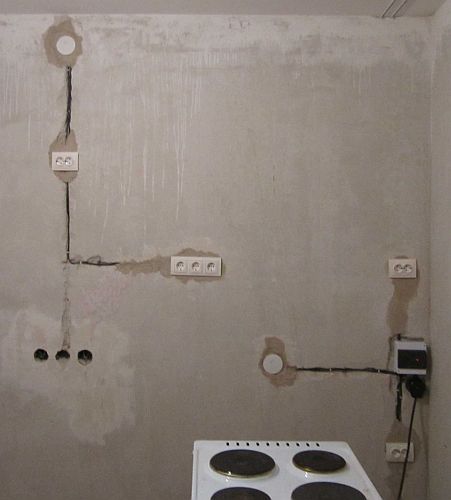

Без технических подробностей вот что получилось.

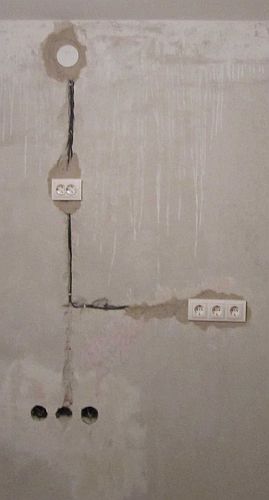

Одну линию используем для розетки, в которую включаем вытяжку и освещение рабочего стола. В эту же линию  подключаем розетки для энергоёмкой кухонной техники (микроволновка, чайник, комбайн…)

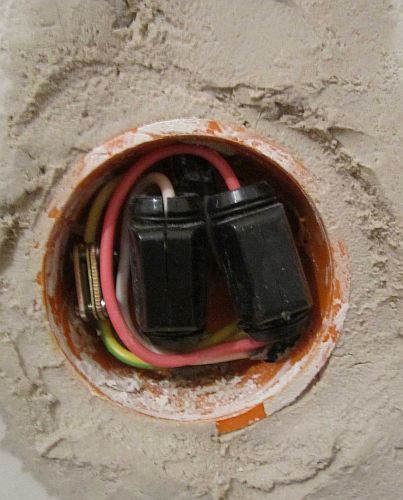

На линию электроплиты, вместо розетки для плиты, устанавливаем распределительную коробку. В ней подключаем распределительный щит кухни.

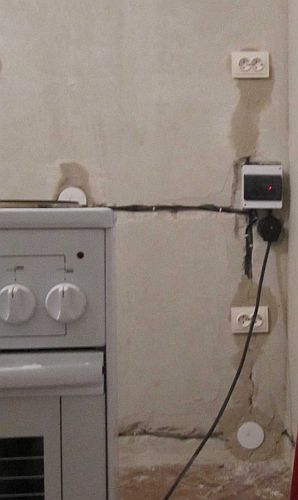

 В щите, через аппараты защиты нагрузки распределены на отдельные линии. Сюда подключены розетки для плиты, посудомоечной и стиральной машины.

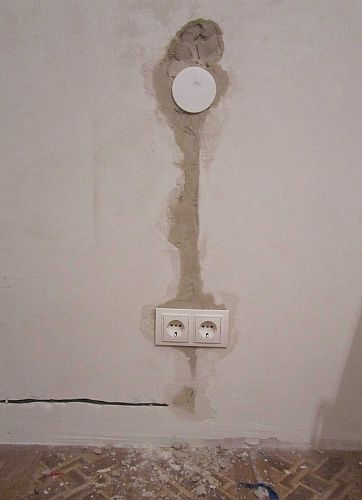

На линию смежной комнаты, вместо розетки, устанавливаем распределительную коробку. В ней подключаем розетки у обеденного стола, линию для холодильников.

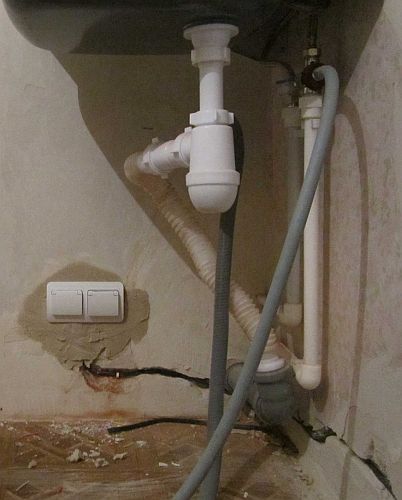

Розетка для посудомоечной и стиральной машины. Разберём подробней.

Розетка расположена довольно близко к водопроводу и канализации.  Раковина будет переноситься на другое место, тут будут только трубы. Так что в данном случае нас это не волнует.

В розетку будут подключены две серьёзные нагрузки. В идеале на них надо с квартирного щита вести отдельные линии. Но в данном случае этот вариант не подходит. Пришлось на имеющейся линии рассчитать защиту  так, что если нагрузки включить одновременно, напряжение на розетке отключится через незначительное время.  Так что не получится одновременно стирать и мыть посуду. Увы, в данном случае, надо чем то жертвовать.

Не устану повторять: пригласите специалиста.  Вначале надо сделать надёжную проводку. Главное  определитесь, что и где будет установлено. Не все смогут рассчитать сечения проводов и  правильно распределить нагрузки. Для правильного выполнения монтажа требуется инструмент, время и умение.



Осипенко Сергей Яковлевич
