Как защитить электропроводку. Немного историиКак защитить электропроводку. Немного истории

Как защитить электропроводку. Немного истории

Содержание:

# История защиты сети

# Предохранитель

# Автоматический выключатель

# Дифференциальный автомат (УЗО)

Глаза разбегаются от разнообразия современной защиты проводки и электрической техники. Краткий обзор основных видов приборов защиты предоставлен в статье «Как защитить электропроводку». После работы над этой статьёй осталась не использованная информация. Часть из этих знаний, я думаю, будет интересна многим. Делюсь материалами касающиеся истории появления, создания и совершенствования защиты электропроводки, техники и людей.

Электротехника сравнительно молодая наука. Бурное развитие началось в 19-м веке.

1864 год. Разнообразные плавкие элементы из проволоки или фольги уже использовались для защиты телеграфных кабелей и осветительных установок. Брегет (производитель не только знаменитых часов, но и телеграфа) рекомендовал использовать проводники уменьшенного сечения для защиты телеграфных станций от ударов молнии - плавление таких проводников защищает устройство и проводку внутри здания.

1879 год в коммерческой системе электроснабжения Эдисона (массовой электрификации в данный период времени не существовало) предохранители уже использовались. Кстати, этот год можно назвать точкой начала отсчета эры электричества в Российском государстве. Впервые был освещен электрическим светом Литейный мост в Петербурге. Причем, первый в мире мост, освещённый при помощи электричества.

1890 (приоритет от 14.01.1885 г.) - Томасом Эдисоном был запатентован предохранитель, как часть его электрической распределительной системы.

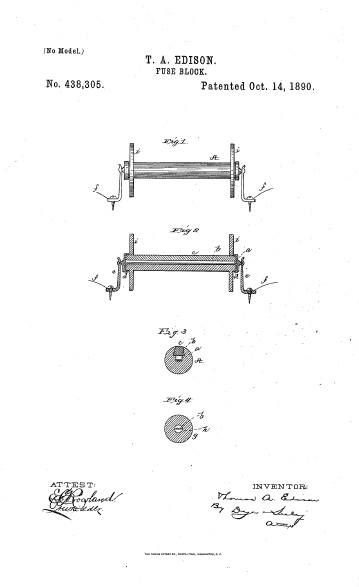

Патент на предохранитель, 1890 годПатент на предохранитель, 1890 год

Сейчас предохранители тоже выпускаются и применяются в разных электрических цепях. Внешний вид и применяемые для изготовления материалы изменились.

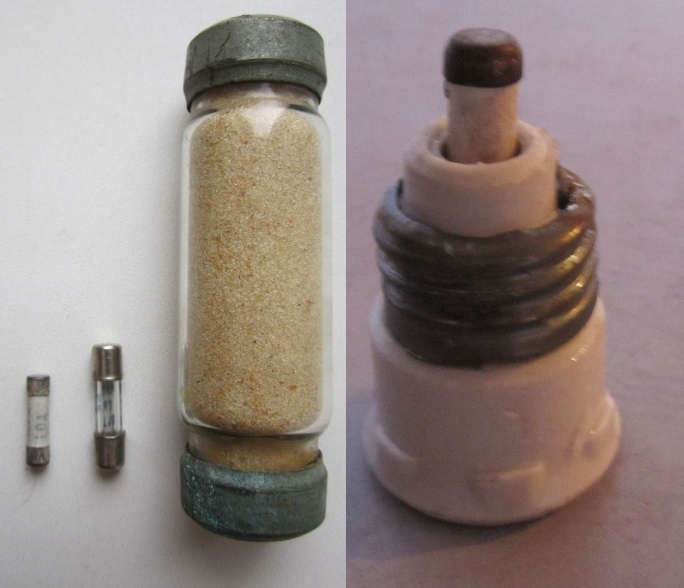

ПредохранителиПредохранители

1836  Автомат защиты линии был изобретён американским учёным Чарлзом Графтоном Пэйджем.

1879 год первую конструкцию автоматического выключателя описал Томас Эдисон.

В 1924 году Хьюго Штоц (Hugo Stotz) получает патент на свое изобретение, а в 1928 году под торговой маркой ШТОЦ-автомат (STOTZ-Automat) на рынок выходит первый в мире автоматический выключатель. Без каких-либо изменений выключатель выпускался до 50-х годов ХХ века.

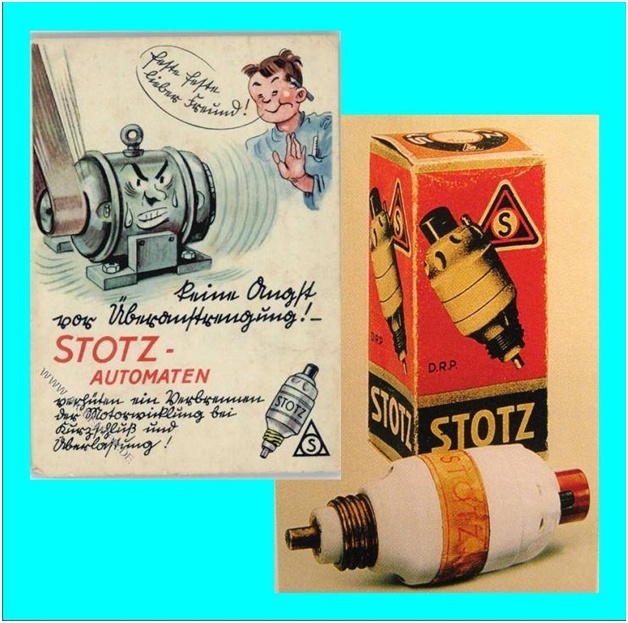

ШТОЦ-автоматШТОЦ-автомат

В несколько модифицированном варианте производится и в наше время. Например «ПАР» - предохранитель автоматический резьбовой и «ПА» - предохранитель автоматический.

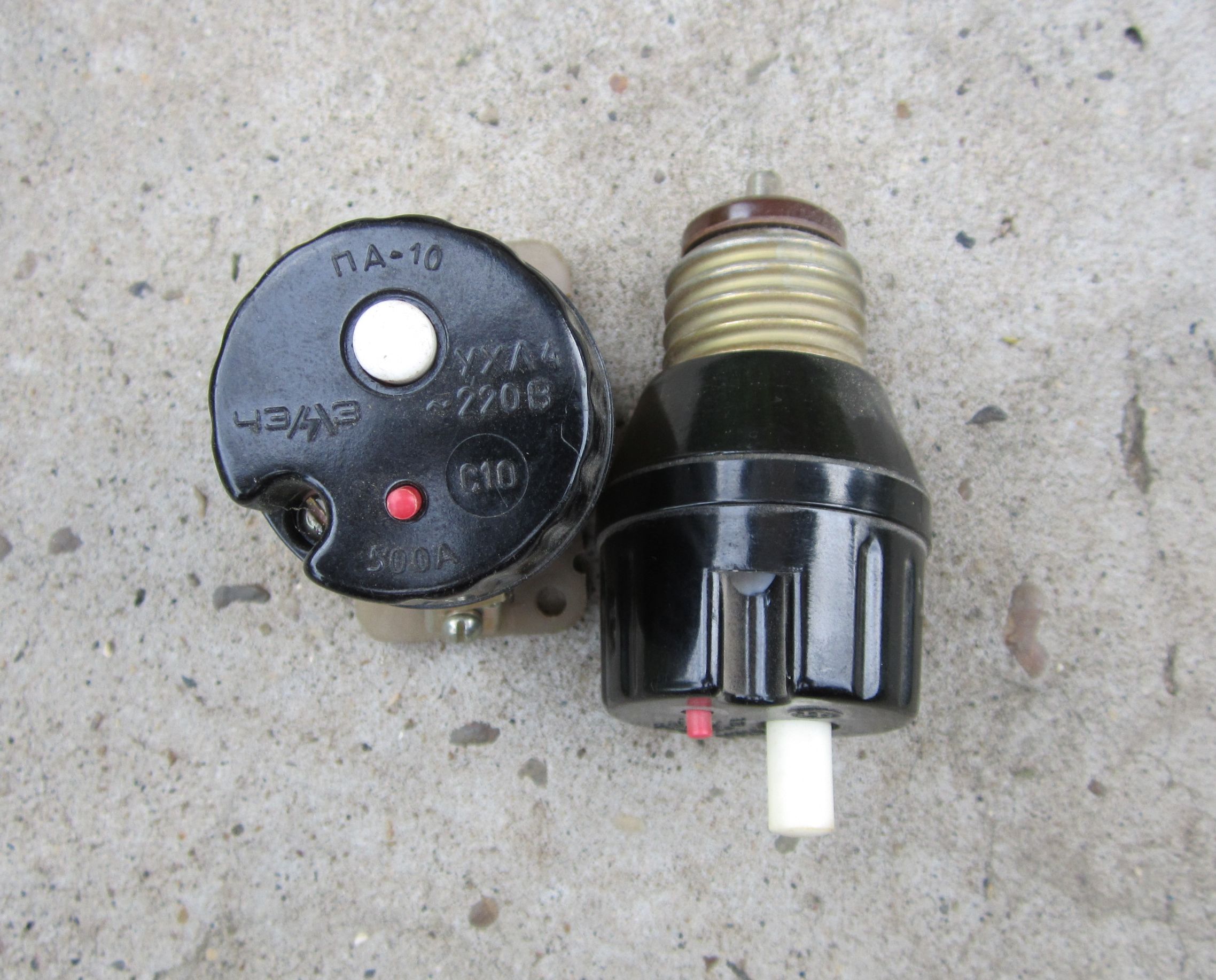

предохранитель автоматическийпредохранитель автоматический

УЗО (устройство защитного отключения) или УДТ (устройство дифференциального тока) появилось позднее. Первый патент (патент Германии № 552678 от 08.04.28) на УДТ получен в 1928 году германской фирмой RWE (Rheinisch — Westfalisched Elektrizitatswerk AG). Первый действующий образец устройства защиты был изготовлен этой же фирмой в 1937 г.

В 1940…1950 годы в университете Berkeley американским ученым Чарльзом Дальцилом установлены требуемые для безопасности человека характеристики УЗО. Между прочим, тестировалось на добровольцах. Так что, используя данную защиту, можно твёрдо сказать - прибор  испытан на людях.

В 1958 г. доктором Биглмайером из Австрии было предложено новое, применяемое и сейчас, схемное решение конструкции УДТ.

Менялся внешний вид приборов. С 1970-х годов большая часть УДТ выпускались в корпусах, таких же, как у автоматических выключателей. В начала 1980-х годов, в США, производились бытовые УЗО встроенные в розетки.

Маленькое, возможно важное, отступление: Чаще приборы защиты устанавливаются в электрических щитах. В наше время УЗО, да и практически все виды защиты, во всём мире выпускаются в модульном исполнении - с креплением на DIN – рейку. Стандарт на данную рейку был разработан Немецким институтом стандартизации (DIN) и впоследствии принят Международной электротехнической комиссией, а также в качестве Европейского стандарта (EN). МЭК - Международная электротехническая комиссия (МЭК; англ. International Electrotechnical Commission, IEC; фр. Commission électrotechnique internationale, CEI). Год основания 1906. Членство в Международной Электротехнической Комиссии открыто только для признанных организаций национальных стандартов. Полноправными членами комиссии по состоянию на май 2016 года являются 60 стран. В России DIN – рейка была введена национальным стандартом ГОСТ Р МЭК 60715-2003

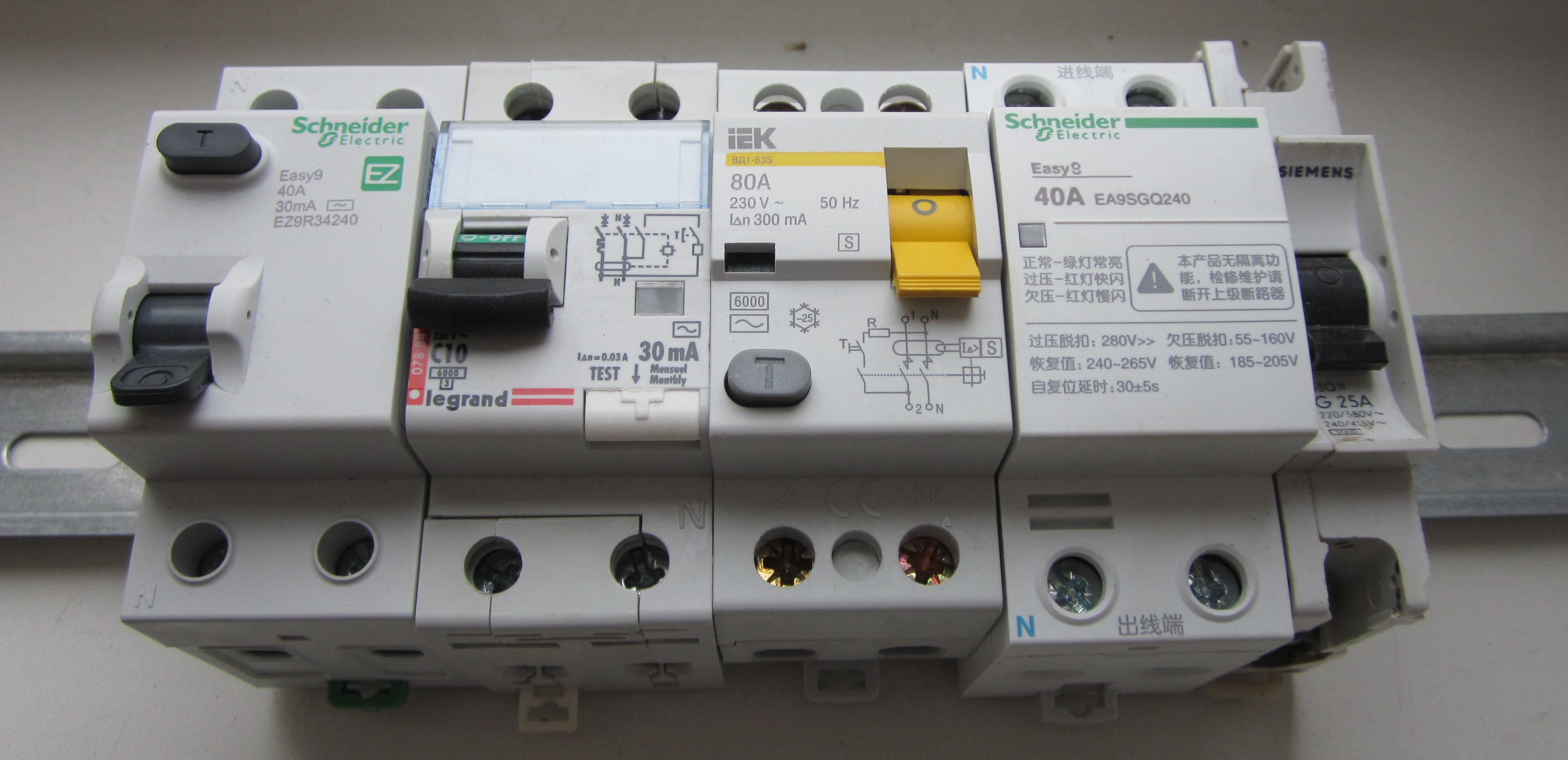

Образцы защиты в модульном исполнении на DIN – рейкеОбразцы защиты в модульном исполнении на DIN – рейке

В СССР по отношению к бытовой электротехнике преобладал минимализм. История развития данной техники в СССР выглядит так:

1964 год, начались эксперименты по проектированию УДТ.

1966 г первое серийное УЗО для укомплектования трехфазного электрифицированного инструмента

1974 первое бытовое УДТ в СССР было разработано, в серию не пошло.

1982 год все учебное электротехническое оборудование, поступавшее в школы, в обязательном порядке оснащалось УДТ, которое получило наименование «школьное». УЗОШ 10.2 всё еще выпускается.

1988 серийное производство бытового устройства дифференциального тока.

Исторических данных по истории других видов защиты, упомянутых в статье «Как защитить электропроводку» (реле напряжения, электронный переключатель фаз), не нашёл.

Не устану повторять: Учёные и производители постоянно работают над усовершенствованием техники. Здоровье, жизнь и сохранённое имущество дороже, чем потраченные на автоматику средства. Давайте не будем возвращаться к пройденным этапам. Пойдём в ногу со временем.

При работе над статьёй использована информация из интернета, в основном материалы из Википедии — свободной энциклопедии: Автоматический выключатель. Устройство дифференциального тока. Международная электротехническая комиссия. DIN-рейка.

Текст дополнен комментарием Судаковского Сергея Эдуардовича – коллеги по клубу современных электриков «Вольтмастер».



Осипенко Сергей Яковлевич

Публикация на сторонних сайтах возможна только при указании ссылки на первоисточник - www.permelectric.ru
