Как правильно соединить провода. Соединение сваркойКак правильно соединить провода. Соединение сваркой

Как правильно соединить провода. Соединение сваркой

 Содержание:

# Как правильно соединить провода

# Оборудование для сварки графитовым электродом

# Соединение проводов сваркой

# Требования к соединениям проводов

В электрике несколько видов контакта. Есть контакт, или его нет. И самое противное – периодическое пропадание контакта.

В месте соединения проводов надёжность контакта зависит от того, как выполнено соединение.

Главная книга, можно сказать хрестоматия, электрика - ПУЭ (Правила Устройства Электроустановок) вот что говорит об этом:

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Соединениям проводов посвящено много статей. Хотелось бы немного добавить, опираясь на свой опыт, про соединение проводов сваркой.

коробка собранная в 60-х годах прошлого века.коробка собранная в 60-х годах прошлого века.

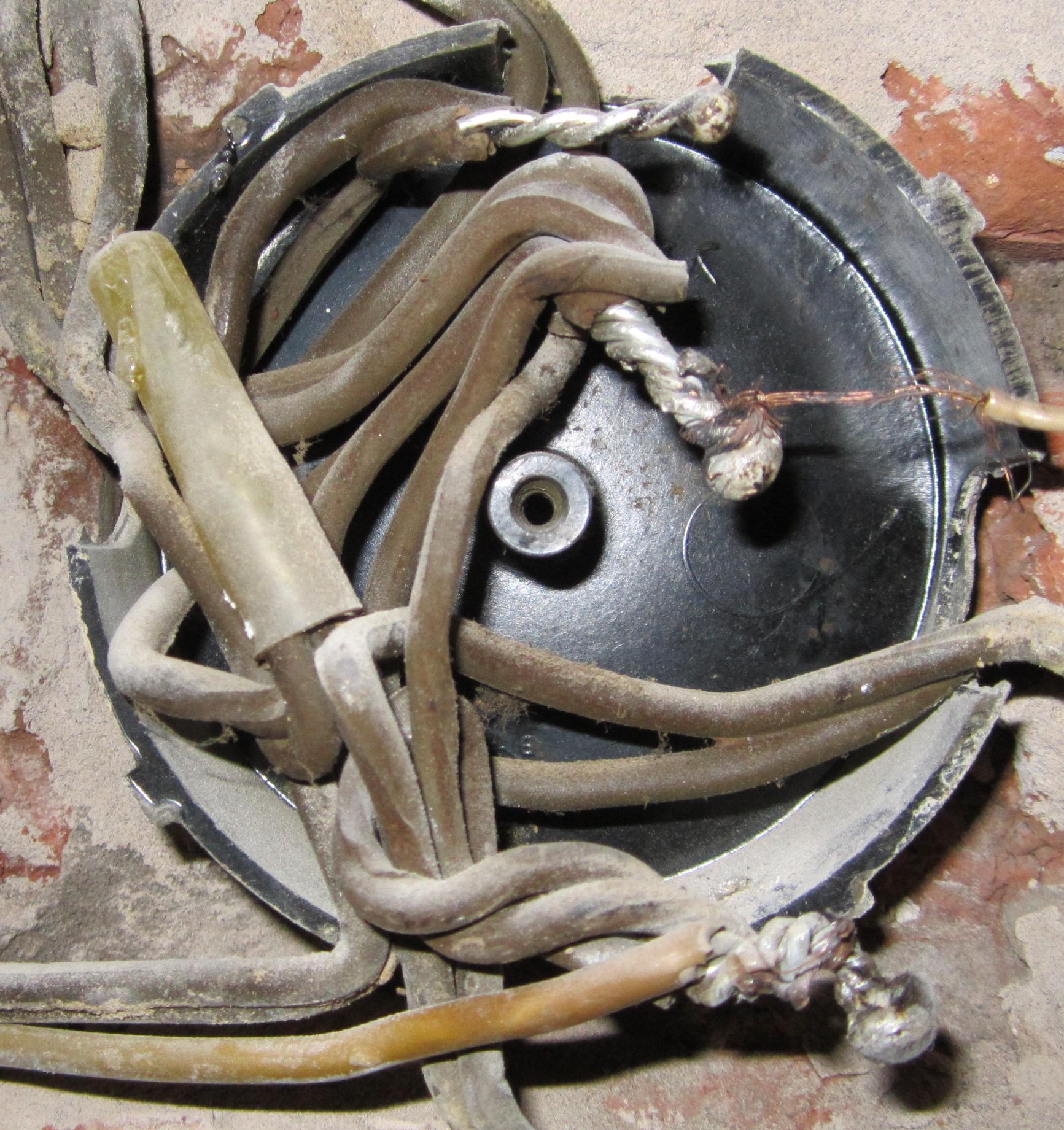

Вот фото соединительной коробки собранной в 60-х годах прошлого века. Соединения не потеряли своей надёжности. Без нынешних больших нагрузок эта проводка могла бы ещё послужить. Если бы не изменения свойств проводника и изоляции в худшую сторону. Вмешательство, мягко говоря, не профессионалов тоже не добавило надёжности. В данный момент пользоваться этой проводкой опасно.

соединение проводов сваркой  много лет назад соединение проводов сваркой много лет назад

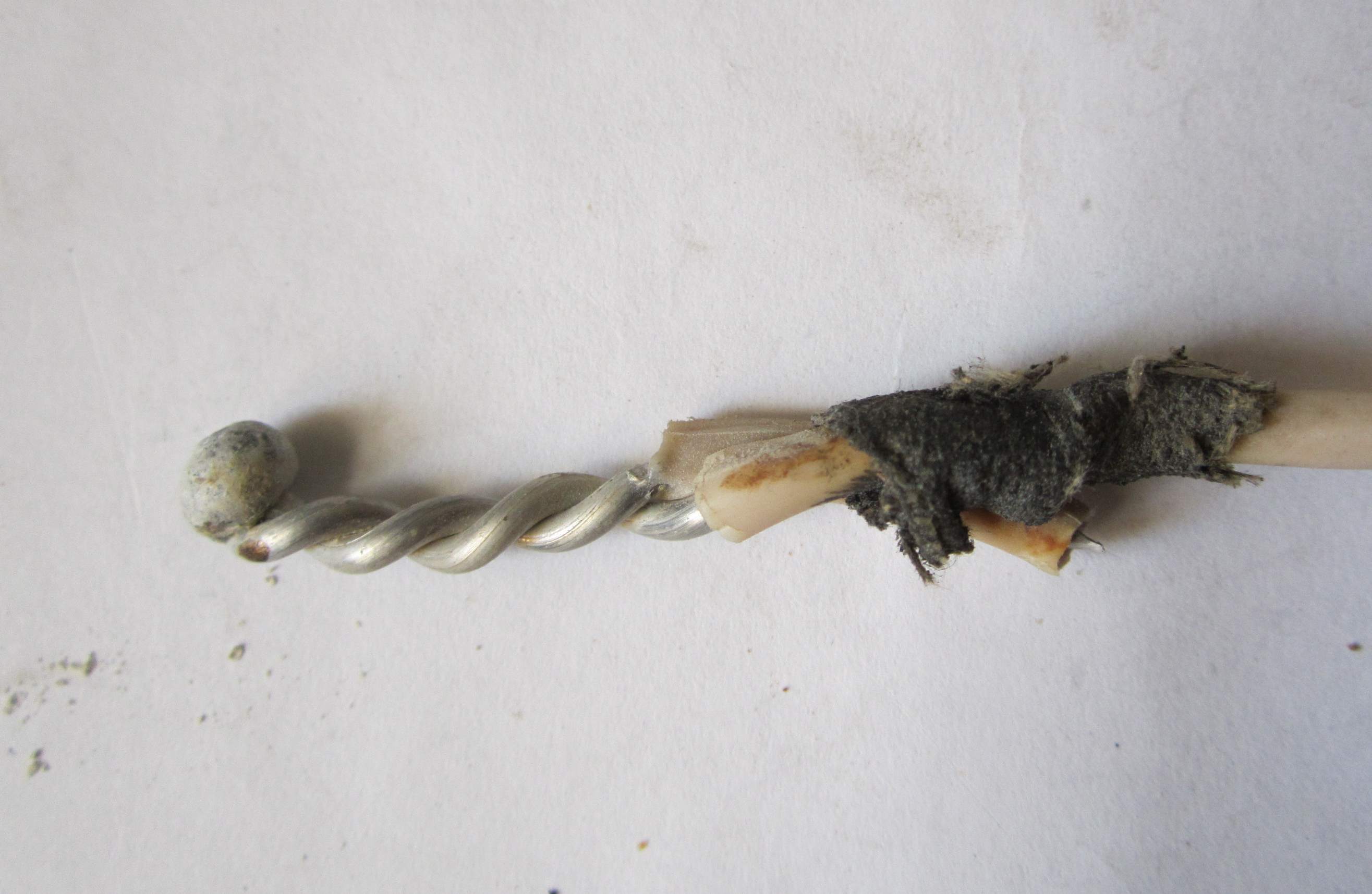

Вот ещё один пример соединения проводов сваркой выполненного в 60-х…70-х годах. ПУЭ (Правила Устройства Электроустановок) и многочисленные примеры из практики и эксплуатации весомые аргументы в пользу соединения проводов сваркой.

Соединение выполняется дуговой сваркой.  Для этого требуется сварочный аппарат, угольные электроды любого типа.  Я пользуюсь щетками от мощного двигателя постоянного тока. Для медных проводов лучше применять круглые омеднёные электроды. Правда их сложнее найти и они дороже.

В качестве сварочного аппарата можно использовать понижающий трансформатор 500…700 Вт. Напряжение вторичной обмотки 12…36 В. Сварочный ток 25 – 90 А  в зависимости от сечения и количества свариваемых проводов.

Соединение проводов сваркой  Соединение проводов сваркой



Можно приобрести трансформатор сварочный электрика. Можно использовать сварочный аппарат. Я  использую сварочный аппарат инверторный САИ 160 РЕСАНТА. Сейчас очень большой выбор.

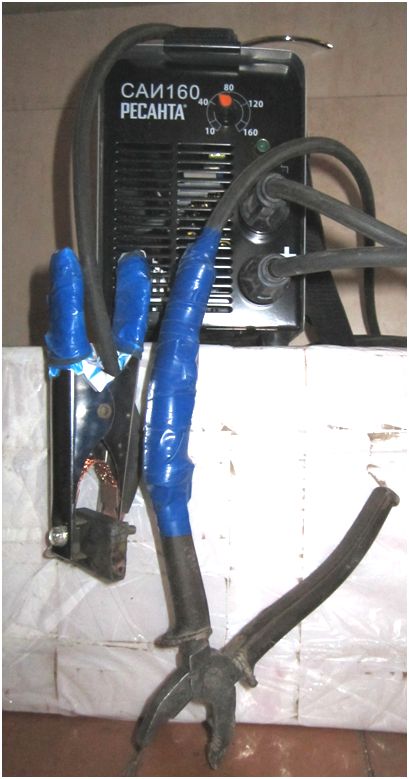

Применение сварочного аппарата инверторного для соединения проводов сваркой.Применение сварочного аппарата инверторного для соединения проводов сваркой.

Порядок работы:

Выполнить скрутку проводов

Контактными плоскогубцами ( - в случае с постоянным током)  сжать  скрутку.

Провод с угольным электродом ( + в случае с постоянным током) поднести к скрутке.

Коснуться электродом скрученных концов проводов, возникнет дуга,  производим сварку в течении 1 – 2 сек.

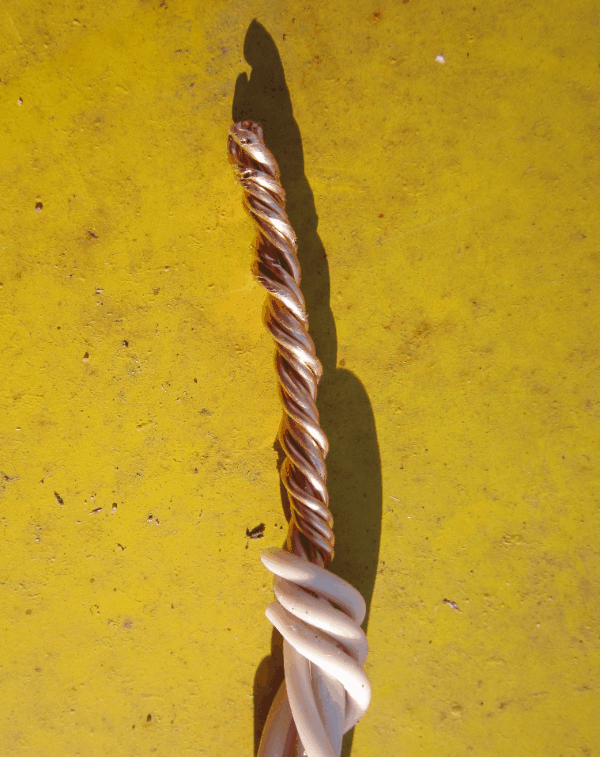

соединение проводов сваркой соединение проводов сваркой

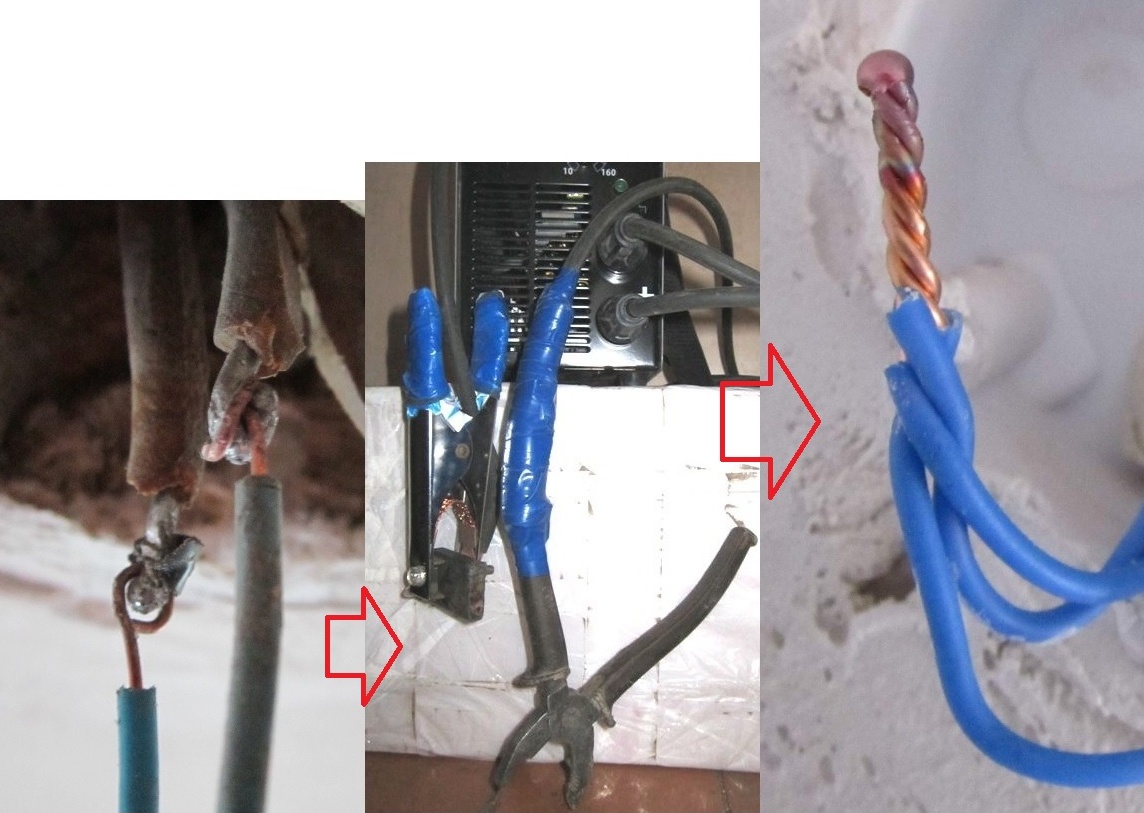

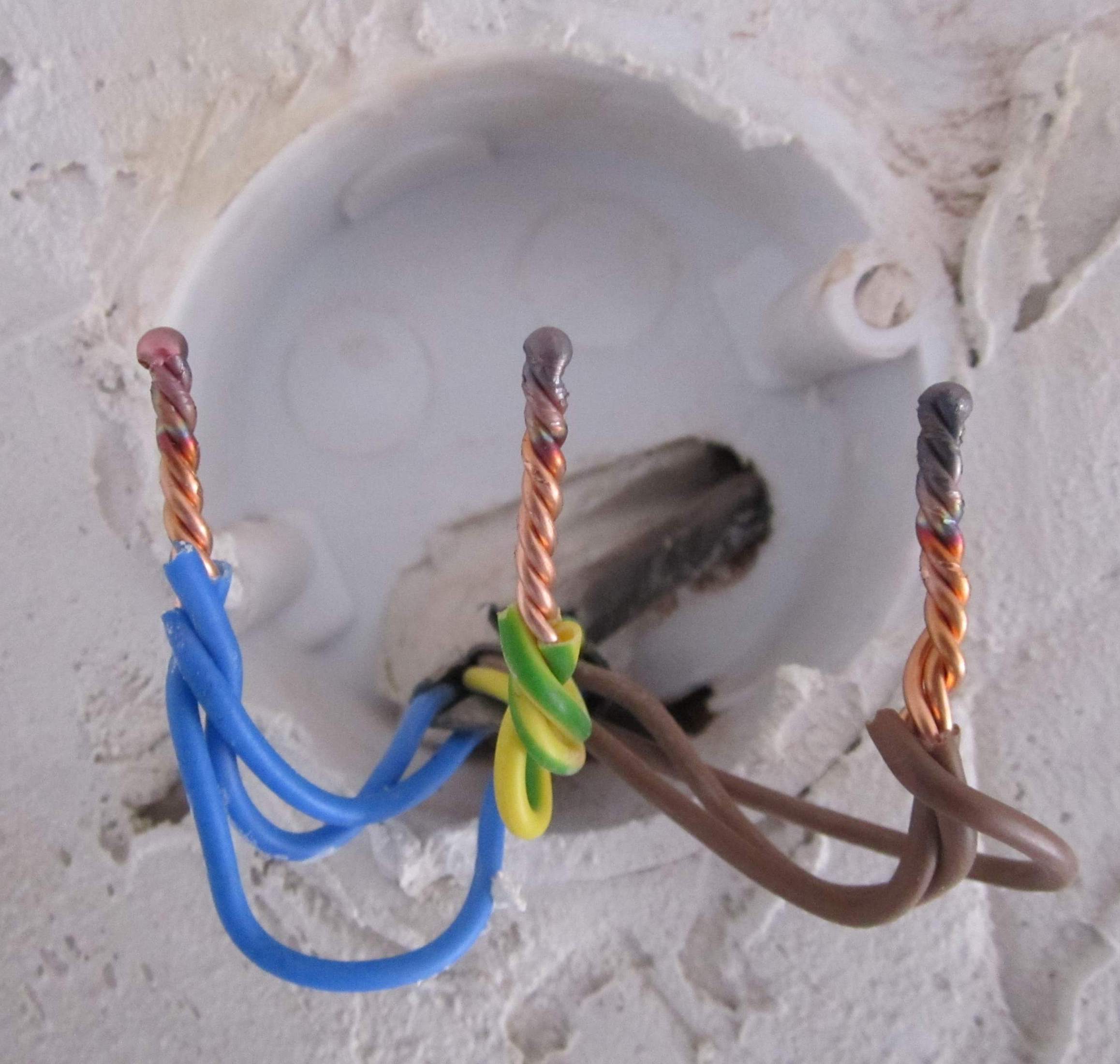

В результате получается вот такое надёжное соединение. Готовые соединения изолируем ПХВ изолентой. Можно для изоляции применить термоусаживающиеся трубки. Технология на первый взгляд простая. Требуется умение и дополнительное оборудование. Увеличивается время, затраченное на работу. Но надёжность и безопасность этого стоит.

Ещё важное дополнение. Не забываем требования  ГОСТ Р 50571.15-97 :

526.1  Соединения проводников между собой, а также их присоединение к оборудованию должны обеспечивать постоянную электропроводность цепи и соответствующую механическую прочность и защиту.

526.2  Выбирая способ соединения, следует соответственно учитывать:
- материал проводника и его изоляцию;
- количество и форму проволок, формирующих проводник;
- сечение проводника;
- количество проводников, которые будут соединяться вместе;
- условия среды и зоны помещений по взрыво- и пожароопасности.
Примечание - Пайку соединений силовых проводников следует избегать. Однако, если такие соединения применяются, их следует выполнять с учетом возможных их смещений и механических воздействий (см. пункты 522.6-522.8).

ГОСТ, ПУЭ и ещё многое, что нужно выполнять:  Технические циркуляры для проектировщиков. Много нужных правил и норм (строительных, противопожарных, электробезопасности). Не говорю о смежных правилах (газовой службы, охранной сигнализации и тд. и т.п).

Лично я провариваю соединения в  силовых распределительных коробках. Соединения в коробках освещения выполняю при помощи СИЗ (Колпачки для скрутки проводов СИЗ или зажимы соединительные изолирующие СИЗ)

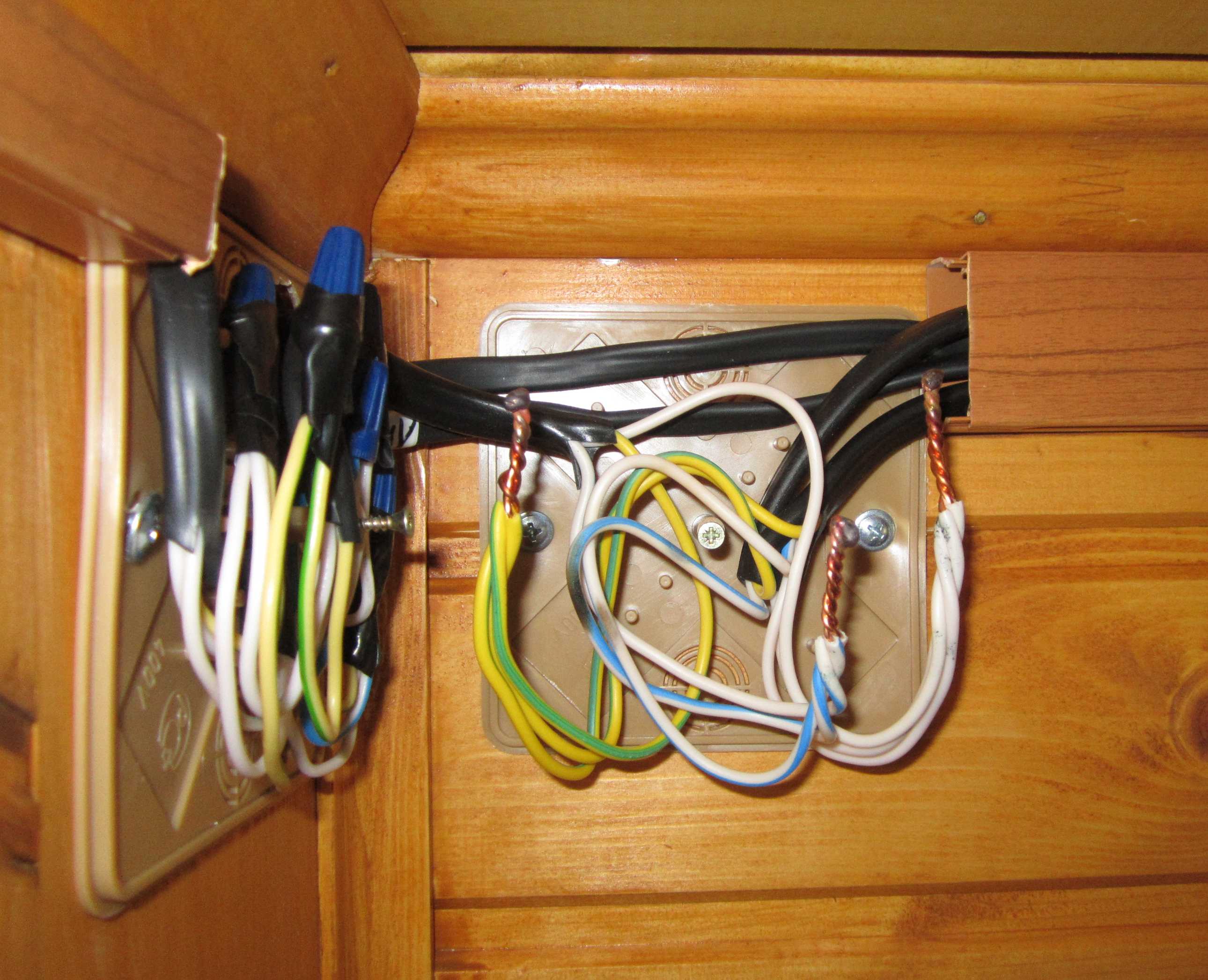

Распределительные коробки групп розеток и освещения Распределительные коробки групп розеток и освещения

В заключении повторюсь. Доверяйте выполнение работ профессионалам. Профессионал не думает, как сделать просто быстро. Он делает надёжно, быстро, просто и красиво. С учётом всех требований. В электричестве нет мелочей.

Хороших контактов!



Осипенко Сергей Яковлевич

Публикация на сторонних сайтах возможна только при указании ссылки на первоисточник - www.permelectric.ru
