    Как защитить электропроводку

Содержание:

# Защита сети, начало

# Автоматический выключатель

# Дифференциальный автомат (УЗО)

# Реле напряжения

# Автоматический переключатель фаз

# Пожарная безопасность, немного статистики

Существует много видов защиты и автоматического регулирования  электрической сети. Главное назначение защиты – оградить проводку от перегрузки и короткого замыкания. Задача автоматического регулирования  электрической сети - следить за основными параметрами сети. При критических изменениях отключить и включить когда параметр будет в норме. Либо переключить  на питание с другого места, где эти параметры в норме. Хочу рассказать об основных видах автоматики этого типа. В общих чертах, не вдаваясь в технические подробности. Речь пойдёт об автоматике разработанной преимущественно для жилых помещений. Разных времён и производителей.

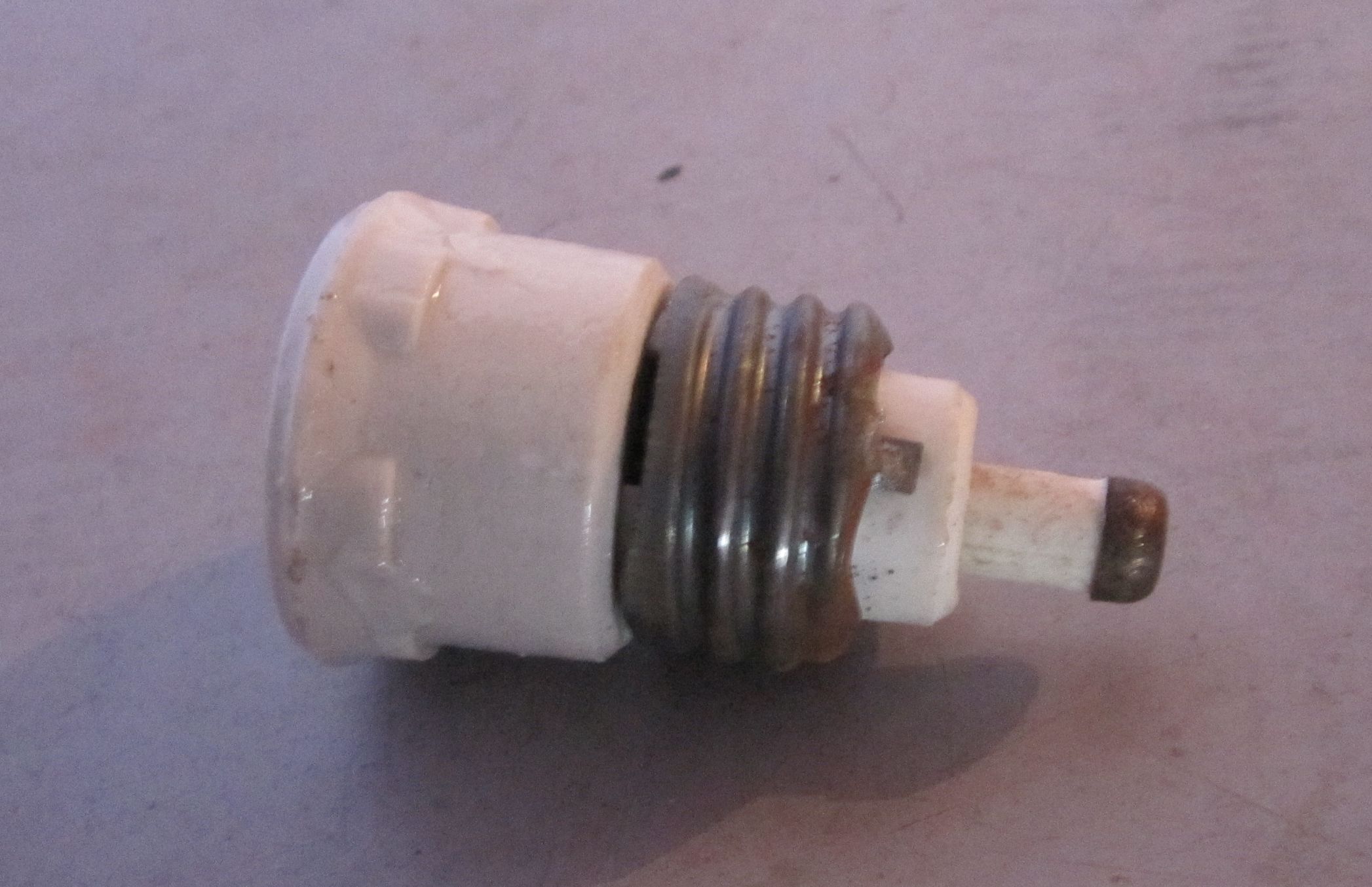

ПредохранительПредохранитель

 «Сгорел предохранитель». «Пробка» сгорела, жучка поставил». Забытые слова. В магазинах, пожалуй, таких керамических предохранителей уже не найдёте. Хотя их  ещё можно увидеть  установленными в квартирных  и подъездных щитах.

В случае неисправности надо со свечкой выкручивать пробку, менять вставку. Если не оказалось запасной вставки или остались только сгоревшие, искать провод для жучка. А жучки немало горя принесли (пожары, приведённая в негодность техника, выгоревшие провода даже удар электрическим током).

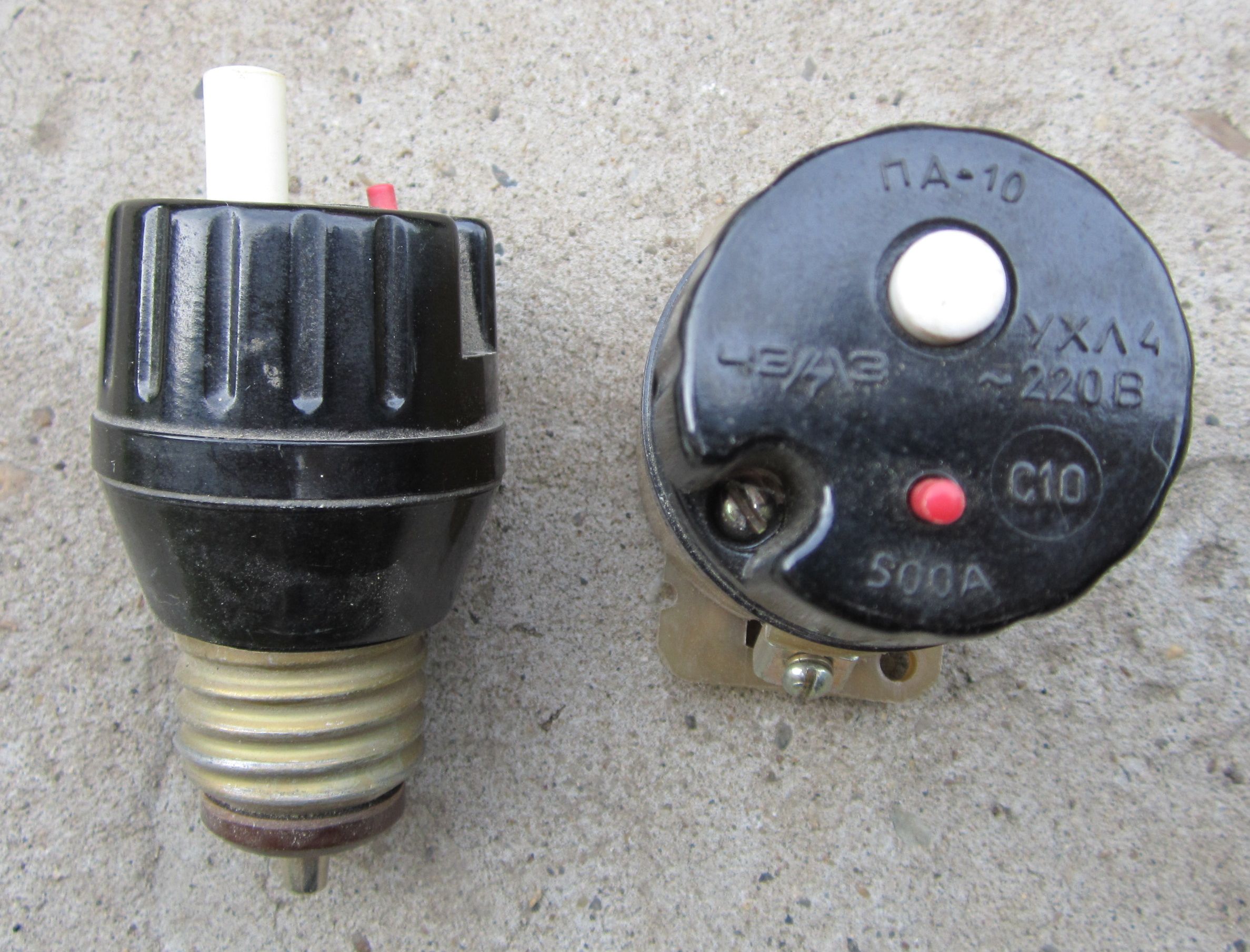

ПАР (Предохранитель автоматический резьбовой)ПАР (Предохранитель автоматический резьбовой)

 Прогресс не стоит на месте. Начали выпускать «ПАР» - предохранитель автоматический резьбовой и ПА (предохранитель автоматический). Автоматические пробки начали вытеснять керамические предохранители.  Появилось выражение «выбило пробку».

Надёжность выросла. Да и эксплуатировать проще. В случае перегрузки выключаем лишнее и нажимаем на кнопку. Если КЗ (короткое замыкание) кнопка не фиксируется, выскакивает назад. Свет не включается - вызываем электрика.

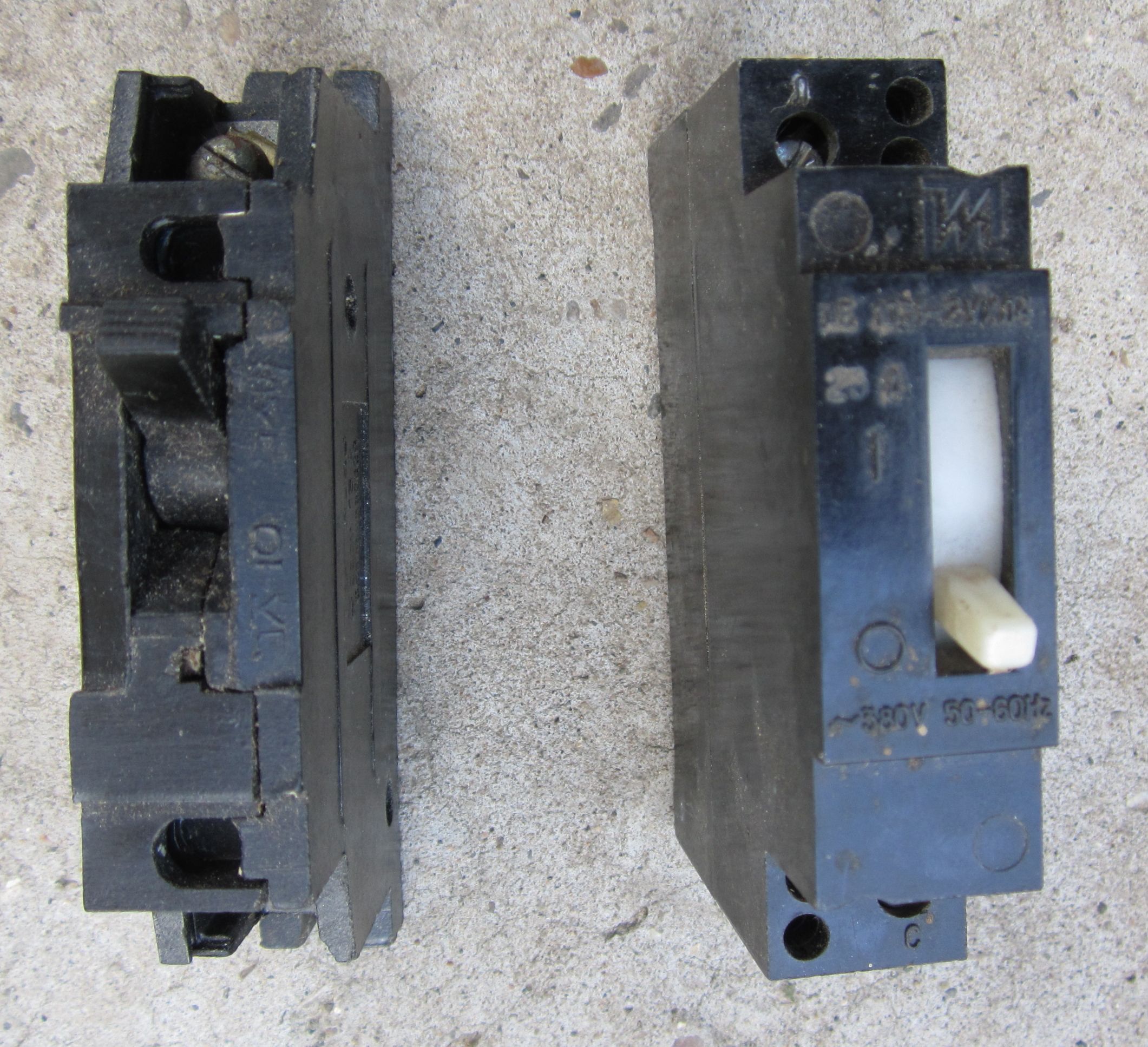

Автоматический выключательАвтоматический выключатель

 Прошло некоторое время. Изобрели автоматические выключатели. Вот как они первоначально выглядели. Увеличились срок службы и надёжность.

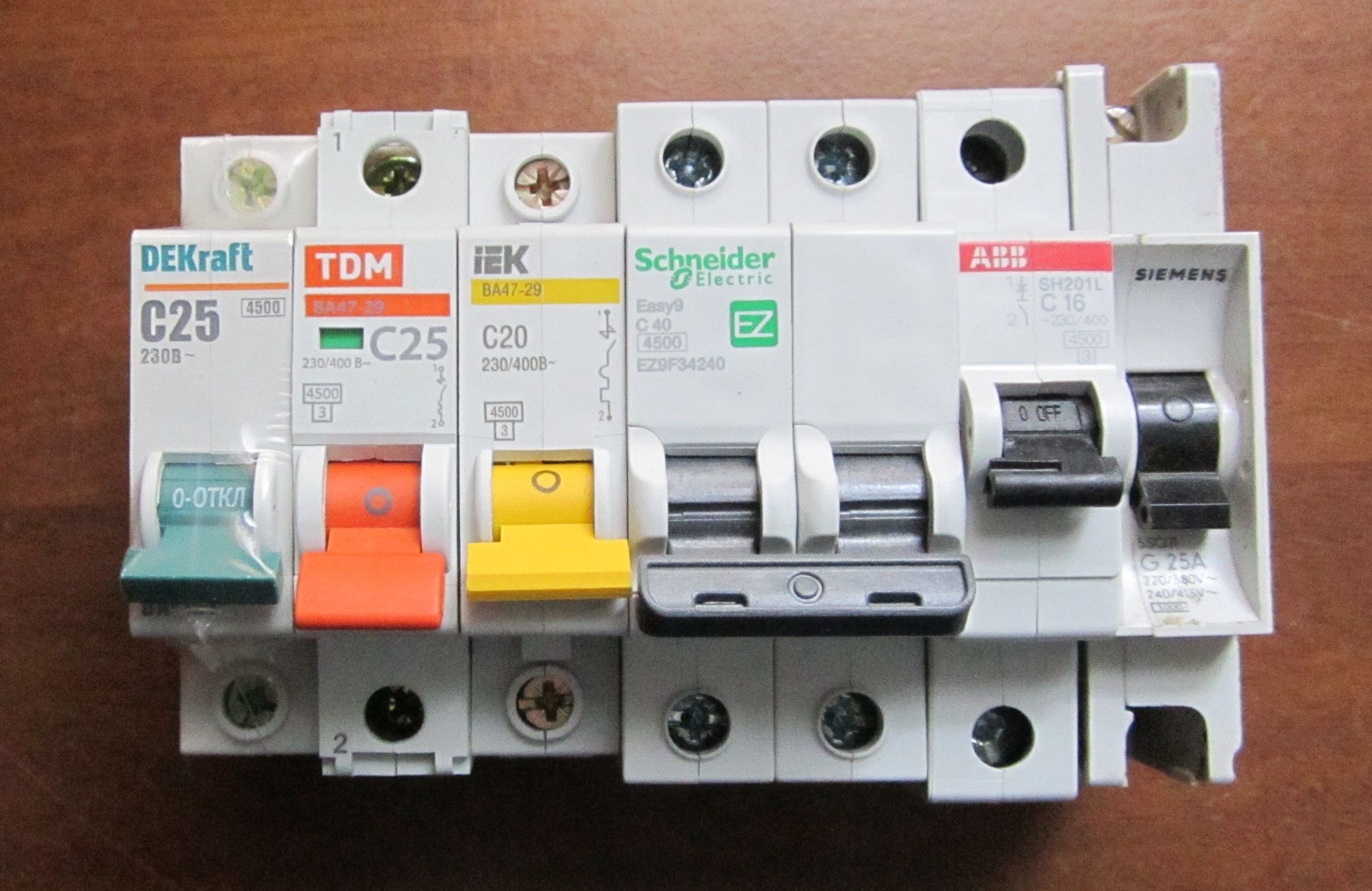

Автоматические выключатели Автоматические выключатели

В настоящее время автоматические выключатели выглядят так. Усовершенствовалось устройство, характеристики. Уменьшились габариты. Автоматы разных производителей, выполненные в модульном исполнении, легко заменяются в случае выхода из строя.

Назначение автоматического выключателя защитить проводку от перегрузки и короткого замыкания. А как защитить человека от поражения электрическим током? Появились дифференциальные автоматы, более правильно - выключатель дифференциального тока.

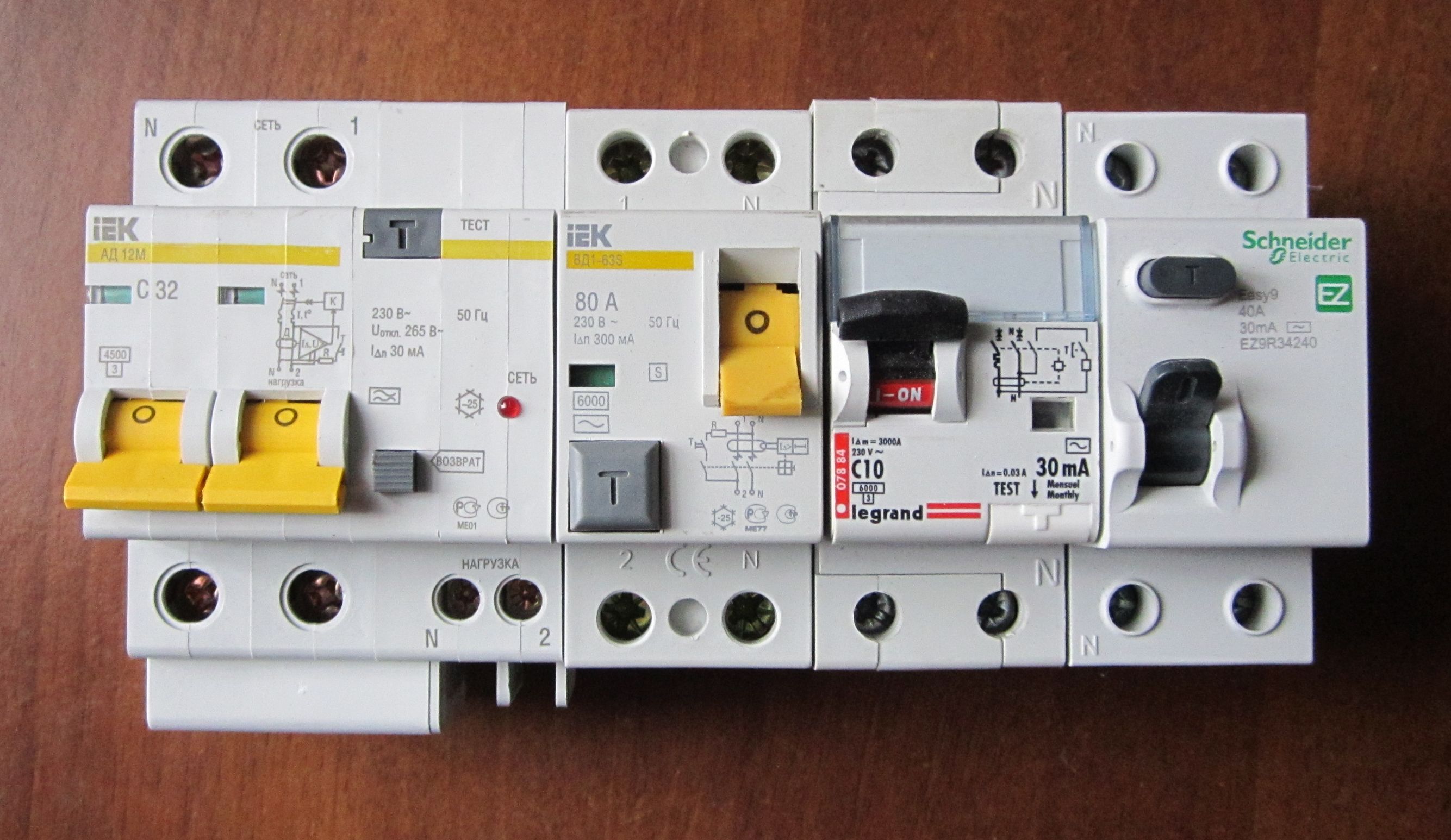

Выключатель дифференциального токаВыключатель дифференциального тока

Выключатель дифференциального тока, ещё его называют УЗО (устройство защитного отключения). Его функция защита человека от поражения электрическим током.

В общих чертах, не вдаваясь в технические подробности, УЗО работает так:

Вариант с двухпроводной проводкой, назовём её старого типа, без заземления. В розетку включен бытовой прибор в металлическом корпусе. Пока нет утечек тока (на корпусе отсутствует напряжение). Всё работает как обычно.

По какой либо причине появилась утечка тока (на корпусе есть напряжение). Человек взялся за корпус и получил удар электрическим током. В зависимости от установленной защиты сети, возможен смертельный исход. Установленное УЗО автоматически отключит электричество при прикосновении человека к корпусу, находящемуся под напряжением. Током отключения  (правильно дифференциального током)  УЗО можно добиться того, что человек даже не почувствует удара электрическим током.

Вариант с трёхпроводной проводкой, назовём её нового типа, с заземлением. Аналогичная ситуация: В розетку включен бытовой прибор в металлическом корпусе. Пока нет утечек тока (на корпусе отсутствует напряжение). Всё работает как обычно.

Если по какой либо причине появилась утечка тока (на корпусе есть напряжение). УЗО не ждёт, когда человек прикоснётся  к корпусу и получит удар электрическим током, автоматически отключит электричество при появлении утечки.

УЗО с большим дифференциальным током отключения на вводе дома, квартиры будет выполнять противопожарную функцию. При протекании дифференциального тока выше определённой силы (назовём её критической силой тока) возникает опасность возгорания изоляции токоведущих частей. УЗО автоматически отключит электричество при появлении утечки меньшей по величине, чем критическая сила тока. Пожар, по причине возгорания изоляции, будет предотвращён.

Выключатель дифференциального тока (УЗО) защищает человека от поражения электрическим током.  Автоматический выключатель защищает проводку от перегрузки и короткого замыкания. Обе эти функции выполняет автоматический выключатель дифференциального тока (дифференциальный автомат).

Некоторые дифференциальные автоматы имеют защиту от повышенного напряжения сети. При повышении напряжения сети выше, например 265 вольт, дифференциальный автомат отключится. Бытовая техника включённая в сеть не успеет потерять работоспособность. Включить дифференциальный автомат, после того как напряжение будет нормальным, вам надо самостоятельно. В случае,  если вы уехали надолго, сделать это некому. А в холодильнике находятся продукты, они пропадут. Но согласитесь, это меньшая потеря, чем сам холодильник и остальная техника.

Для того, что бы этого не случилось такой ситуации с холодильником, существует устройство защиты многофункциональное или реле напряжения (разные производители выпускают подобную автоматику под разными названиями).

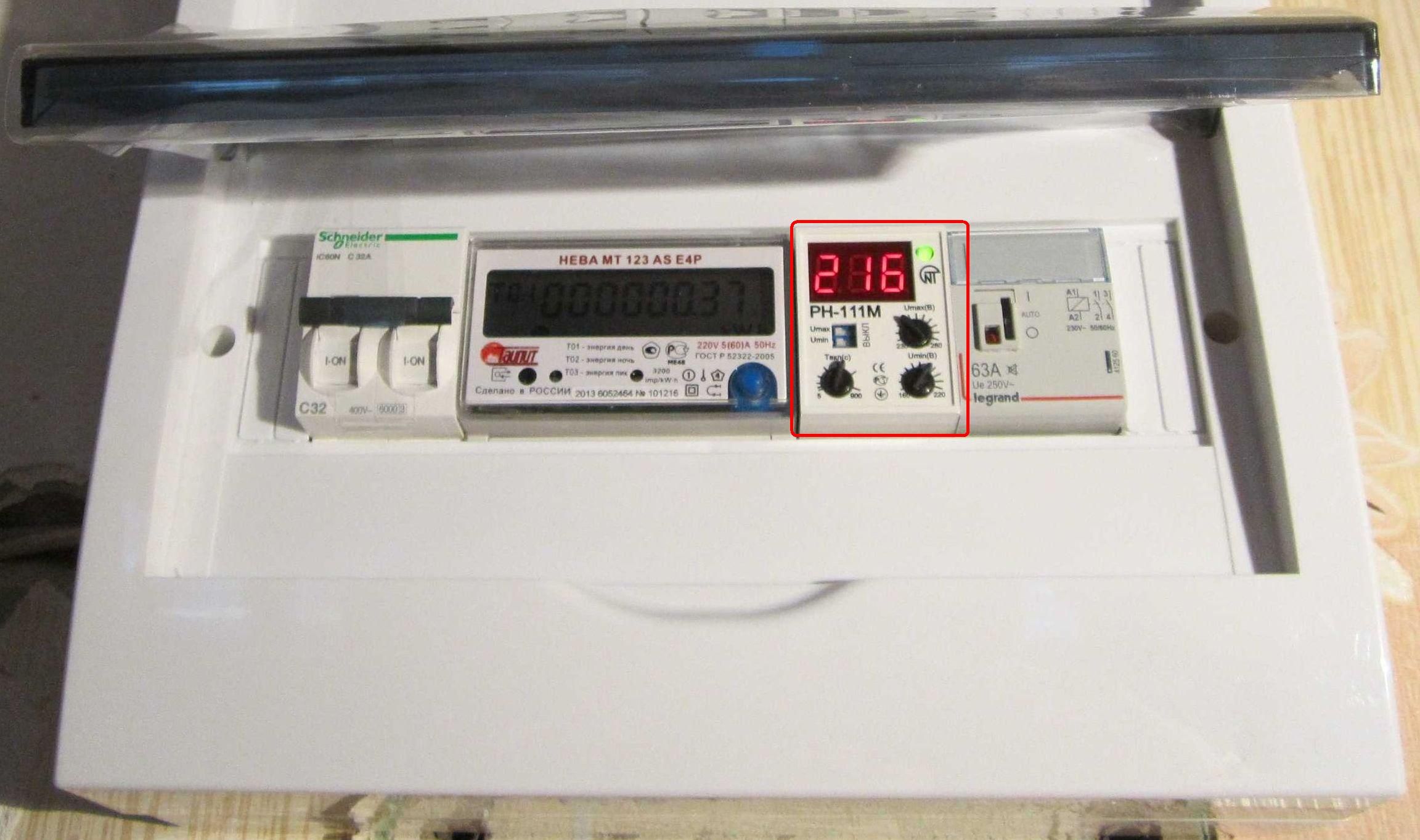

Реле напряжения РН-111МРеле напряжения РН-111М

Для примера возьмём реле напряжения РН-111М. На фото оно выделено красным прямоугольником.

Индикатор на реле напряжения показывает включено или выключено напряжение в данный момент. Наглядно видно значение напряжения. Назначение реле - отключение нагрузки при недопустимых бросках напряжения в сети.  После того как напряжение в сети станет нормальным включит автоматически.

Повышенное (максимальное) напряжение опасно для всех бытовых приборов. Многим видам бытовой техники, например тому же холодильнику, вредно и пониженное (минимальное) напряжение.  Для этого реле напряжения можно настроить по максимальному и минимальному напряжению.

Бывают ситуации, когда броски напряжения кратковременные. Кому понравится частое включение/отключение? Тот же холодильник от частых включений/отключений может выйти из строя. Для того, что бы этого не случилось, в реле установлено реле времени с регулируемой задержкой на включение.

Довольно распространенный случай. Дом (коттедж) подключён к трёхфазной сети (поступает 380 вольт). Потребители (всё, для чего нужно электричество) однофазные (на 220 вольт). Для получения 220 вольт подключается одна фаза и ноль. Только вот не на всех и всегда фазах нормальное напряжение. Но всегда есть самая «лучшая» фаза , наиболее точная по параметрам . Вот наглядный пример.

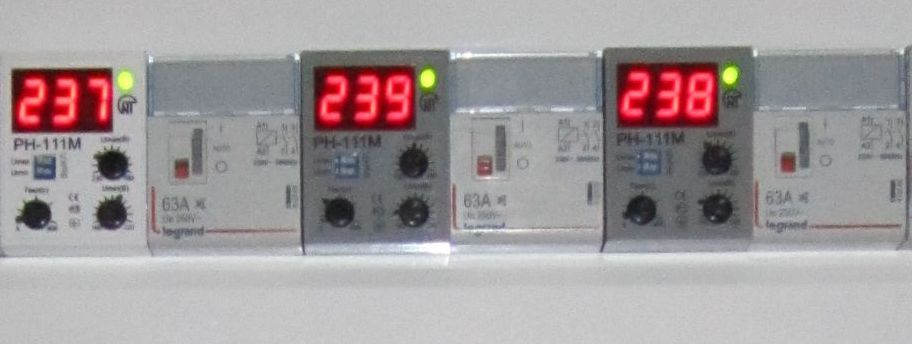

Напряжение в сетиНапряжение в сети

Для выбора «лучшей» существуют автоматические переключатели фаз. К переключателю подведено 3-х фазное напряжение питания, а на выходе его однофазное напряжение с «лучшей» фазы. Электронная схема переключателя контролирует напряжение на выходе, и как только оно выходит за пределы установленных значений, выход переключателя подключается к другой фазе.

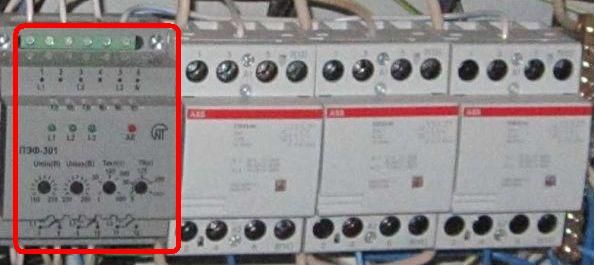

Электронный переключатель фаз ПЭФ-301Электронный переключатель фаз ПЭФ-301

Переключатели фаз выпускаются разными производителями. На фото, для примера, схема  с электронным переключателем фаз ПЭФ-301 (он выделен красным прямоугольником). Кроме выбора фазы он обладает функциями реле напряжения РН-111М, о которых рассказано выше.

Вот немного о защите и автоматическом регулировании  различных параметров электрической сети. Об автоматике можно много рассказывать.  Немного о выборе нужного вам оборудования.
У нас в Перми большой выбор автоматики по функциям, производителям, цене и качеству. Обратитесь  к специалисту. Только специалист знает какая вам нужна автоматика. Подберёт по цене и качеству, с необходимыми вам функциями. Правильно рассчитает по характеристикам и соберёт схему. Многое из выше перечисленного обязательно к применению.



Здоровье, жизнь, сохранённое имущество дороже потраченных на автоматику средств. Учёные и производители постоянно работают над усовершенствованием техники. Может не стоит возвращаться к пройденным этапам:

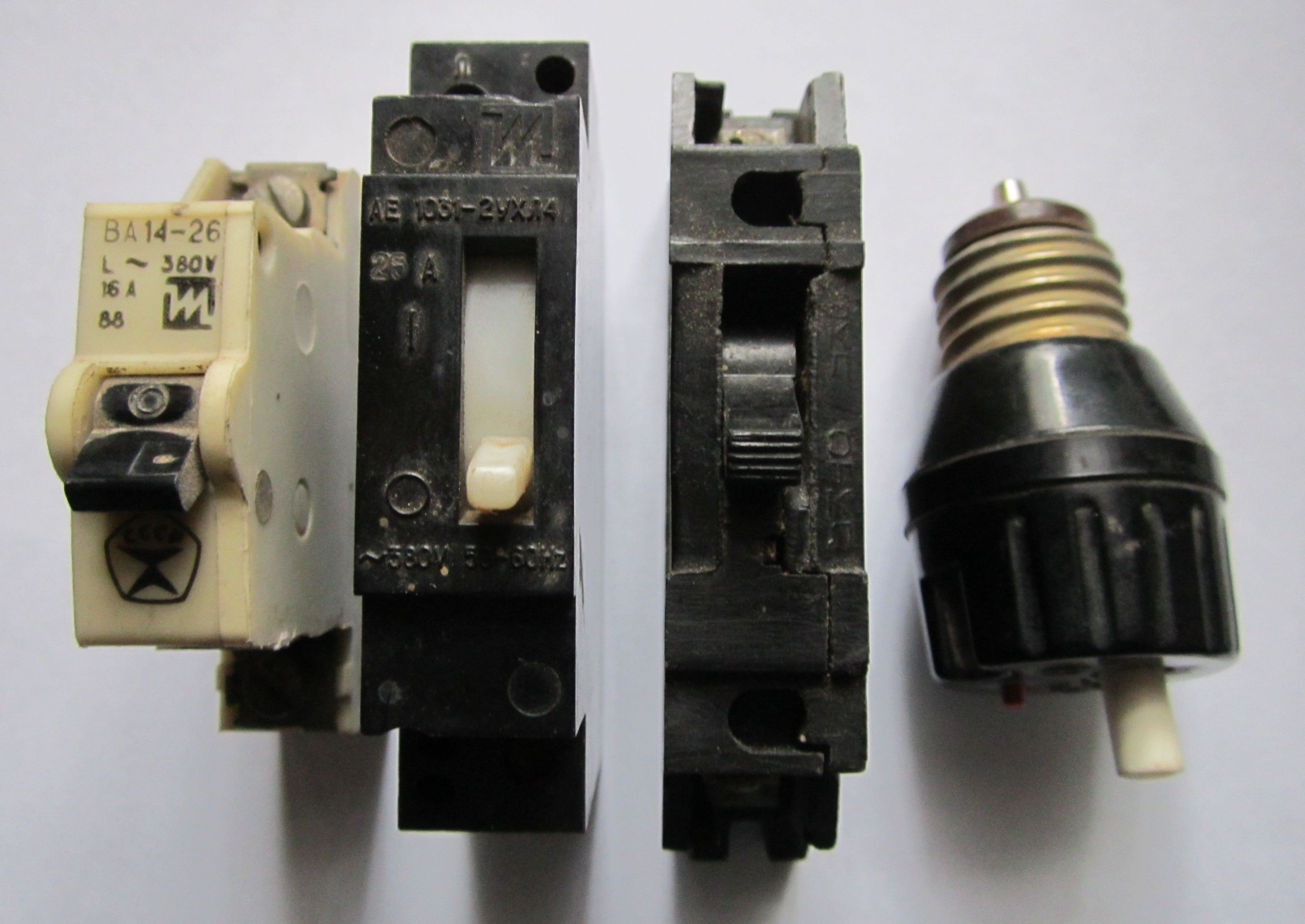

Защита сети 20-й век.Защита сети 20-й век.

Хотел добавить к этим аппаратам защиты керамический предохранитель. Но у себя не нашёл, выбрасываю сразу после замены. Советую так же сделать тем, у кого они ещё установлены. Поменяйте, хотя бы на автоматические выключатели. Нагрузки в быту выросли. Раньше квартирную проводку рассчитывали на 2 Киловатта, сейчас в новостройках рассчитывается на 15.

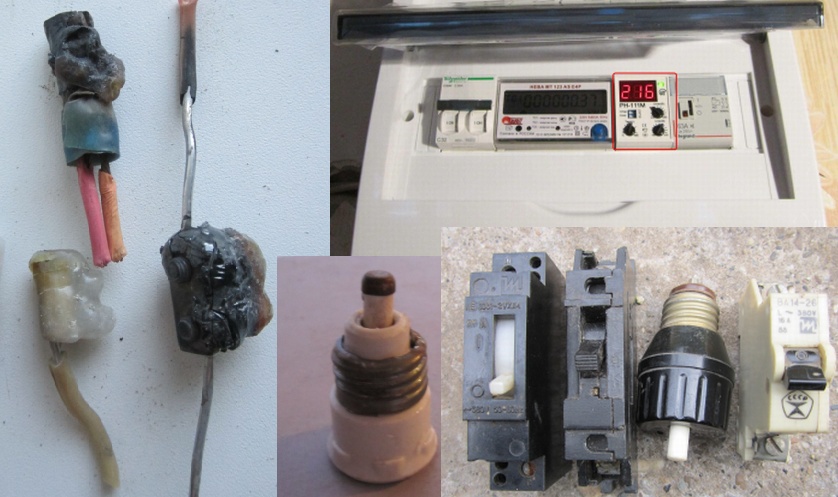

 Как защитить электропроводкуКак защитить электропроводку

Ремонт в квартире проводится относительно регулярно. А электропроводку никто не осматривает. Резьбовые соединения не протягивают. Ремонтируют проводку не всегда специалисты. Защита не тестируется. В результате могут оказаться такие вещи:

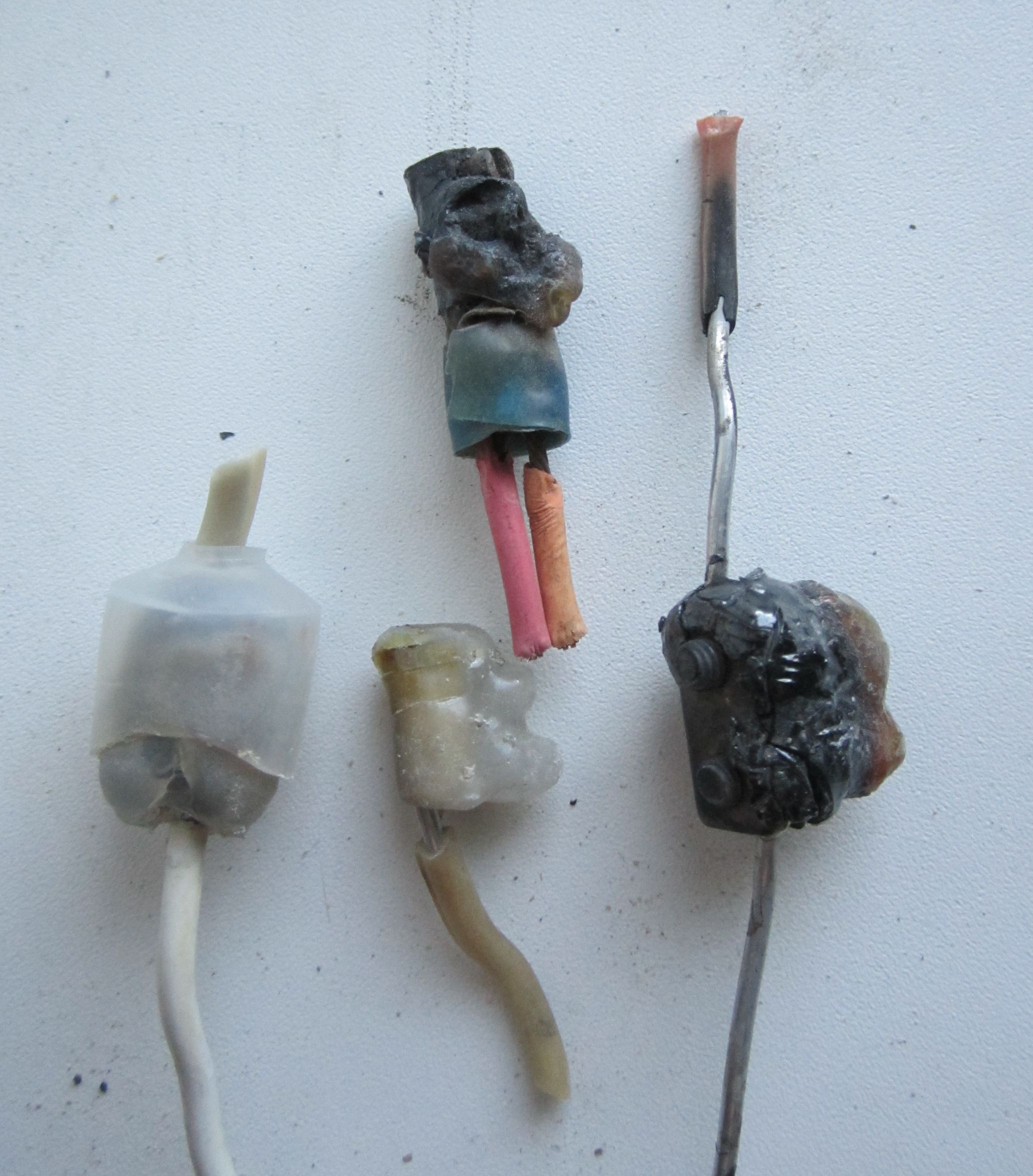

соединения из 2-х коробок и 2-х розеток.соединения из 2-х коробок и 2-х розеток.

Что могло произойти, если бы не стали менять проводку, не трудно догадаться. Эти соединения взяты с двух распределительных коробок и двух розеток в одной комнате трёхкомнатной квартиры.



Выдержки из статистики и правил по пожарной безопасности:

Сведения о пожарах и их последствиях по данным МЧС за 2014 год

Общие сведения

Наименование показателя

Всего

Количество пожаров, единиц

153002

Прямой материальный ущерб от пожаров, тыс. руб.

18723313

Погибло при пожарах, человек

10253

Травмировано при пожарах, человек

11089

Уничтожено (единиц):

-строений

41513

Повреждено (единиц):

-строений

92057



Основные причины пожаров

Наименование показателя

Количество пожаров, единиц

Прямой материальный ущерб от пожаров, тыс. руб.

Поджоги

18769

4095837

Нарушение правил устройства и эксплуатации электрооборудования и бытовых электроприборов

41420

6590259

Неосторожное обращение с огнем

49762

3214207

В т.ч. шалость детей с огнем

2524

80960

Впечатляет?

Вот ещё одна выдержка:

Лица, ответственные за нарушение требований пожарной безопасности, иные граждане за нарушение требований пожарной безопасности, а также за иные правонарушения в области пожарной безопасности могут быть привлечены к дисциплинарной, административной или уголовной ответственности в соответствии с действующим законодательством.



Грубо, но справедливо и правильно сказано в плакате:

Электричество - друг, а не врагЭлектричество - друг, а не враг



Электричество безопасно если соблюдать правила устройства и эксплуатации электрооборудования. Не перегружайте проводку. Во время делайте реконструкцию. Нужно правильно пользоваться изобретениями.



Осипенко Сергей Яковлевич
