Оснастка электрика. Тестер розеток PM6860DRОснастка электрика. Тестер розеток PM6860DR





Оснастка электрика. Тестер розеток PM6860DR

# Инструмент электрика

# Работа с инструментом (приспособлением)

# Проверка розеток

Приобрёл для работы тестер розеток PM6860DR. Инструкции на русском языке нет. Что делать? Переводчик Google в помощь. Перевожу текст с тестера и с его упаковки.

Текст на тестере следующий:

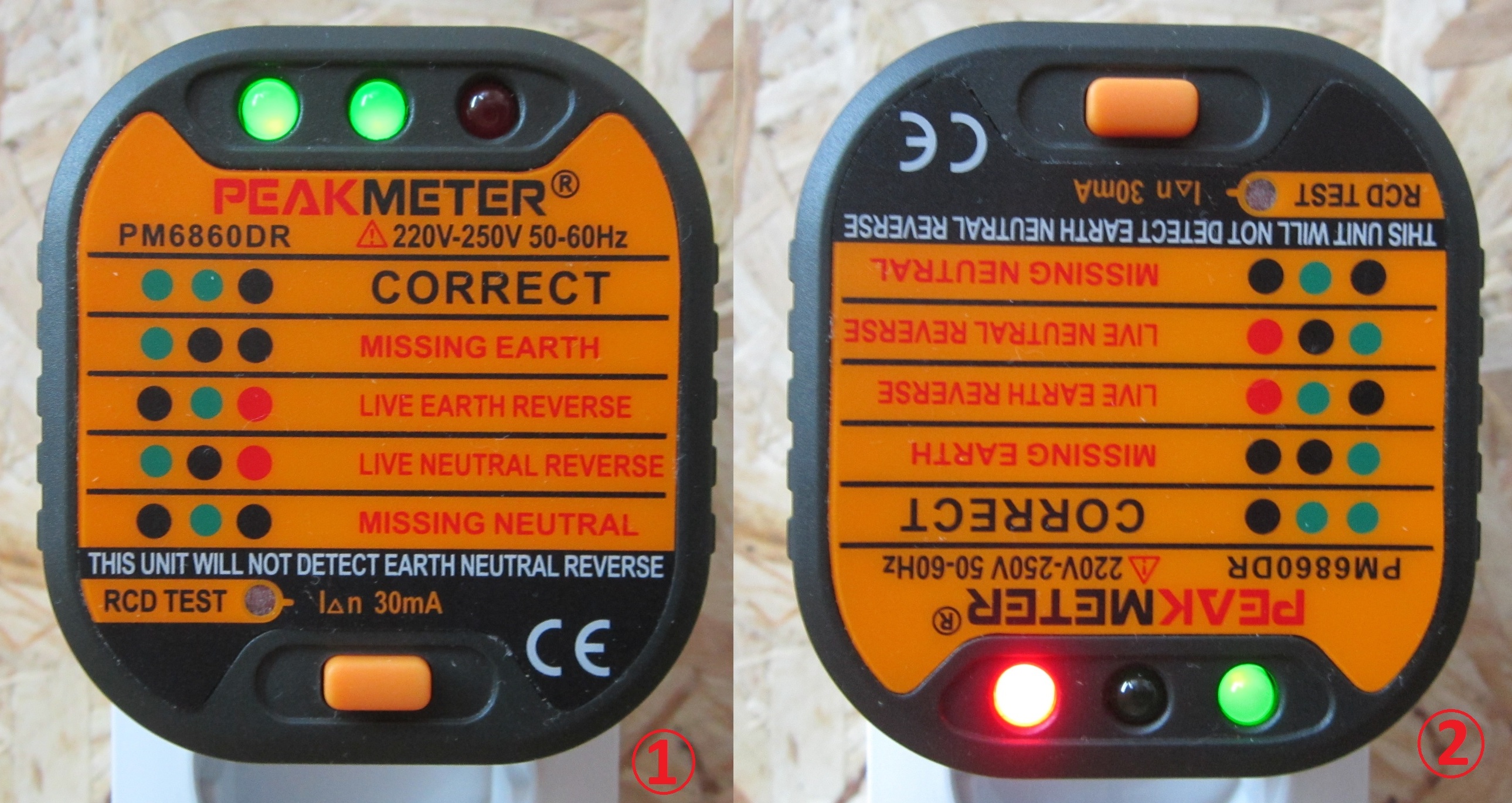

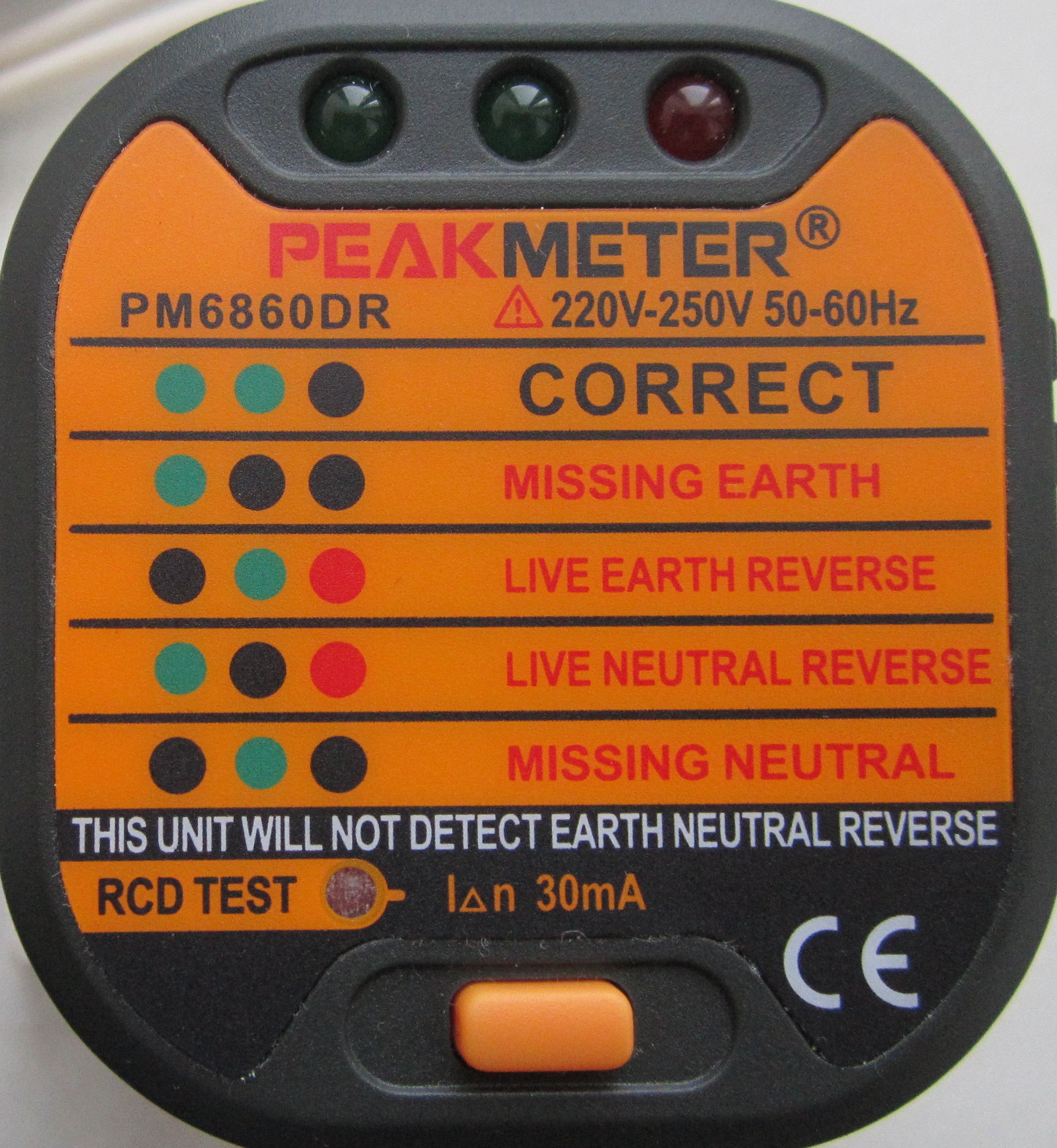

Перевод текста на корпусе тестера      Перевод текста на корпусе тестера

Перевод:

Correct

верный

missing earth

отсутствует земля

live earth reverse

живая земля обратная

live neutral reverse

живое нейтральное обратное

missing neutral

отсутствует нейтральная

rcd test

RCD-тестирование - это процесс безопасного «отключения» УЗО ток отключения 30 mA

this unit will not detect earth neutral reverse    этот блок не обнаружит нейтраль нейтрали заземления



Текст на упаковке:

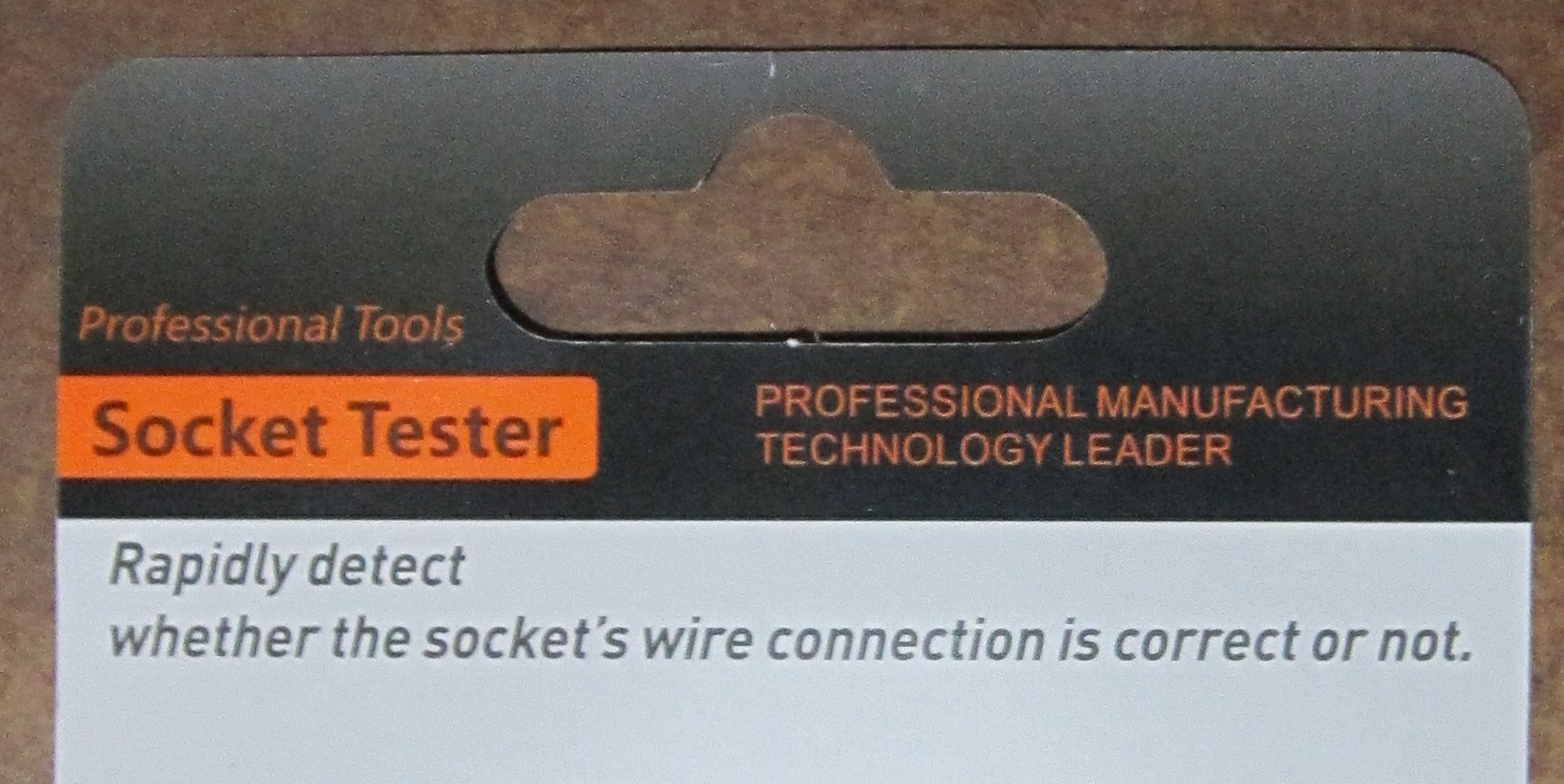

Перевод текста на упаковкеПеревод текста на упаковке

professional tools

профессиональные инструменты

socket tester

разъем тестер

 rapidly detect

быстро обнаруживать

whether the socket wire connection is correct or not

правильно ли подключено соединение с розеткой

Получается, что с профессиональным разъем тестером быстро найдём не правильное подключение в розетке.

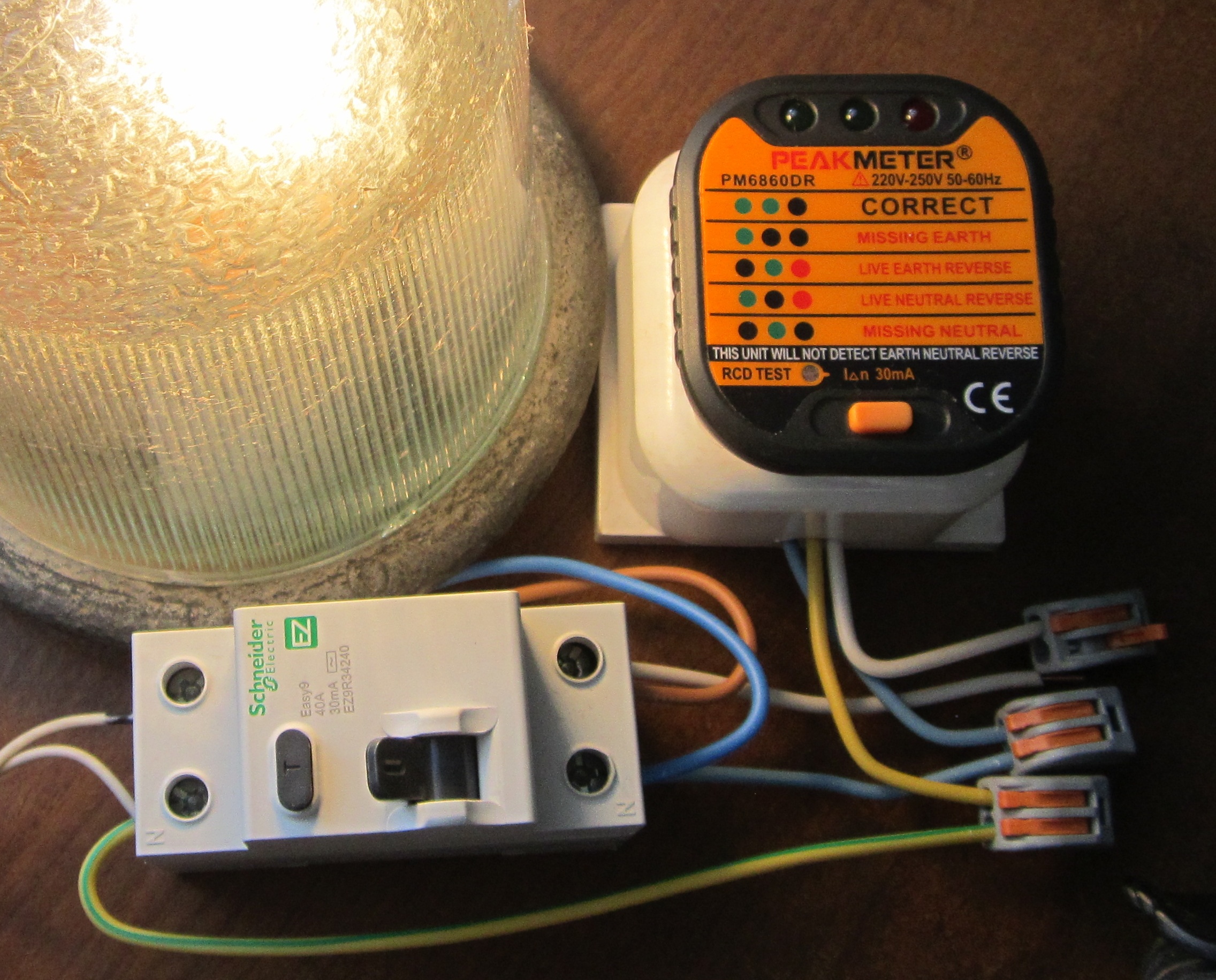

Частично понятно, остальное узнаем практически. Собираю из подручных материалов схему:

В качестве защиты установил дифференциальный выключатель (УЗО (Устройства Защитного Отключения)) серии EASY 9 (EZ9R342402П 40А 30мА).

Розетку для подключения тестера.

Светильник, для того что бы было видно, подаётся или нет напряжение на розетку.

Так как на месте проведения экспериментов трёхпроводки нет, провод заземления подключаю с ноля до УЗО, т.е. «зануляю».



Начинаем экспериментировать:

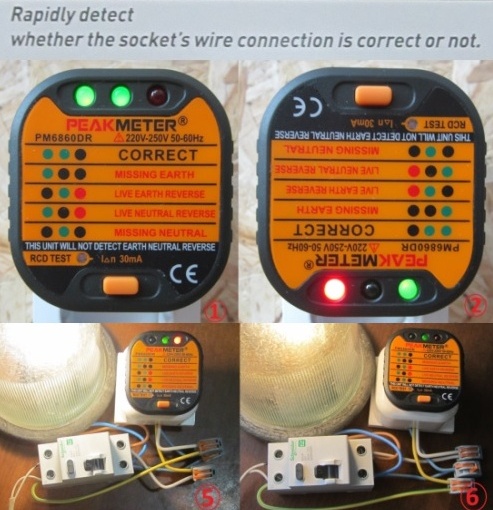

Розетка собрана правильноРозетка собрана правильно

1 CORRECT - Розетка собрана правильно. Ноль, фаза и заземление есть. Трёхпроводная схема проводки (ноль, фаза, заземление). УЗО при нажатии кнопки RCD TEST срабатывает.

2 live neutral reverse – «CORRECT» с не правильной полярностью. УЗО при нажатии кнопки RCD TEST не срабатывает. Странно, нажимая кнопку TEST, расположенную на корпусе УЗО, устройство защитного отключения отключается, как положено. Ноль, фаза и заземление есть. Розетка собрана правильно, но на клемме ноля должна быть подключена фаза, а на клемме фазы ноль. Для бытовой техники это не критично, можно считать, что неисправности нет.

Есть тема для любителей поспорить. Где фаза должна быть справа или слева? Снизу или сверху? В ПУЭ (Правила устройства электроустановок) нарушение полярности как нарушение не рассматривается.



Тестирование розеткиТестирование розетки

3 missing earth - Отсутствует земля. Розетка собрана правильно, не подключен заземляющий проводник или двухпроводная схема проводки (ноль, фаза, без заземления).

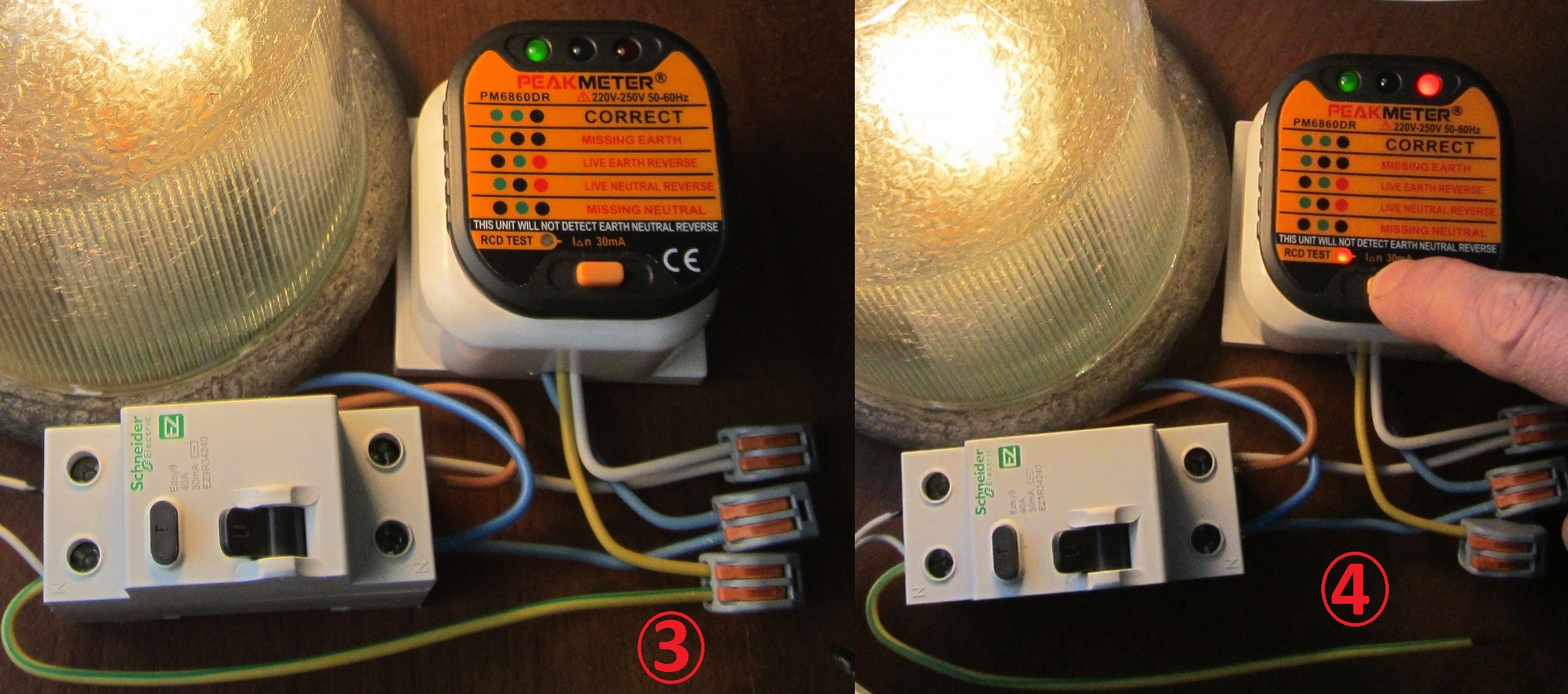

4 в такой последовательности загорятся индикаторы при двухпроводной схеме, если нажать на кнопку RCD TEST, УЗО не срабатывает.



Тестирование розеткиТестирование розетки

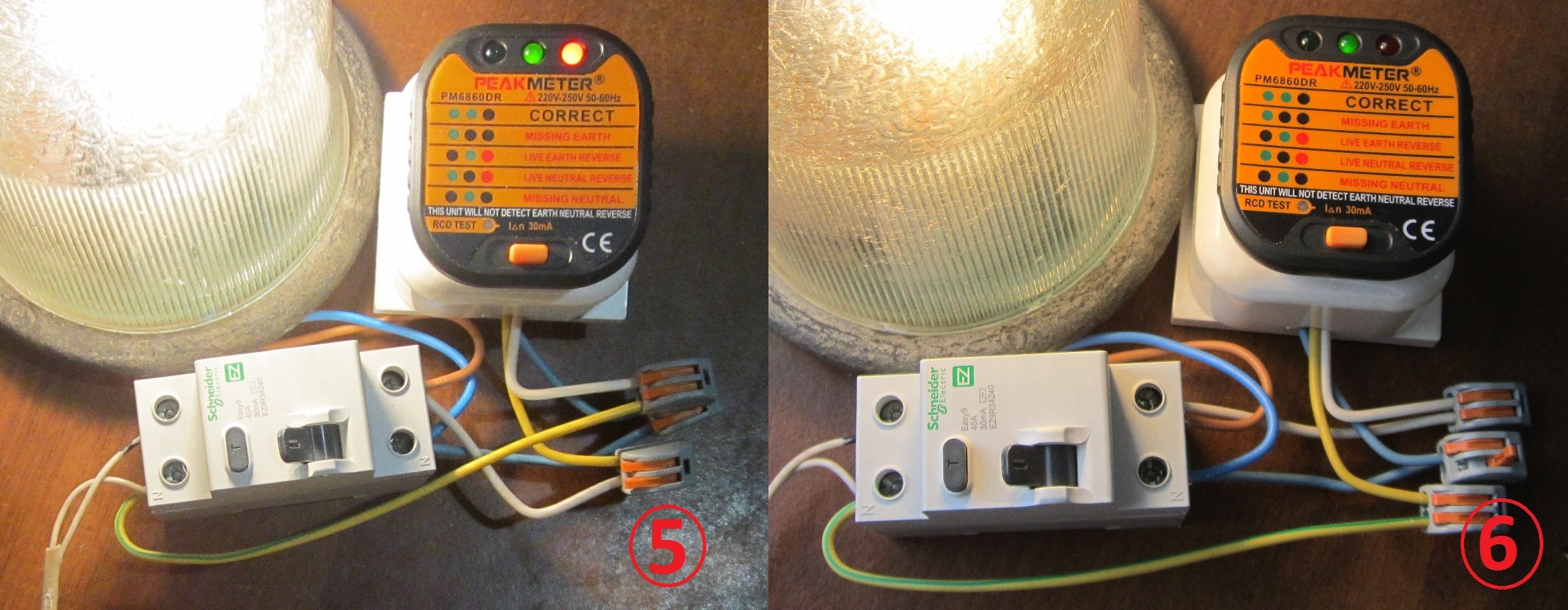

5 live earth reverse - трёхпроводка. Не правильная полярность земли и фазы. При включении в розетку техники с металлическим корпусом фаза окажется на корпусе! К счастью, УЗО при нажатии кнопки RCD TEST срабатывает, есть вероятность остаться в живых.

6 missing neutral - Нет ноля. УЗО при нажатии кнопки RCD TEST срабатывает.



Тестирование розетки. Нет фазыТестирование розетки. Нет фазы

Нет фазы.



Данные экспериментов для наглядности объединил в таблице вместе с переводом:

Correct

верный

Отлично, трёхпроводка

missing earth

отсутствует земля

Нет заземления, двухпроводка

live earth reverse

живая земля обратная

Не правильная полярность фазы и заземления

live neutral reverse

живое нейтральное обратное

Не правильная полярность фазы и ноля. Трёхпроводка

missing neutral

отсутствует нейтральная

Нет ноля



Конечно, большую часть этих неисправностей можно определить с помощью индикатора. В этом случае, для того что бы обеспечить доступ к контактам ноля и фазы, у розетки с защитными шторками придётся снять крышку.

Можно просто включать в розетку реактивную (перфоратор, болгарку…) или большой мощности (чайник, утюг…) нагрузку.

Отсутствие заземления определяется при наличии мультиметра, или практически (а это не всегда удобно и безопасно).

Вывод: удобно, особенно в розетках с защитными шторками. Наглядно. Экономит время, которого вечно не хватает. Простой в эксплуатации. Работать можно.

Недостатков пока не заметил. Позже тщательнее проверю на объектах разной сложности.
