Как экономить электричество. Ваттметр PC02600

Содержание:

# Экономия электричества

# Ваттметр, PC02600

# Измерения ваттметром

# Как экономить электричество

В 1918 году Инженер Александров В. А. переиздал книгу "Что нужно знать, чтобы меньше тратить на электричество". 1-е издание этой книги, боюсь соврать, вышло в 1912 году

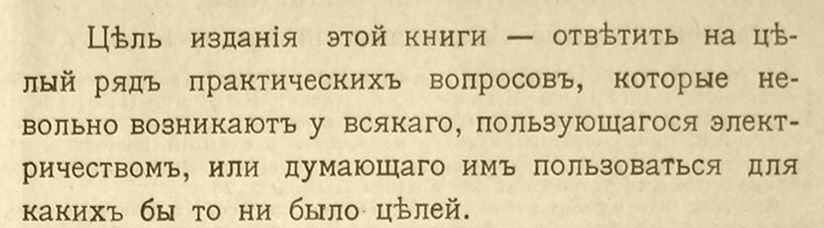

Цель издания: Необходимыя свѣдѣнія для абонентовъ и лицъ, думающихъ переходить на электричество (освѣщеніе, передачу и проч.) (3-е изд.)

Александров В. А. Что нужно знать, чтобы меньше тратить на электричество. 1918 Александров В. А. Что нужно знать, чтобы меньше тратить на электричество. 1918

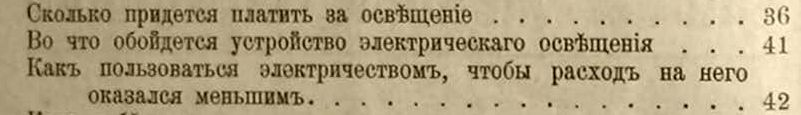

В содержании есть главы:

Александров В. А. Что нужно знать, чтобы меньше тратить на электричество. 1918 Александров В. А. Что нужно знать, чтобы меньше тратить на электричество. 1918



100 лет назад одни люди мечтали об электроэнергии, другие думали переходить на неё или нет. Кто стал с электричеством, тот начинал думать о том, как сэкономить.

Вот в интернете попалась занятные фотографии. За достоверность фото не ручаюсь. Одно можно сказать точно – с электричеством в прошлом хорошо знакомы были.

19861986

19361936



Читать книгу интересно, как фильм документальный смотришь. Если заинтересовались, ссылку на сканы книги вы найдёте здесь. Упомянул о данном издании только для того, что бы показать важность поднимаемого вопроса.

Не буду повторять прописные и спорные истины (такие, как применение светодиодных ламп, многотарифных счётчиков  и т.д.). Проверим некоторые распространённые рекомендации.



Потребуются приборы. Используем ваттметр PC02600.

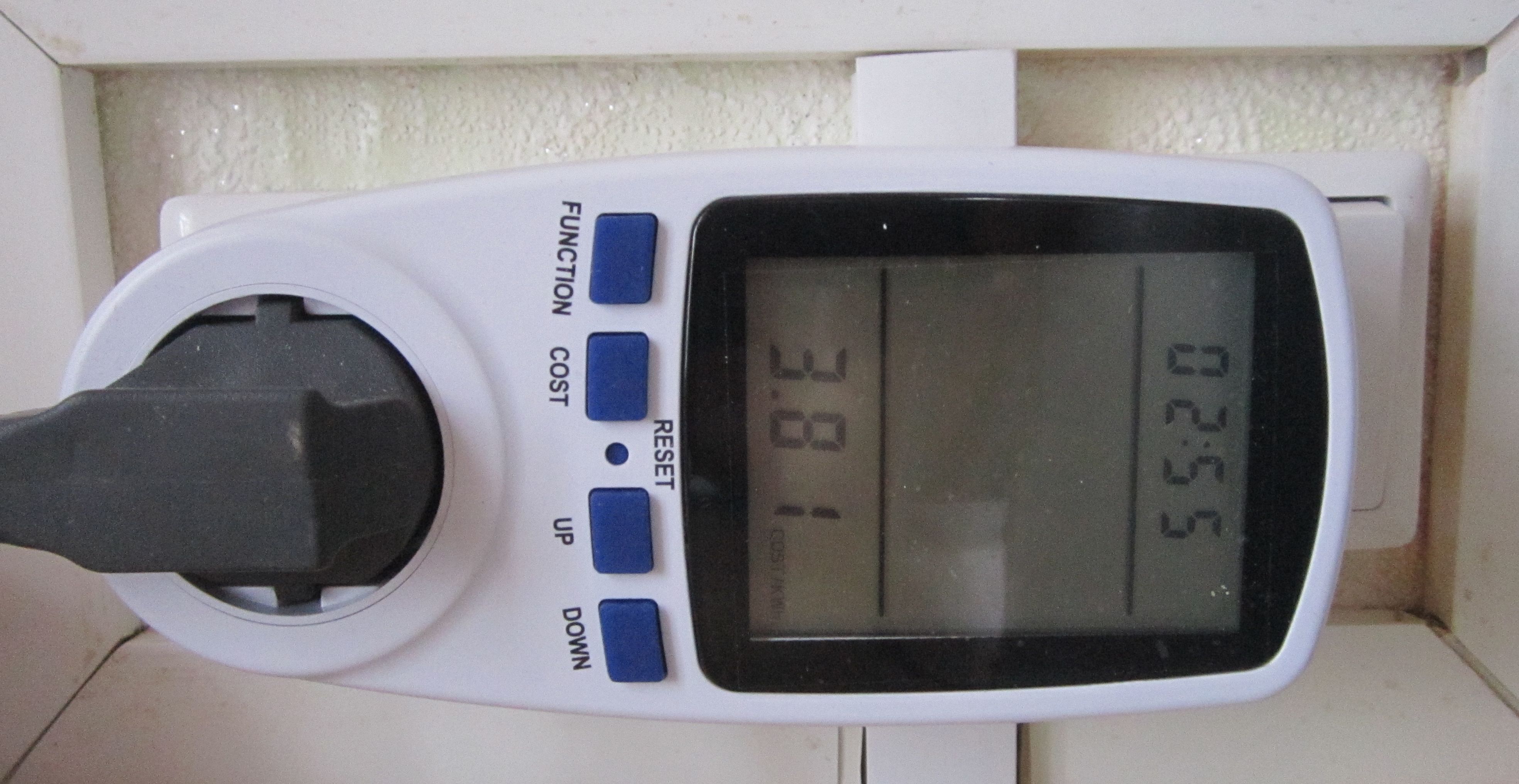

Ваттметр PC02600Ваттметр PC02600

Назначение прибора измерение мощности (W), тока (А), напряжения (V), частоты (Hz) и затраченной энергии (kWh). Вполне приемлемые в быту характеристики (полностью указаны на задней стороне прибора). Нам понадобятся:

Диапазон рабочего напряжения: 230-250 В (на дисплее покажет от 0 V до 9999V), частота 50 Гц (на дисплее от 0Hz до 9999Hz).

Мощность (Вт) от 0 W до 3600W (аналогичный диапазон  минимальных и максимальных значений).

Power Factor (Коэффициент мощности, КМ, PF, cosφ) может принимать значения от 0 до 1. Это показатель больше характеризует технику с трансформаторами и электродвигателями (холодильников, вентиляторов). Повлиять на коэффициент нам в быту сложно, поэтому на него, не обращаем внимания. Для «общего развития»: 1 – отлично; 0,8 – серединка; 0,6 плохо.

Использованная энергия (кВтч) на дисплее 0.000KWH… 9999kWh и стоимость (€) -  00.00 €… 9999 €.

Диапазон времени от 0 секунд до 9999 дней.

Пользоваться ваттметром просто. Подключаем нагрузку в розетку прибора. Включаем ваттметр в розетку домашней электросети. Нажимаем на FUNCTION. Смотрим на показания (объяснения под фотографиями).



Приступаем к опытам. Начнём с электрического чайника.

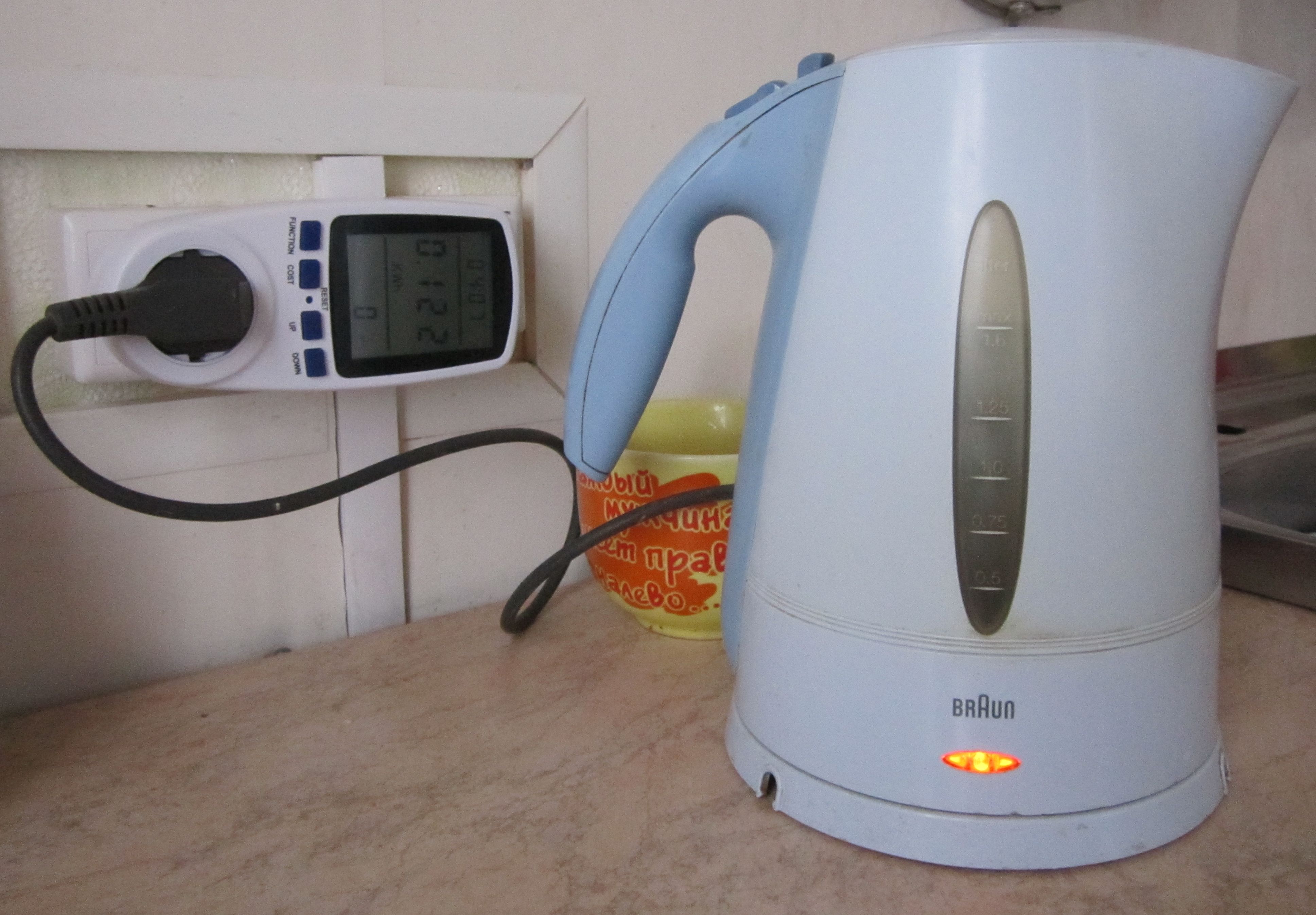

Опыты с электрическим чайникомОпыты с электрическим чайником

Что дороже вскипятить 1.6 или 0.75 литра воды? Давно хотел проверить (логически и так ясно, можно было не проверять) эту «аксиому». Ваттметр как раз испытать надо, недавно купил. Для начала вскипятим 1.6 литра воды

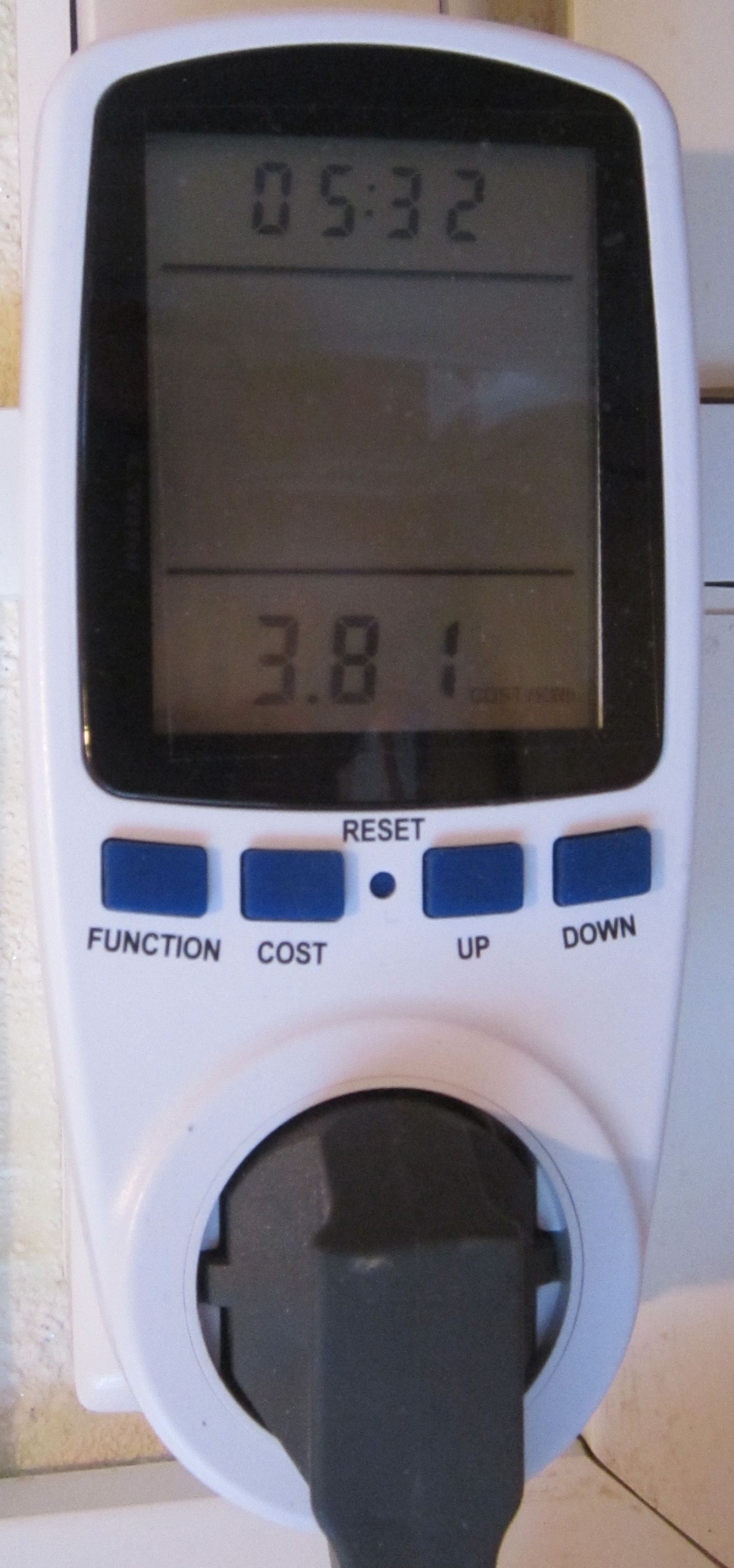

1 Время. Стоимость 1 кВт•ч 1 Время. Стоимость 1 кВт•ч

Время, за которое вскипятили 1.6 литра воды, 5 минут 32 секунды.

Стоимость 1 кВт·ч (мощность, умноженная на время) 3 рубля 81 копейка.

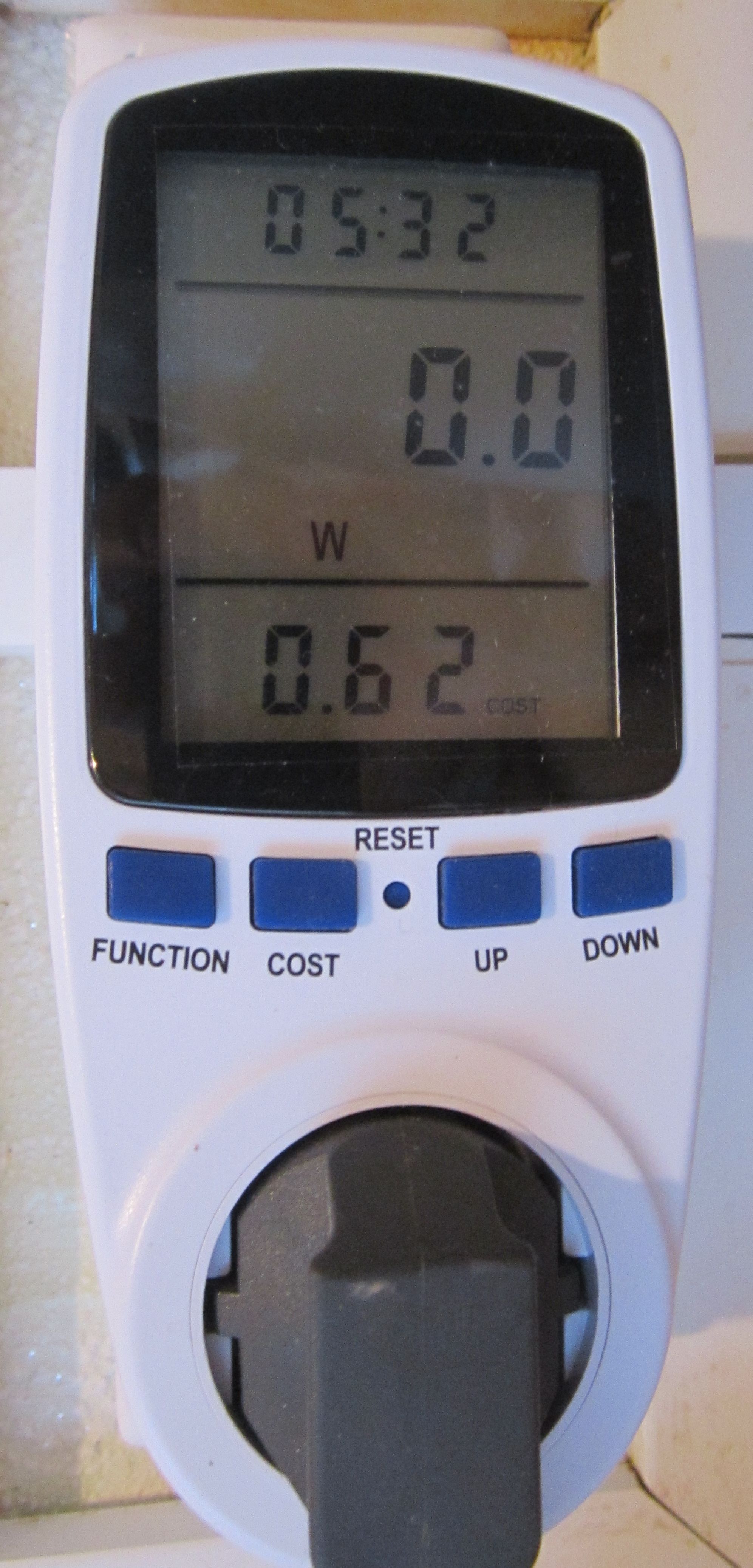

2 Время, мощность (в момент снятия показаний), стоимость потраченной электроэнергии2 Время, мощность (в момент снятия показаний), стоимость потраченной электроэнергии

Время, за которое вскипятили 1.6 литра воды, 5 минут 32 секунды.

Потребляемая мощность, в момент снятия показаний вода вскипела, чайник выключен 0,0 Вт.

Стоимость электроэнергии, израсходованная на кипячение 1,6  литра воды, 62 копейки.

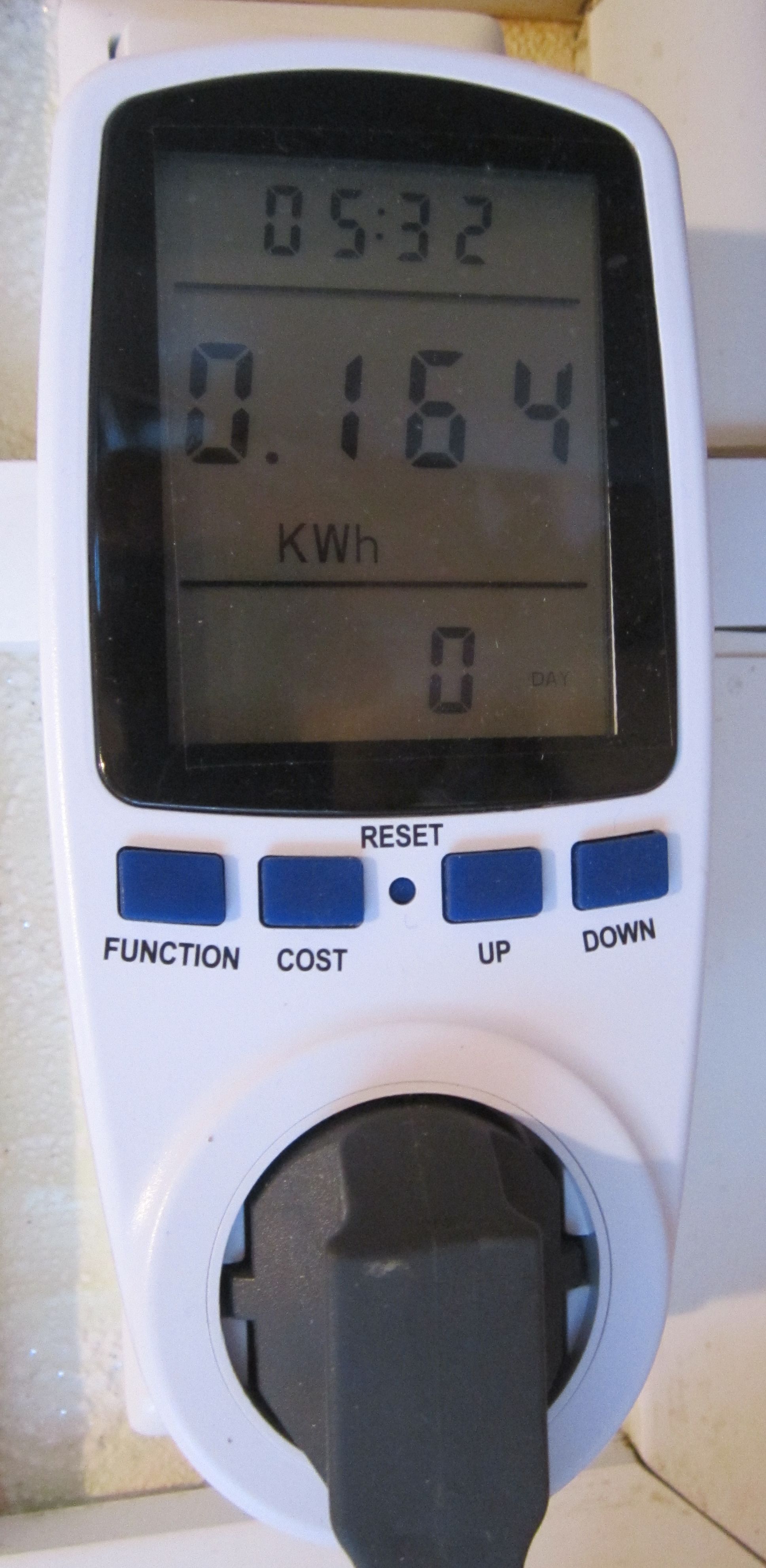

3 Время, мощность (израсходованная)3 Время, мощность (израсходованная)

Время, за которое вскипятили 1.6 литра воды, 5 минут 32 секунды

Мощность, израсходованная на кипячение 1.6 литра воды 0.164 кВт·ч

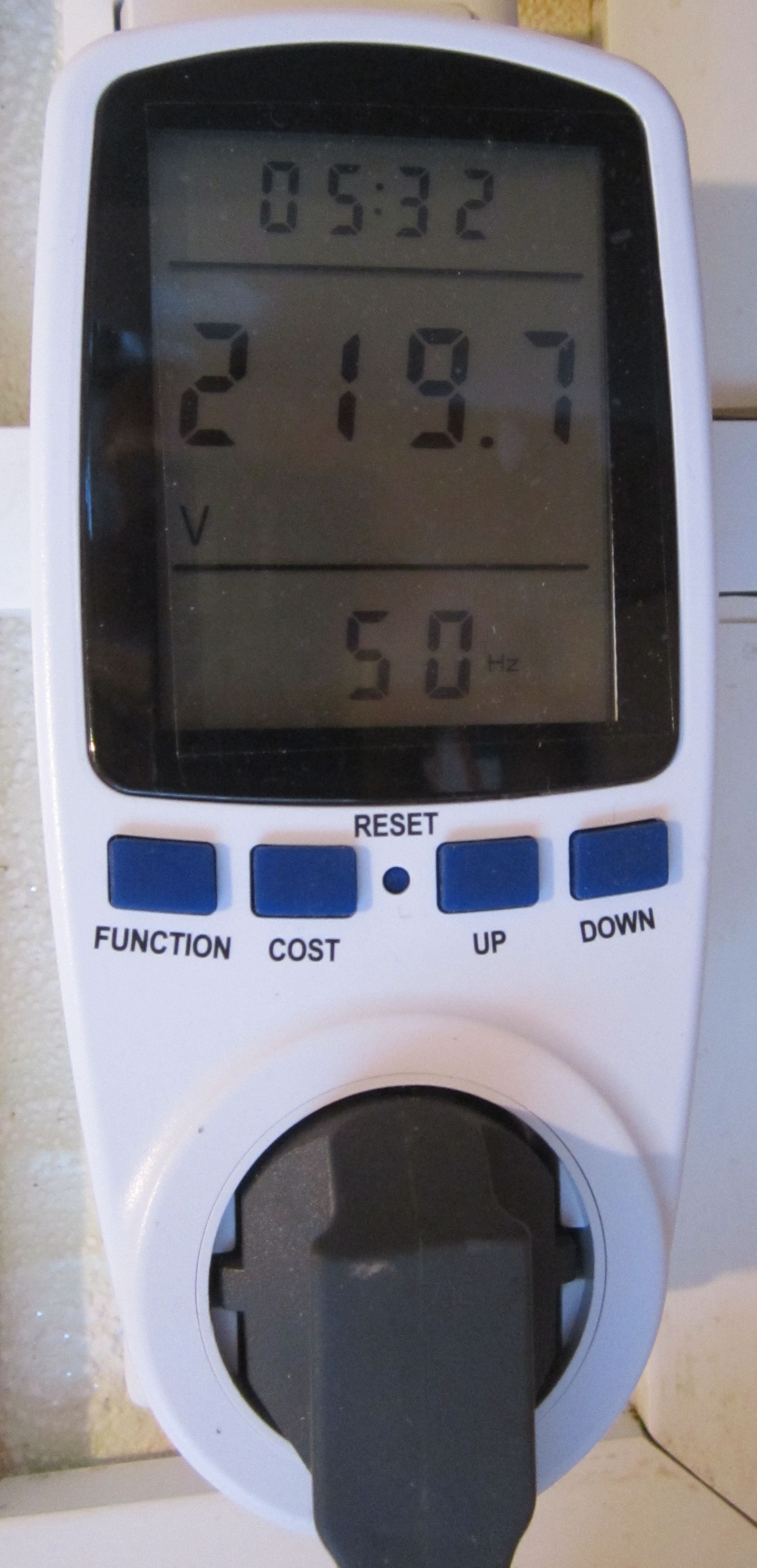

4 Время. Напряжение. Частота4 Время. Напряжение. Частота

Время, за которое вскипятили 1.6 литра воды, 5 минут 32 секунды

Напряжение, в момент снятия показаний, 219,7 В

Частота, в момент снятия показаний, 50 Гц

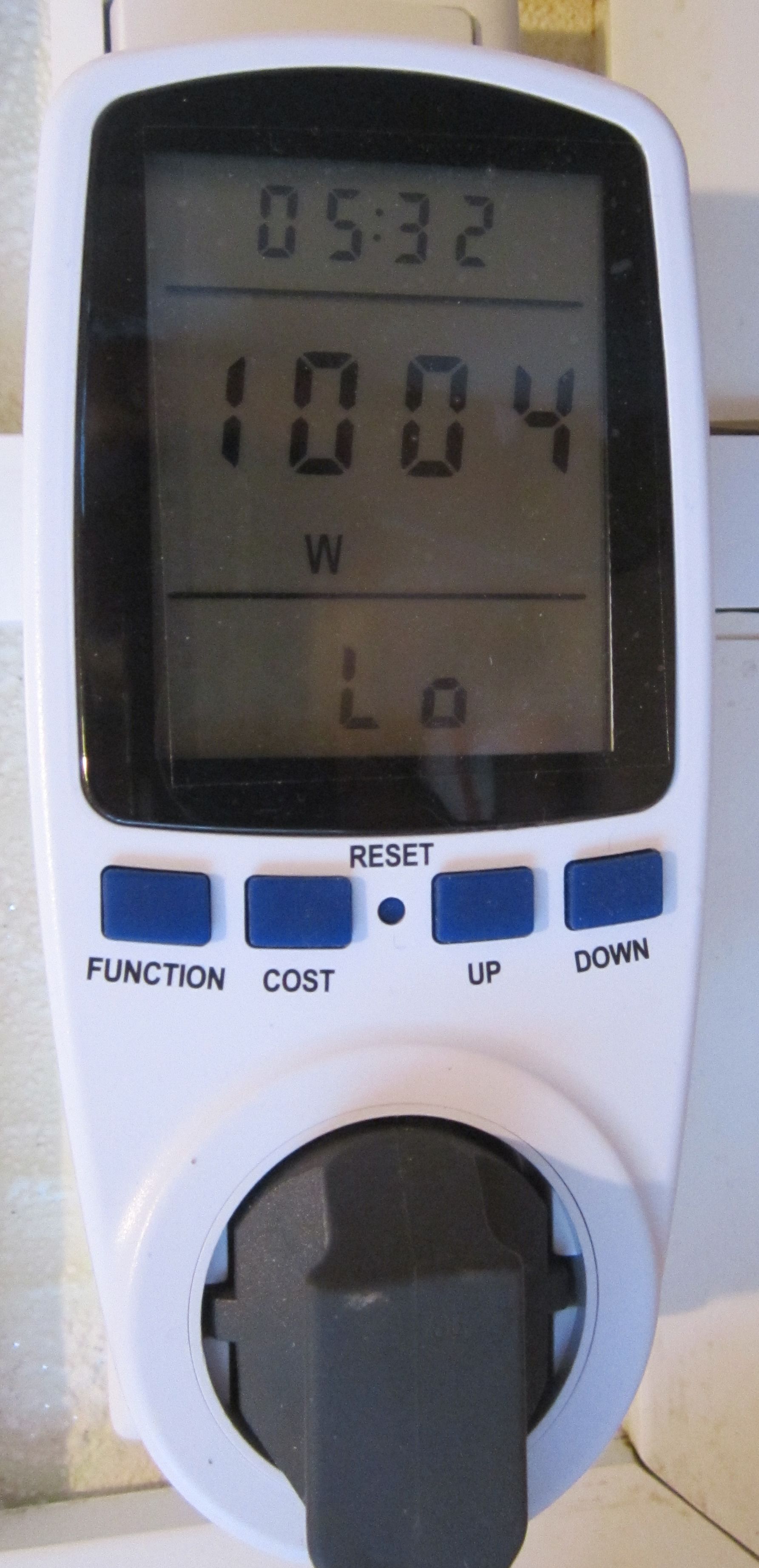

5 Время. Мощность минимальная (L0)5 Время. Мощность минимальная (L0)

Время, за которое вскипятили 1.6 литра воды, 5 минут 32 секунды

Мощность минимальная (L0) во время кипячения 1.6 литра воды 1.004 кВт

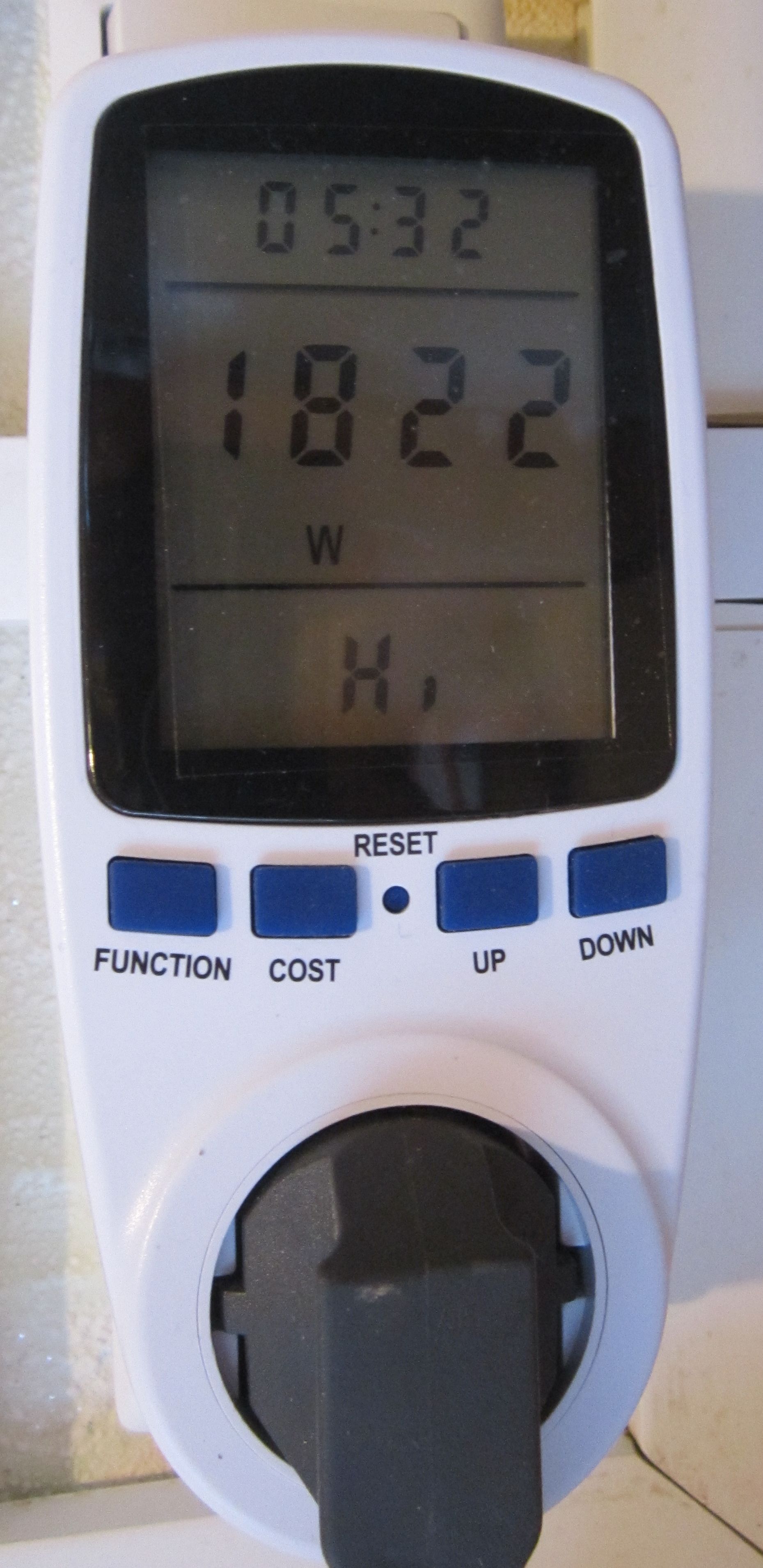

6 Время. Мощность максимальная (X1)6 Время. Мощность максимальная (X1)



Время, за которое вскипятили 1.6 литра воды, 5 минут 32 секунды

Мощность максимальная (X1) во время кипячения 1.6 литра воды 1.822 кВт



Вскипятим 0.75л воды.

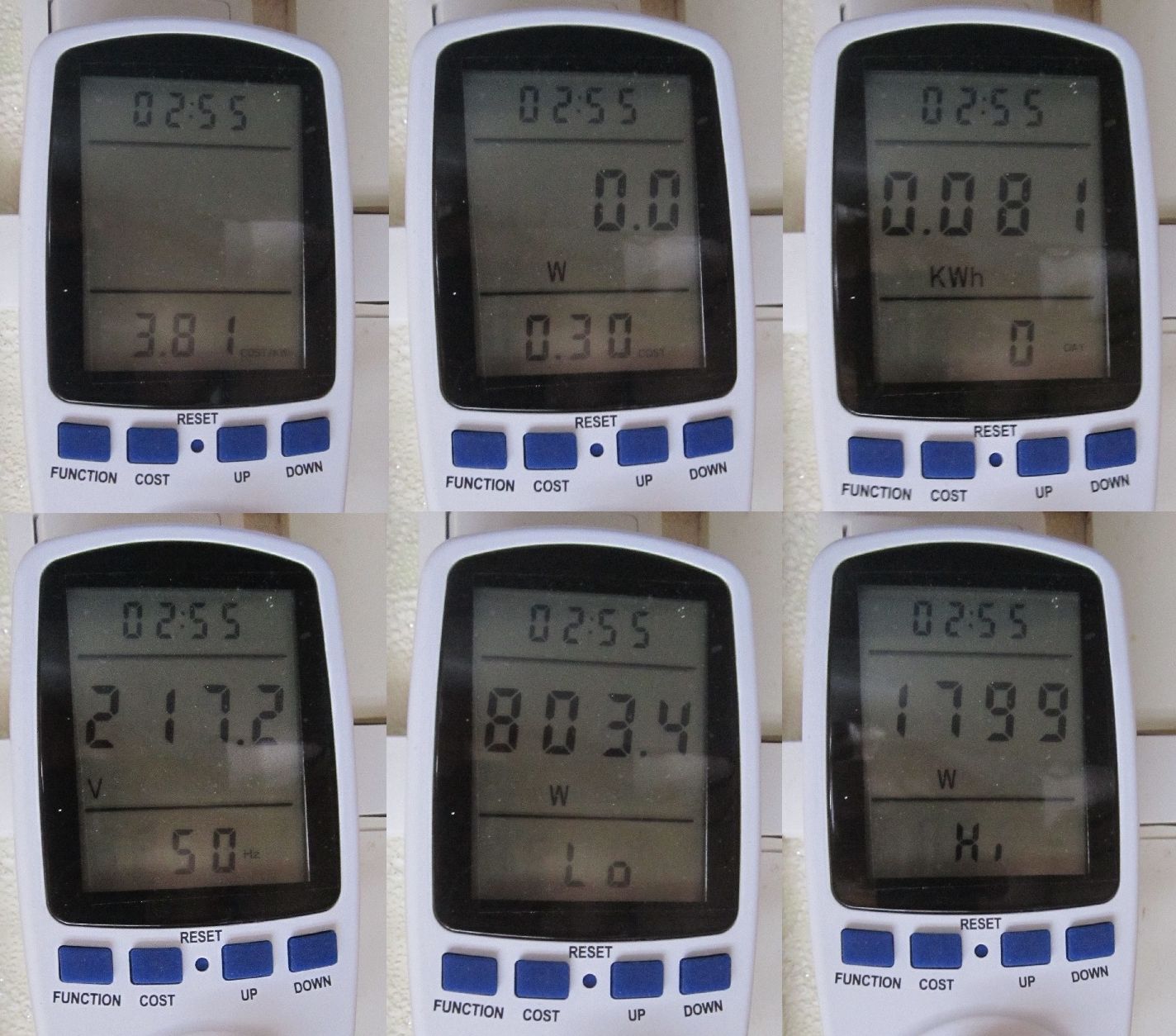

Коллаж - расход на кипячение 0.75 литра водыКоллаж - расход на кипячение 0.75 литра воды

Получились следующие данные. Составим в таблицу, внесём в неё результаты опытов:

Показания на ваттметре PC02600

  1,6 литра

  0.75 литра







Время, за которое вскипятили воду

5 минут 32 секунды

2 минуты 55 секунд

Стоимость 1 кВт·ч

3 рубля 81 копейка

3 рубля 81 копейка

Стоимость израсходованной электроэнергии

62 копейки

30 копеек

Мощность потраченная на кипячение

0.164 кВт·ч

0.081 кВт·ч

Напряжение

219,7 В

217.2 В

Частота

50 Гц

50 Гц

Мощность минимальная (L0)

1.004 кВт

803.4 кВт

Мощность максимальная (X1)

1.822 кВт

1799 кВт



Делаем выводы:

Напряжение в сети не совсем стабильное, поэтому и потребляемая мощность меняет значения. В данный момент не о том речь (в норму, +/-10 % от номинального напряжения, вписывается). Частота по ГОСТу.

То, что дороже вскипятить 1.6, чем 0.75 литра воды доказали. А теперь обратите внимание, сколько воды наливаете вы или ваши знакомые, для того что бы попить чай? Сколько раз в день? В месяц? Есть такие, что из-за одной чашки наливают и кипятят полный чайник. Не трудно посчитать, сколько за месяц можно сэкономить.

В рамках этой статьи не сумел поделиться всем, чем хотел. Завершаю статью знаменитой фразой:

Продолжение следует…



Осипенко Сергей Яковлевич
