# Подключение бытовой техники. Электроплита с духовкой

Серьёзная нагрузка. Для установки требуется отдельная линия, рассчитанная на ток техники.

Для примера приведу одну из работ по подключению электрической плиты с духовым шкафом.

Характеристики, приведённые на шильдике, бытовой техники следующие:

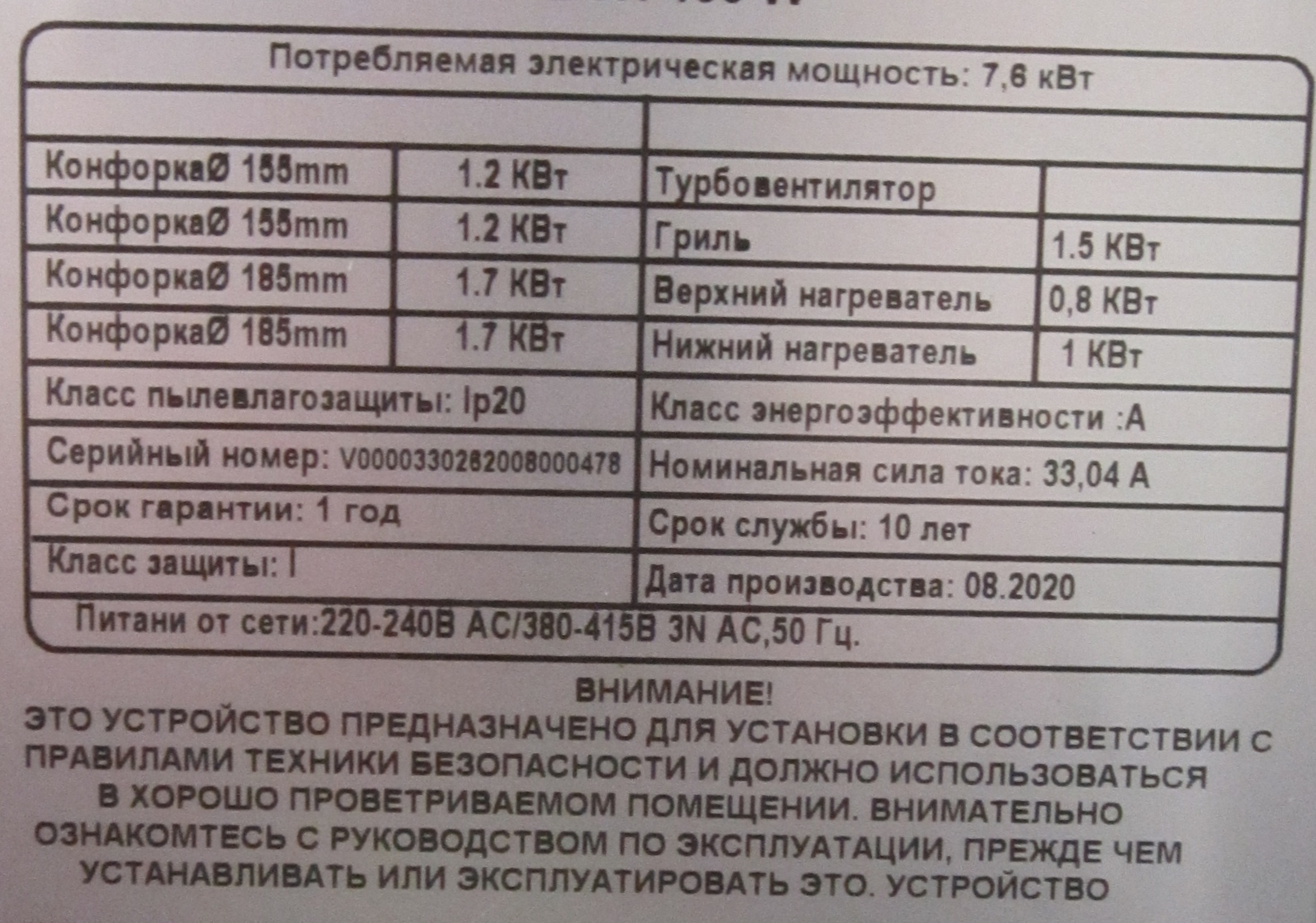

Характеристики электрической плиты с духовым шкафом

В данном случае (трёхпроводная сеть) идеально подойдёт линия выполненная кабелем 3х6, защищённая автоматическим выключателем на ток 40 Ампер и устройством защитного отключения 63 Ампера срабатывающего от дифференциального тока 10…30 Милиампер.

Подключение лучше осуществить в распределительной коробке.  Кабель на плиту предпочтительнее ПВС 3х6 с наконечниками или облуженными в месте контакта проводами.

Ранее произведённый монтаж:

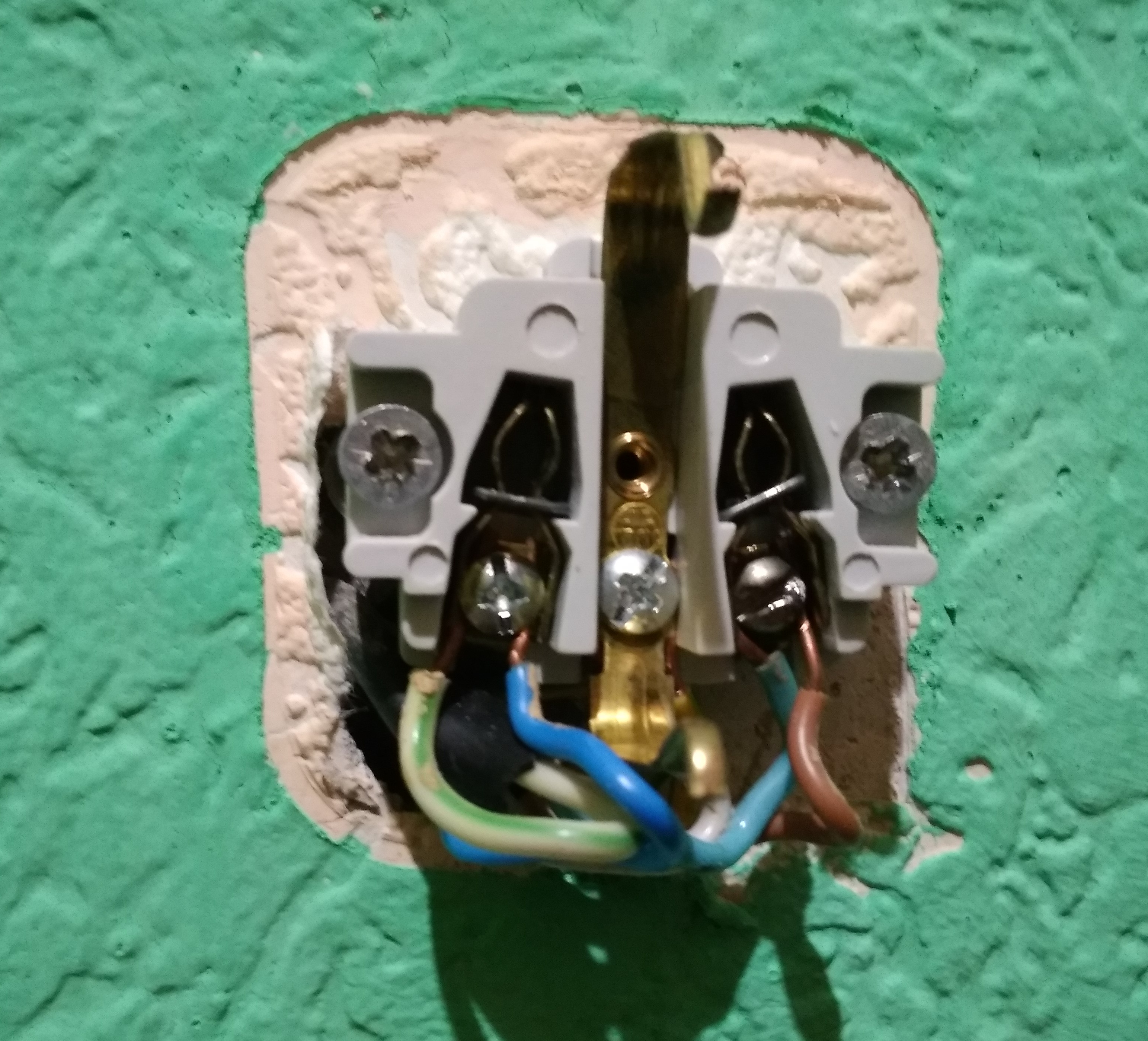

розетка 16А

Розетка, рассчитанная на ток 16А, включенная шлейфом.

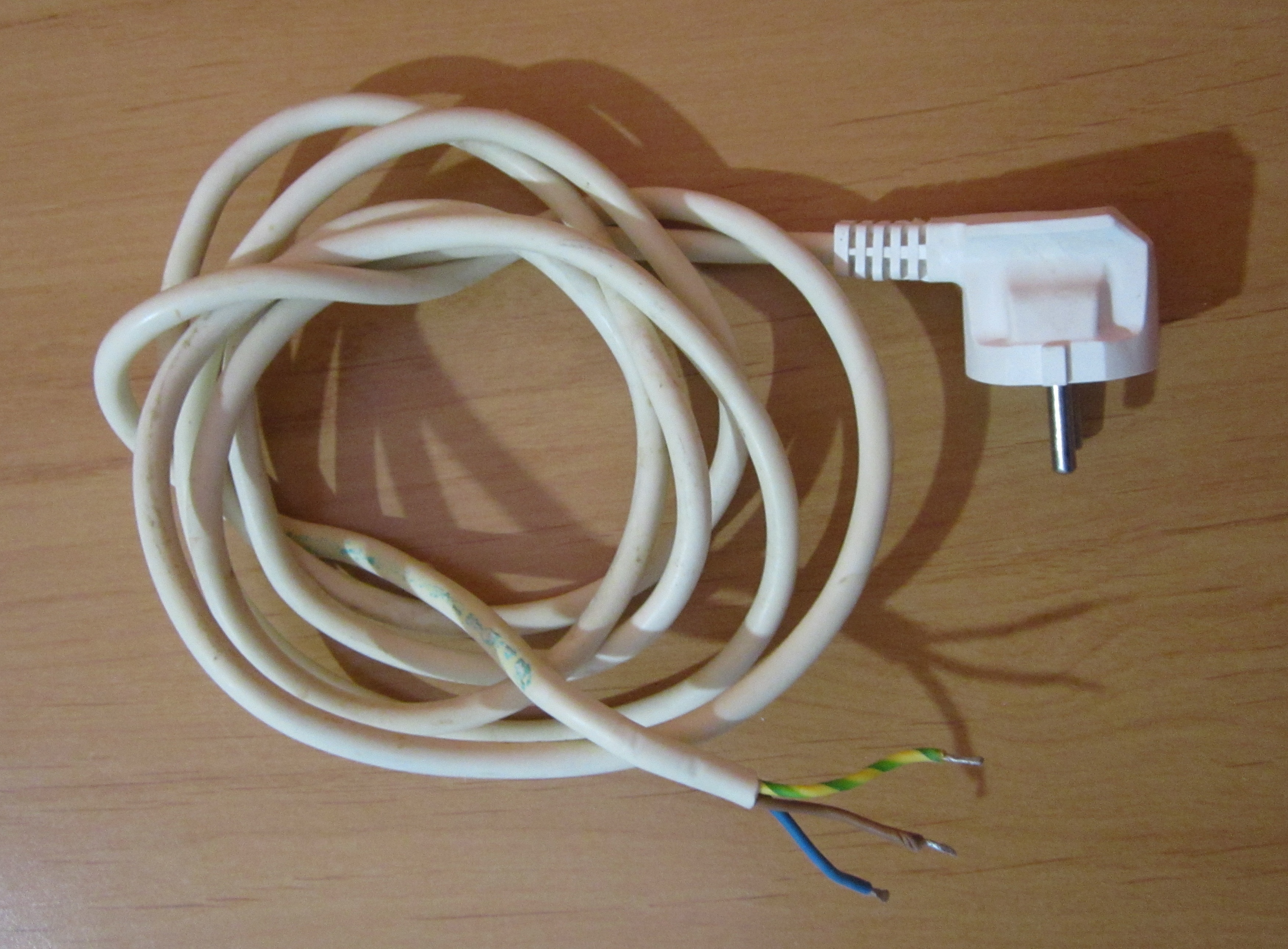

было провод

Подключено промышленным шнуром (кабель сечение 3х1,5, максимум, с вилкой на 16А), снятым, скорее всего, с удлинителя.

Вот что стало после переделки:

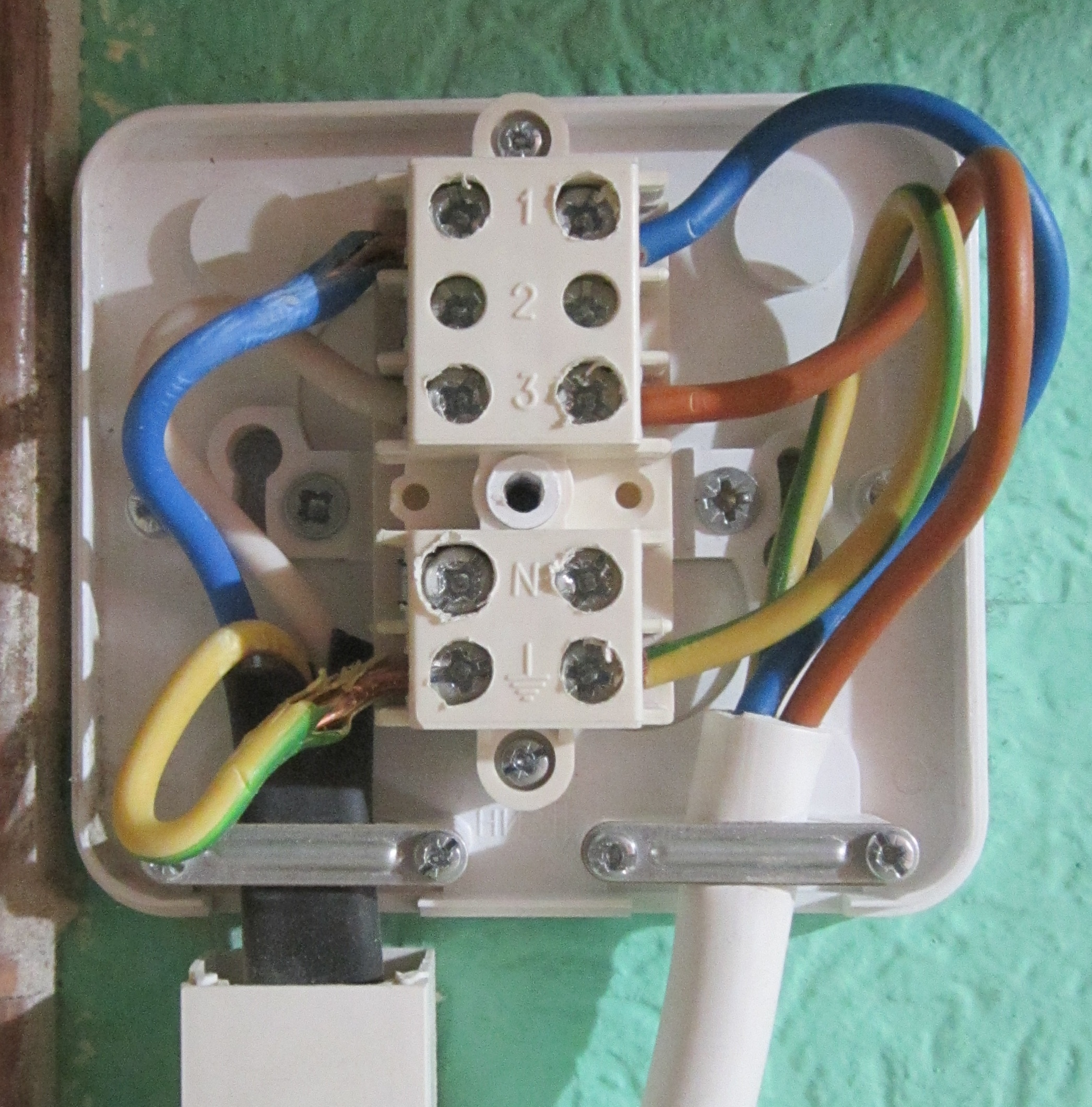

Коробка соединительная, клемник

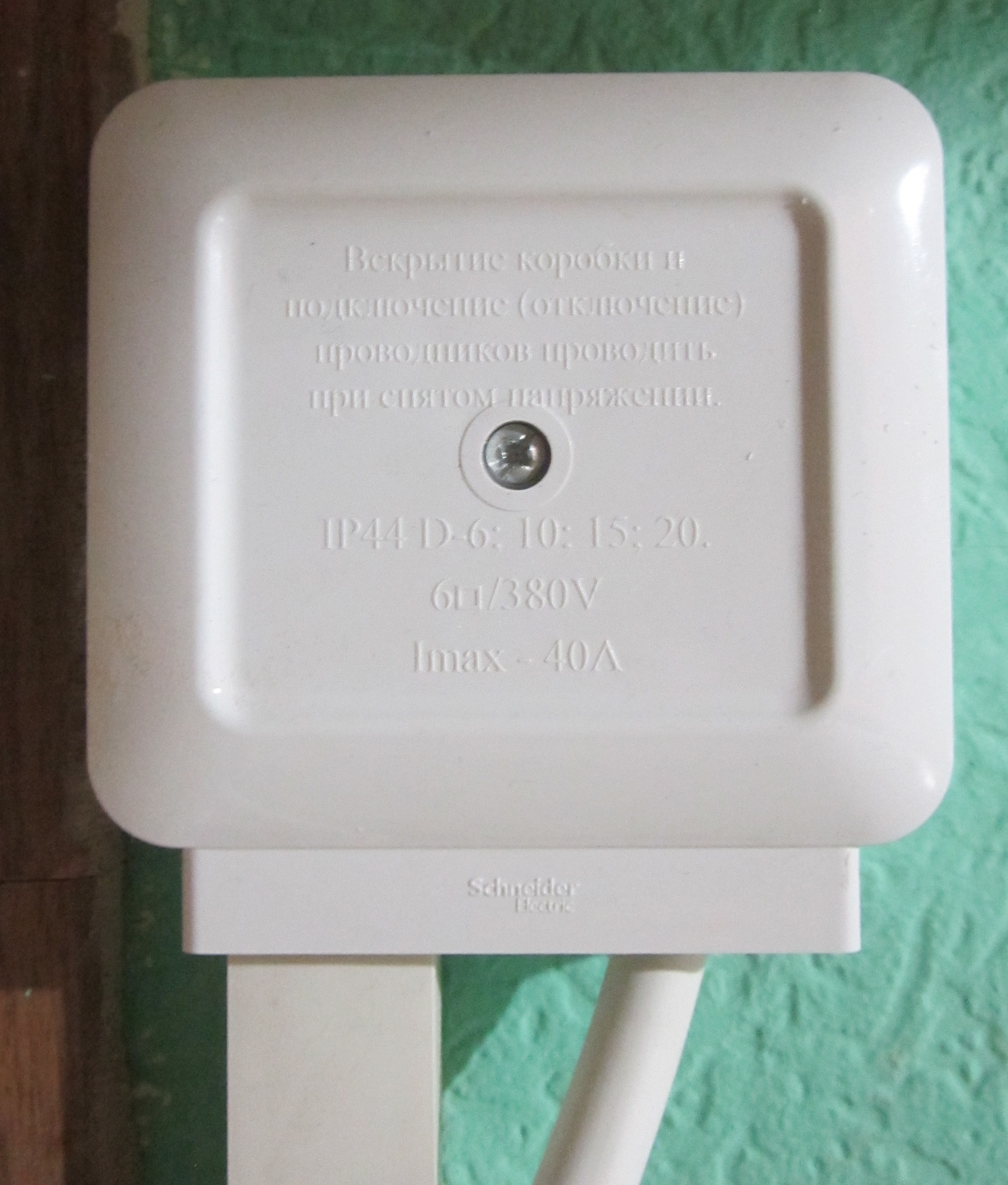

Коробка соединительная, клемник

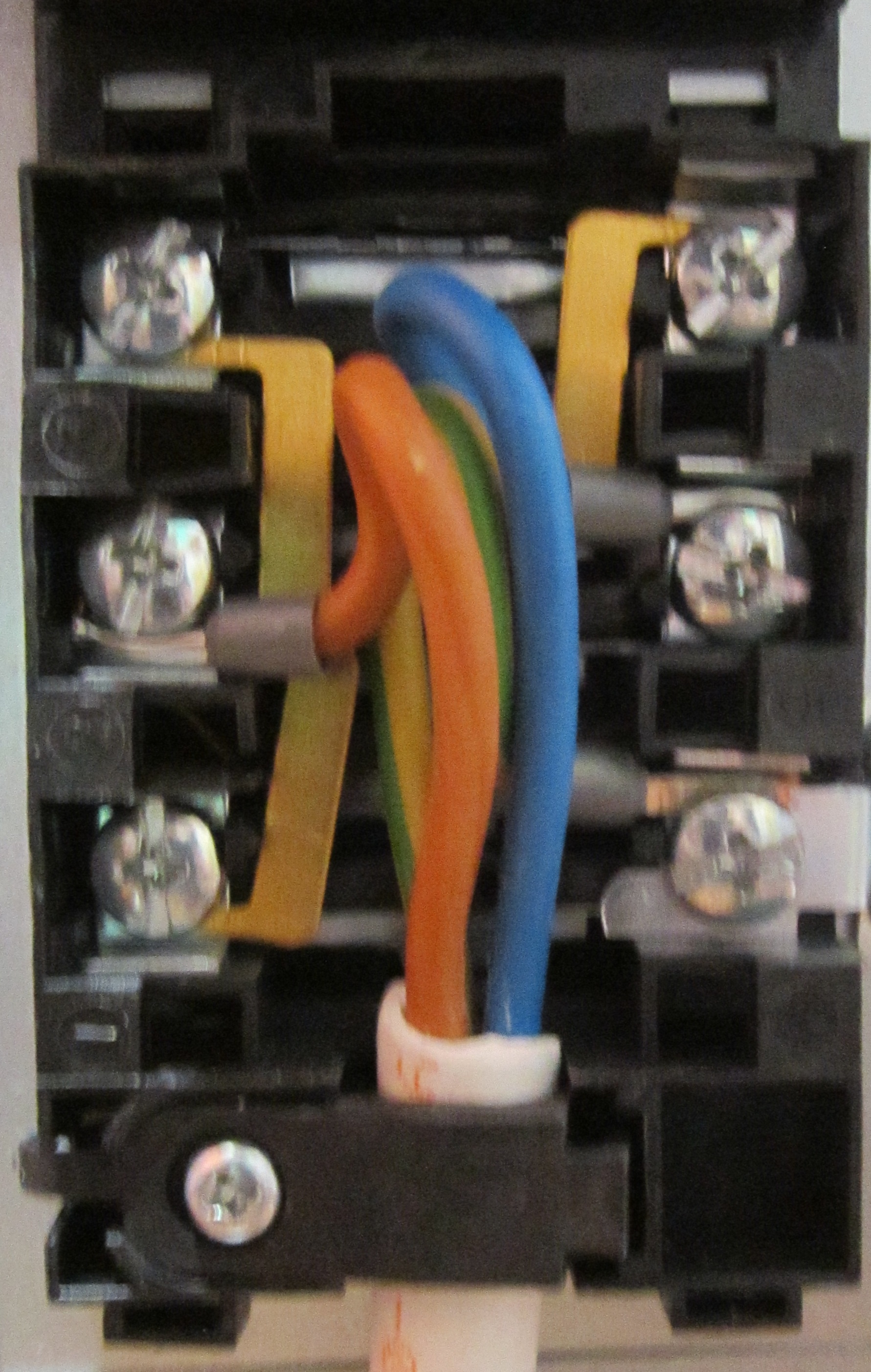

Соединение в клемнике электроплиты

Линию от щита до соединительной коробки провёл кабелем ВВГнг 3х6 в кабель-канале. Коробка на 40А, от коробки до клемника плиты установлен кабель ПВС 3х6. Все материалы изготовлены по ГОСТ. При правильно рассчитанной защите (смотри выше) можно смело давать гарантию пять лет.

Осипенко Сергей Яковлевич
