Безопасная электропроводка. Проектирование и реконструкция

…«Вся информация на сайте предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет»

Так пишут и на более продвинутых сайтах. Это касается и моего. Хочется, что бы сайт был не просто рекламным, но и познавательным. Электротехника стремительно развивается. Информации много. Актуальное сегодня, завтра может оказаться вредным и даже опасным. Правильно распорядиться информацией сможет только специалист.

Предлагаю Вашему вниманию цикл статей «Безопасная электропроводка. Проектирование и реконструкция» Может это громко сказано. Специалисты не найдут в них для себя ничего нового. Они предназначены для тех, кто собирается строиться или делать ремонт с заменой (реконструкцией) электропроводки. Статьи разбиты на части. Каждая часть посвящена комнате или помещению стандартной квартиры. Постараюсь построить статьи в виде рекомендаций. Не удивляйтесь, что в статьях много вопросов без ответов. Даже специалист может только предложить варианты ответа. Варианты ответов, в свою очередь, зависят от задачи поставленной Вами и планировки помещения. Правильное решение принять можете только Вы.

Буду по минимуму, только при необходимости, применять сложные технические термины. Тоже касается ссылок на ПУЭ и другие нормативные документы.

С чего начать?

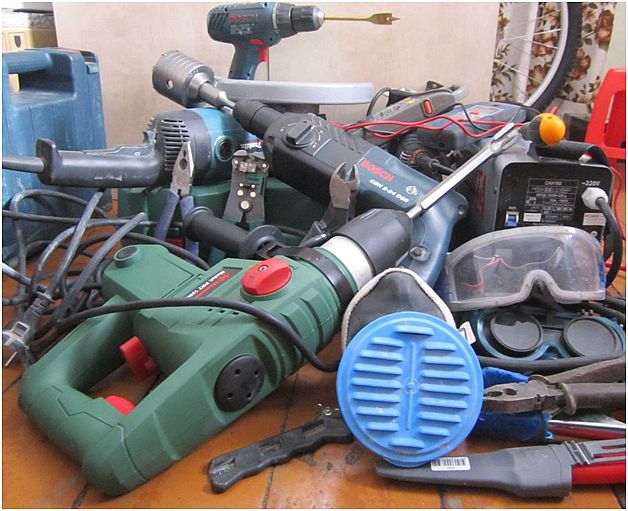

Взвесить свои силы и возможности. Есть время, знания, опыт и инструмент? Можно и самому делать, сейчас много литературы, статей, видео на эту тему. Вот часть нужного, для ремонта с заменой (реконструкцией) электропроводки, инструмента. Можно обойтись и меньшим количеством инструмента. Тогда нет гарантии, что будет быстрее и лучше.

Надо учесть: строить, монтировать сантехнику, делать отделку ищут специалистов. Электрика? Отделочники сделают… Электрик в списке опасных профессий. Электроснабжение и освещение относится к сложным инженерным сетям. Тут нужна узкая специализация. Не во всех бригадах есть электрики с достаточной квалификацией. Можно наделать такого, что потом не исправишь. Электропроводка должна быть надёжной и безопасной. Вспомним основные правила пожарной безопасности:

Электропроводку лучше делать сразу и везде. Не делить - сейчас кухню, через год во всех остальных помещениях. Начинать монтаж электрики после сантехников, до отделки. И не забудьте про линии телевидения, интернета, телефона, видео, звуковоспроизведения и тд.

Прежде чем приступать к проектированию нужно:

Знать где и что будет находиться. Мебель, оборудование, освещение, отопление, бытовая техника. Это нужно для составления схемы разводки электропроводки и плана расположения выключателей, розеток, светильников. Учтите, в будущем вы можете мебель переставить, технику поменять, а то и вообще от неё отказаться.

Знать мощности оборудования, электроотопления, бытовой техники. Мощность и тип освещения (светодиодные ленты, точечные светильники, прожектор и т. д.). Это нужно для того, что бы выбрать сечение провода. Ну и конечно, для расчёта количества шлейфов (линий).

Знать какая серия электроустановочных изделий будет устанавливаться. Если несколько серий (в Перми очень большой выбор), тогда какие и где. Это нужно для того, что бы подсчитать, сколько понадобится установочных и соединительных коробок.

Какой будет потолок? Подвесной, натяжной. Сколько уровней. Планируемое освещение (ниши, подсветка, зоны и т. д.)

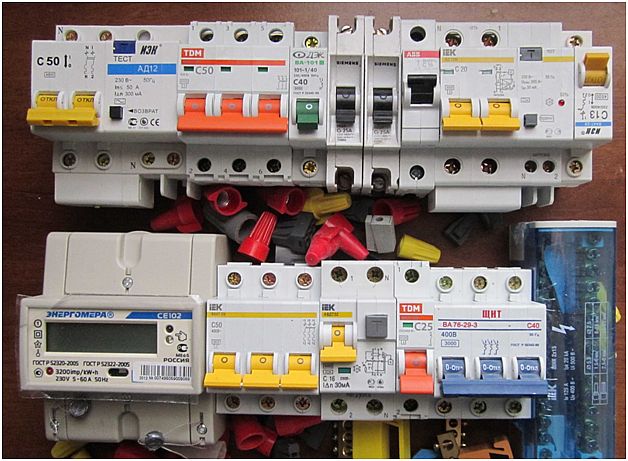

Немаловажно определиться с изготовителем электротехнических товаров. Например, в Перми, можно подобрать комплектацию разных ценовых категорий, производителей. Соответственно и качества. Экономия должна быть экономной, но не везде. И не в ущерб надёжности. Понадобится много разнообразных материалов, в том числе и расходных.

По окончании монтажа, до отделки, сфотографируйте схему прохождения электропроводки. Схема не раз будет нужна. Например, перед сверлением отверстий для крепления чего либо, чтобы не перебить провода.

Это только часть того, что необходимо для планирования электропроводки. Я специально не касаюсь безопасности и надёжности. Оставим это специалисту. Без него не обойтись.

Ну что, перейдём к проектированию. Итак:

Кухня

Кухня самый большой потребитель электроэнергии. Поэтому с неё и начнём. Что может быть включено на кухне? Холодильник, электроплита, духовка, микроволновая печь, кофеварка, чайник, соковыжималка, кухонный комбайн, вытяжка, телевизор. Ещё установим стиральную и посудомоечную машину. Добавим, мультиварку, аэрогриль, тостер. А что ещё не успели приобрести? А вот в журнале новинка для кухни появилась… Хочу!

Где будет расположен телевизор? К нему надо подвести TV кабель.

Сколько нужно будет розеток? Сколько линий (шлейфов), какое сечение? Какое освещение кухни и рабочего места? Какой обеденный стол? Будет ли уголок?

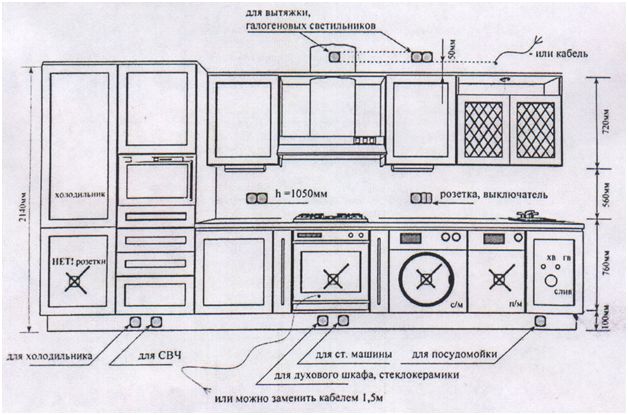

Какой кухонный гарнитур? Вот пример кухонного гарнитура, одного из изготовителей Перми:

Еще пример:

Обратите внимание на размеры, они отличаются. Какие Вам больше подойдут? Это зависит от вашего роста и мебели к которой привыкли.Точные размеры согласуете со специалистом производителя.

Ориентировочно показано расположение розеток, выключателей и светильников рабочего стола. Плиту может лучше запитать с клемника? Будет надёжней, но тогда, в любой момент не выключишь и не снимешь.

Монтаж гарнитура будет проводиться после окончательной отделки, значит надо знать схему прохождения проводки. Она понадобится монтажникам при монтаже кухни.

Это только основное, в процессе работы ещё не один вопрос появится. Скорее всего тут без специалиста не обойтись.

Ванная комната и туалет

К ним предъявляются особые требования. В ванной комнате повышенная влажность. Вода и электричество не всегда дружат. Раньше категорически запрещалось ставить розетки в ванных комнатах. В наше время, с появлением УЗО, при выполнении определённых требований, допускается.

Водонагреватели, чаще всего, устанавливаются в туалете. Стиральная машина часто в ванной. А это бытовая техника с большим энергопотреблением. Значит, нужно подключать к отдельным аппаратам защиты. Кабель требуется соответствующего сечения.

Может потребоваться розетка для подключения душевой кабинки. Для фена, электробритвы.

Вентиляция. Как будет включаться? Вместе с освещением, с отдельного выключателя, отдельной клавишей выключателя ванной комнаты. А может, на вентиляторе предусмотрен выключатель, им и будете пользоваться.

Освещение. Тоже есть повод задуматься. Независимо от площади помещения нужно хорошо представлять где, что будет находиться. Возле зеркала (а они, кстати, бывают скомплектованы розеткой и светильником) желательно светлее. Душевая кабинка может быть со своим освещением.

Какие будут светильники? Потолок? От этого зависит, каким образом будет проведена электропроводка. Не каждый светильник и розетка подойдут для установки. В Перми большой выбор электроустановочных изделий и ламп. Что выбрать?

Вы хорошо представляете как будет выглядеть помещение, вызывайте профессионала. Доверьте специалисту подбор того, что требуется. И, конечно, выполнить монтаж до отделки. Главное требованием к освещению и электроснабжению в ванной комнате является безопасность.

Прихожая

Назначение прихожей? Встретить и проводить гостей. Самим одеть, снять верхнюю одежду. Обувь.

Что находится в прихожей? Шкаф-купе, возможно с зеркалом и со своей подсветкой. Готовая прихожая, отдельно зеркало. Вешалка. Полка для головных уборов. Полка для обуви. Вариантов много.

Квартирный электрический распределительный щит. Аппаратура охраны, телевидения, телефонии, интернета. Звонок. Трубка или дисплей домофона.

Больших нагрузок в прихожей нет, решаем, сколько потребуется розеток, каких. Это зависит от того, какая будет аппаратура телевидения, телефонии, интернета. И как это всё будет распределяться дальше по квартире. Квартирный охранный и электрический распределительный щиты. Какие они? Внутренние (встраиваемые) или наружные (навесные). В щит можно установить звонок, если хватит его громкости. Где будет установлено и какое освещение (потолочные, настенные или точечные светильники).

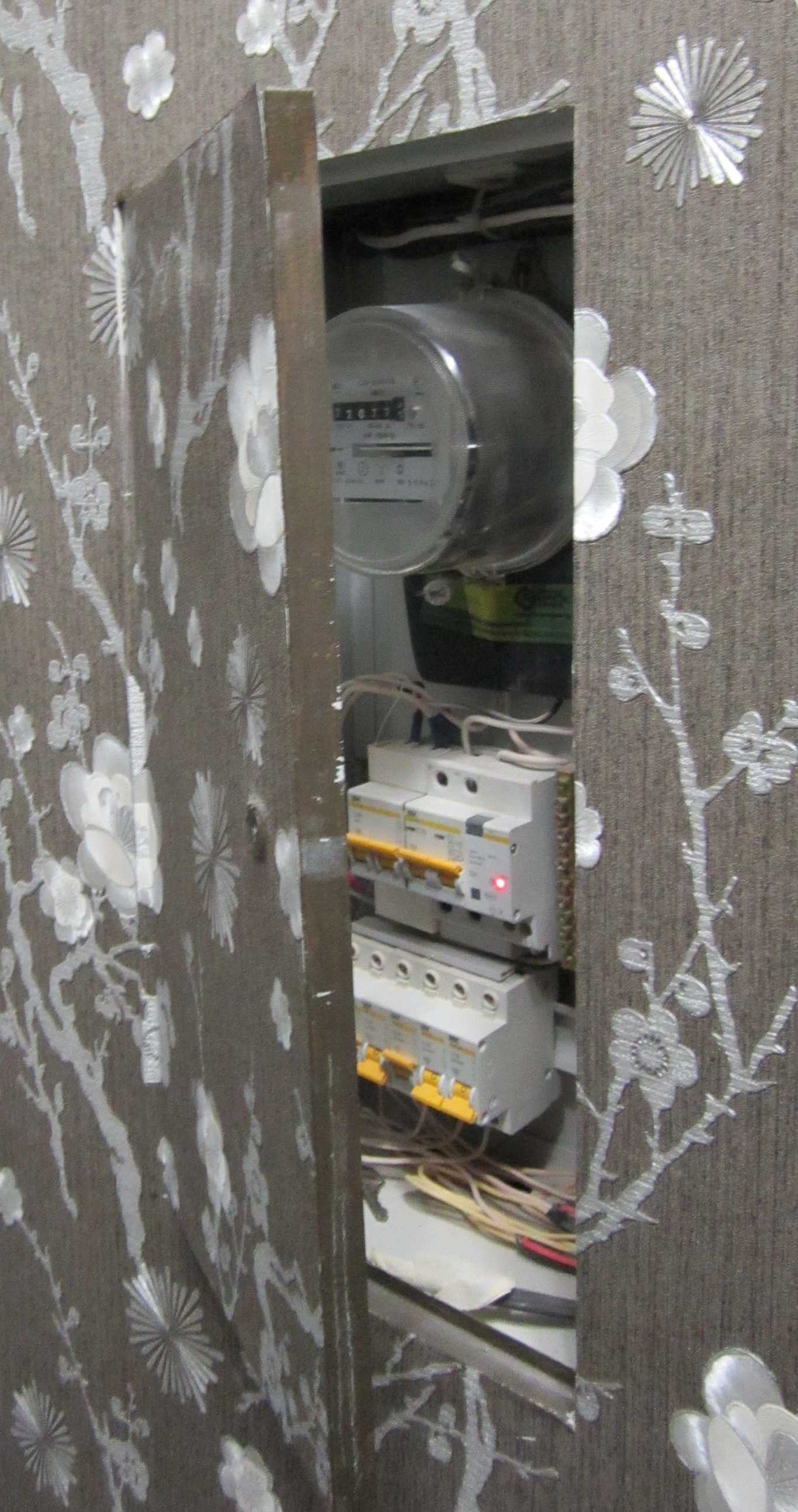

щит встраиваемый

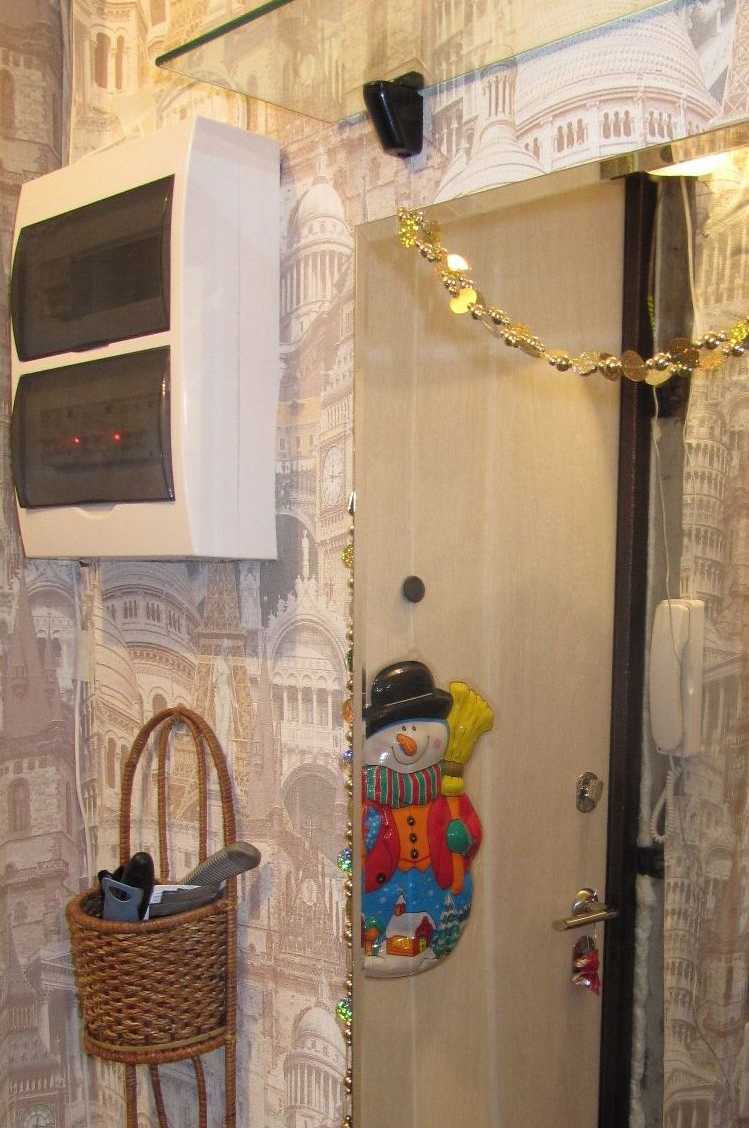

навесной щит

Для управления нагрузкой современной квартиры (чаще в загородных домах) монтируют карточный выключатель. Тогда перед выходом не надо бегать по комнатам, проверять выключен ли свет (утюг и другое, что должно быть отключено).

Вроде всё просто, площадь не большая, а специалист нужен. Может даже не один, если в прихожей будет устанавливаться всё выше предложенное. Без профессионала не обойтись.

Спальня

Это место где проводится много времени. Здесь чувствовать себя вы должны комфортно. А окна выходят на юг… Возможно, потребуется кондиционер.

Кто-то любит почитать перед сном, кто-то посмотреть телевизор или послушать музыку. Где будет установлена аппаратура. Сколько потребуется розеток для её подключения?

Что будет из мебели кроме кровати? Тумбочка (или несколько), комод, шкаф?

Освещение. Тоже много вариантов. У кровати (местное освещение) будет стоять торшер или установите бра на стене. А может тумбочка, а на ней светильник. Значит и розетка требуется для включения светильника. Нужен будильник? Если он не на батарейках тогда и ему нужна розетка.

Общее освещение. Что выберем? Люстра, точечные светильники. Как будем управлять освещением. Выключателем или диммером (если нужно плавно регулировать освещение)? А может несколько переключателей (ещё их называют проходными выключателями), которые будут управлять освещением из нескольких мест.

Для примера один из вариантов спальни. В новостройке пришлось реконструировать проводку спальни.

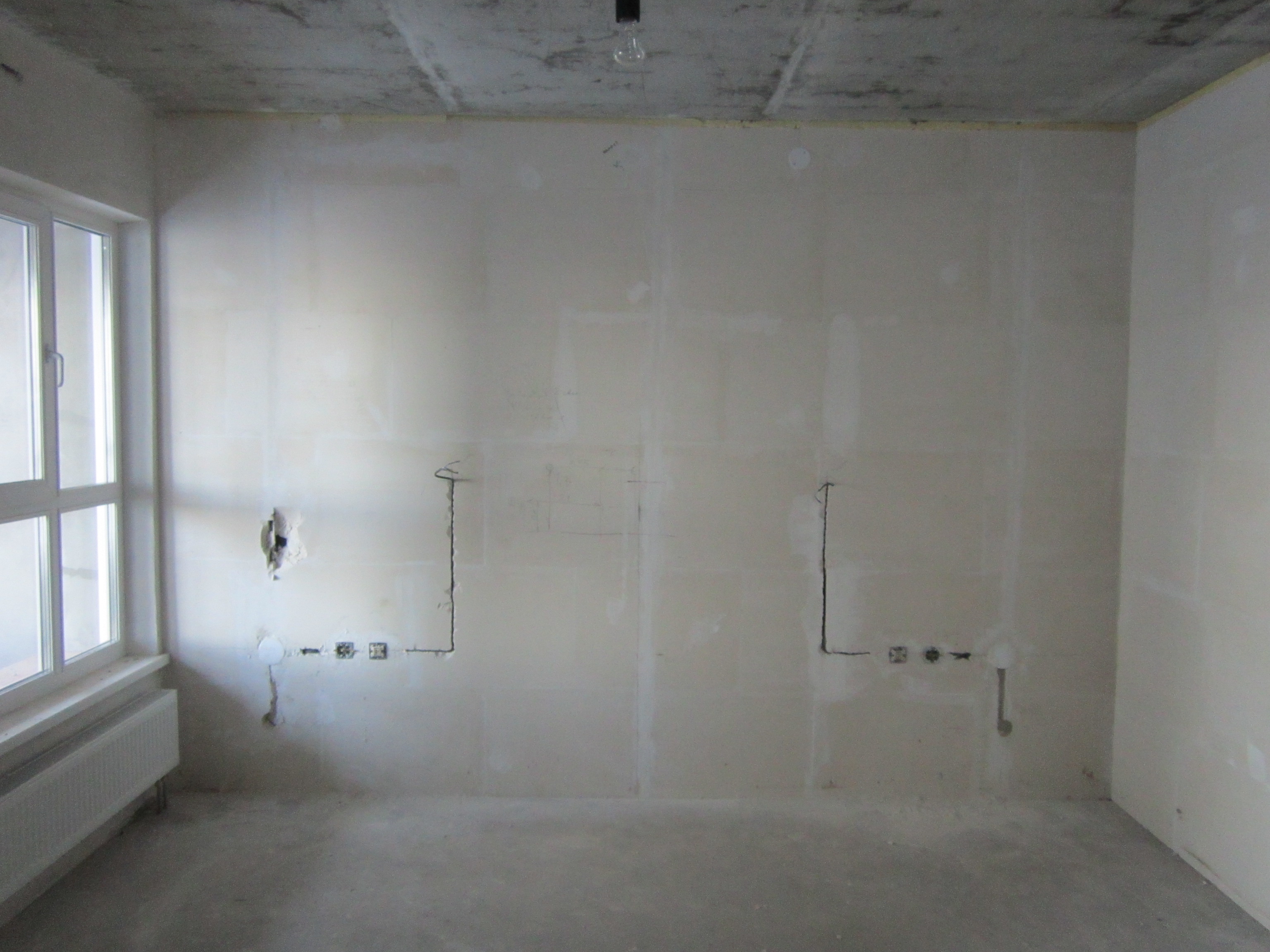

Вот стена у изголовья кровати:

спальня

Здесь планируется с каждой стороны кровати поставить тумбочки. Выше тумбочки установлены розетка и выключатель бра, расположенного над изголовьем. Аналогично с другой стороны.

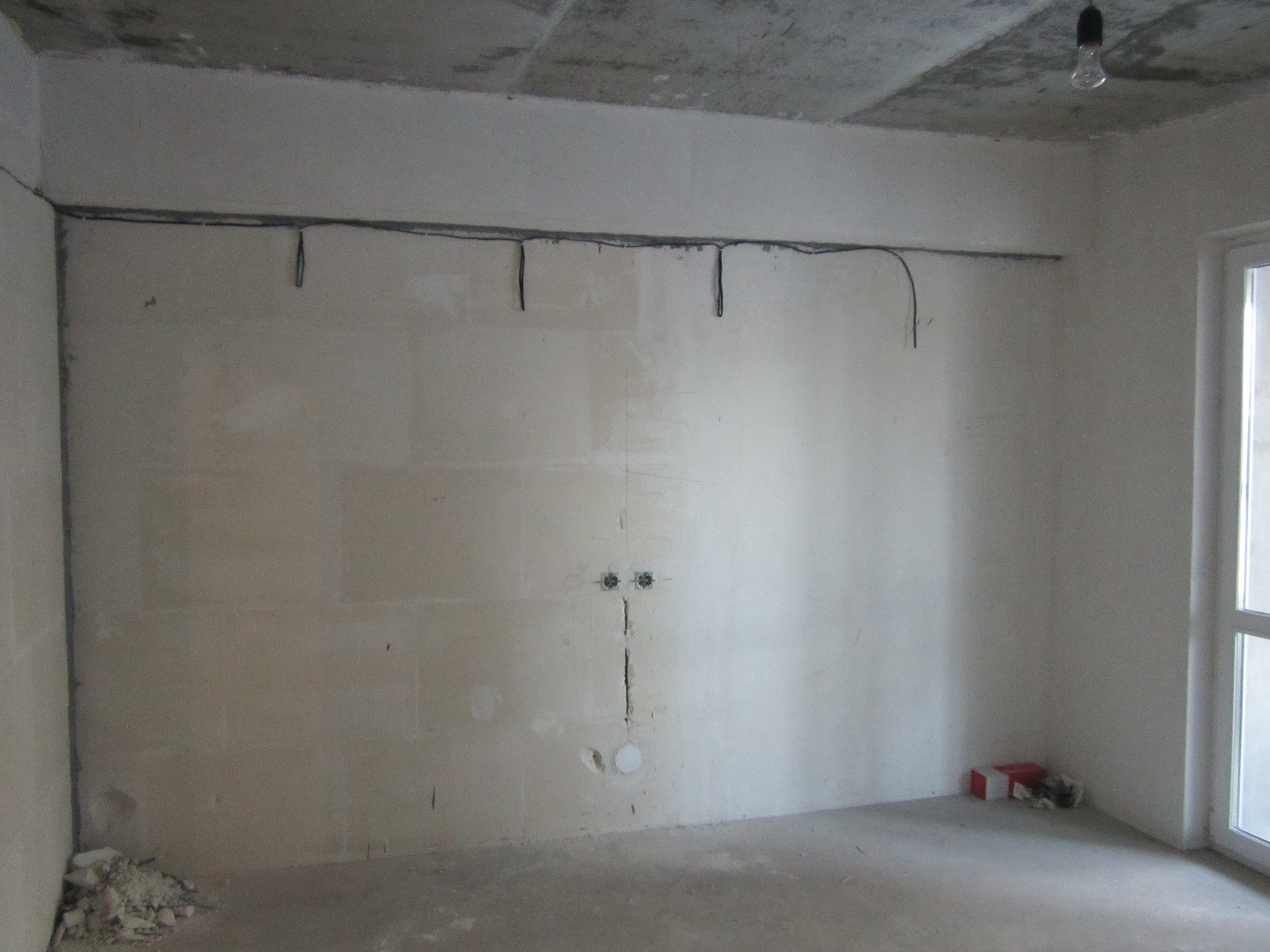

Противоположная сторона:

спальня

Тут будет стоять комод на нём (или над ним закреплённый на стене) телевизор. Сверху дополнительное освещение, точечные светильники. На потолке люстра. Включение освещения производится трехклавишным выключателем, распложенным на входе в комнату. Две клавиши включают люстру, третья - подсветку.

Вариантов может быть много, всё зависит от того, что Вам нужно. В данном случае учитывалось то, что в новостройке была смонтирована проводка. Пришлось убирать существующие и устанавливать на новое место розетки, одновременно добавить отводки на бра с выключателями. И всё это сделать так, что бы, не повредить существующую проводку.

Не устану повторять, определитесь с тем, что Вам нужно и обратитесь к специалисту. Он поможет советом в расположении, количестве и какие электроустановочные элементы (розетки, выключатели и прочие) нужны. Где приобрести (в Перми много организаций и большой выбор), и что немаловажно, качественные и со скидкой. И самое главное - грамотно и надёжно выполнит работу.

Осипенко Сергей Яковлевич
