Иногда (бывает и часто) требуется испытать неизвестный прибор, самоделку. Техника, которая не вызывает доверия, требует повышенного внимания. Для этой цели мной был собран переносной испытательный стенд. Громко сказано, но вещь полезная.

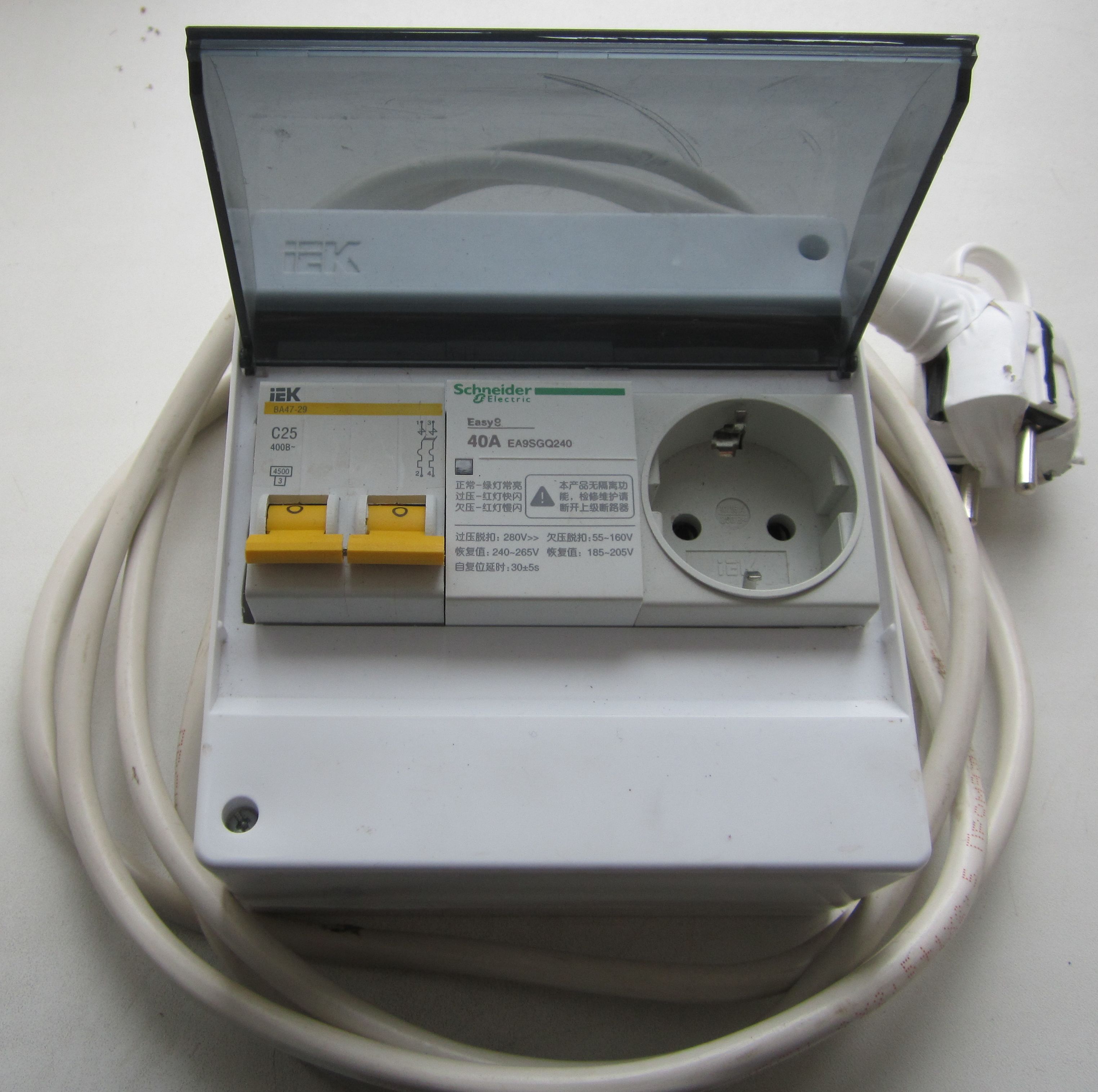

Испытательный стенд вариант 1

 Испытательный стенд вариант 1

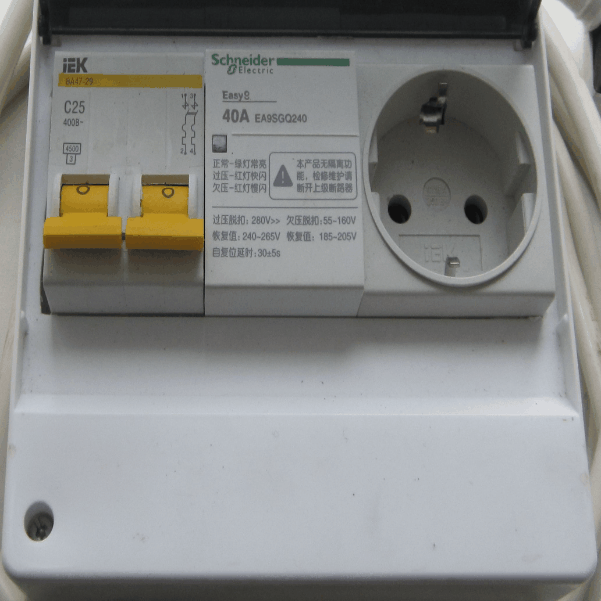

Собрал за вечер из того что было.

Автоматический выключатель выполняет функцию выключателя напряжения и защиты от короткого замыкания. Поэтому меня не смутил, имевшийся в наличии, номинал 25 Ампер.

Реле напряжения. Вдруг потребуется испытывать что - то требующее повышенные требования к напряжению.

Сетевой шнур. Розетка. Щит распределительный накладной на шесть модулей.

Аппетит приходит во время еды. Спустя некоторое время потребовалась модификация. Появился на свет испытательный стенд вариант 2.

Испытательный стенд вариант 2

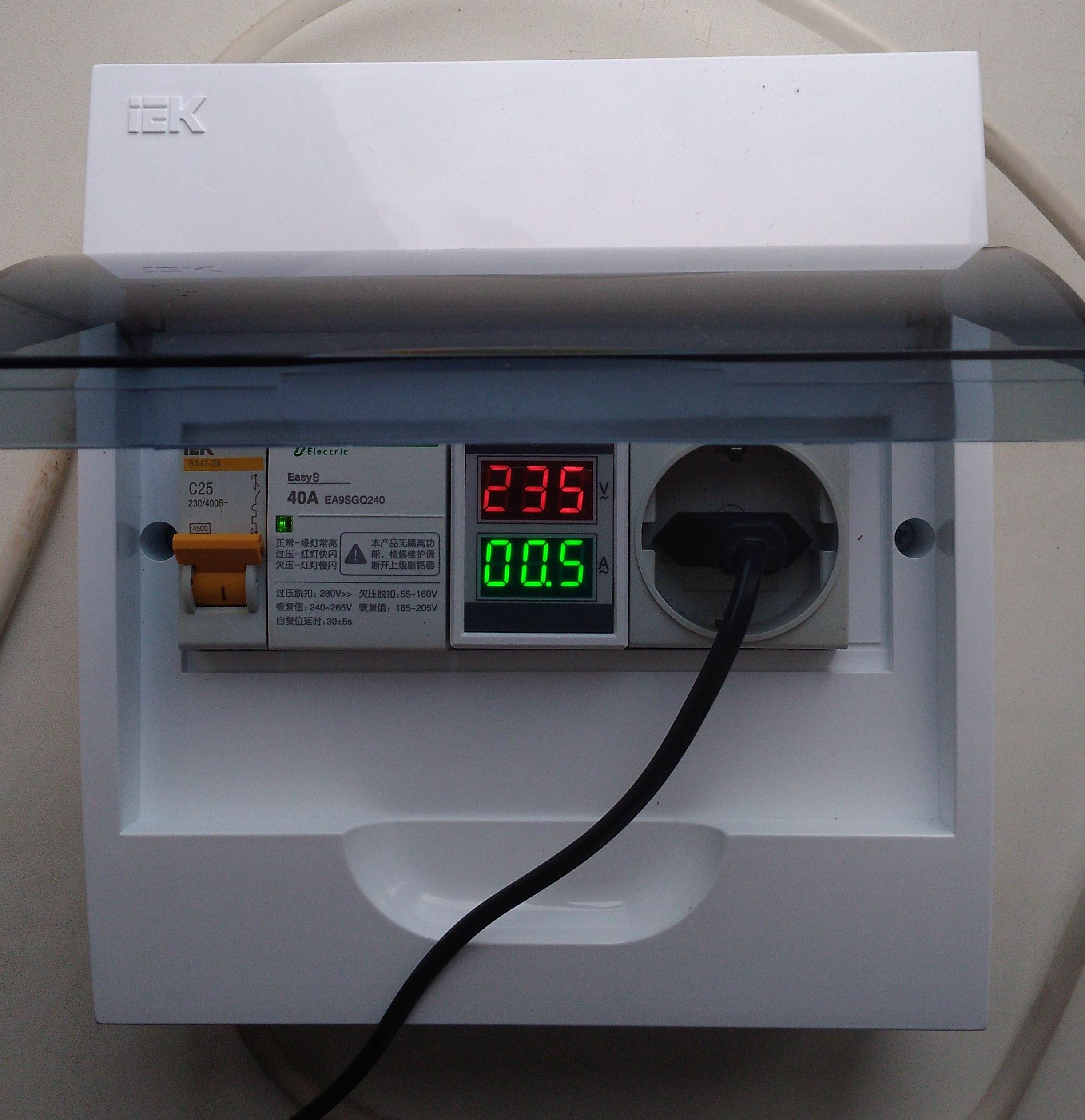

Добавил цифровой амперметр с вольтметром. В схему установлены две шины нулевых (входят в комплект щита).

Щит распределительный накладной пришлось поменять на девятимодульный.

Автоматический выключатель вместо двухполюсного поставил однополюсный (слишком тесно получалось с прежним). Предел по току оставил 25 Ампер.

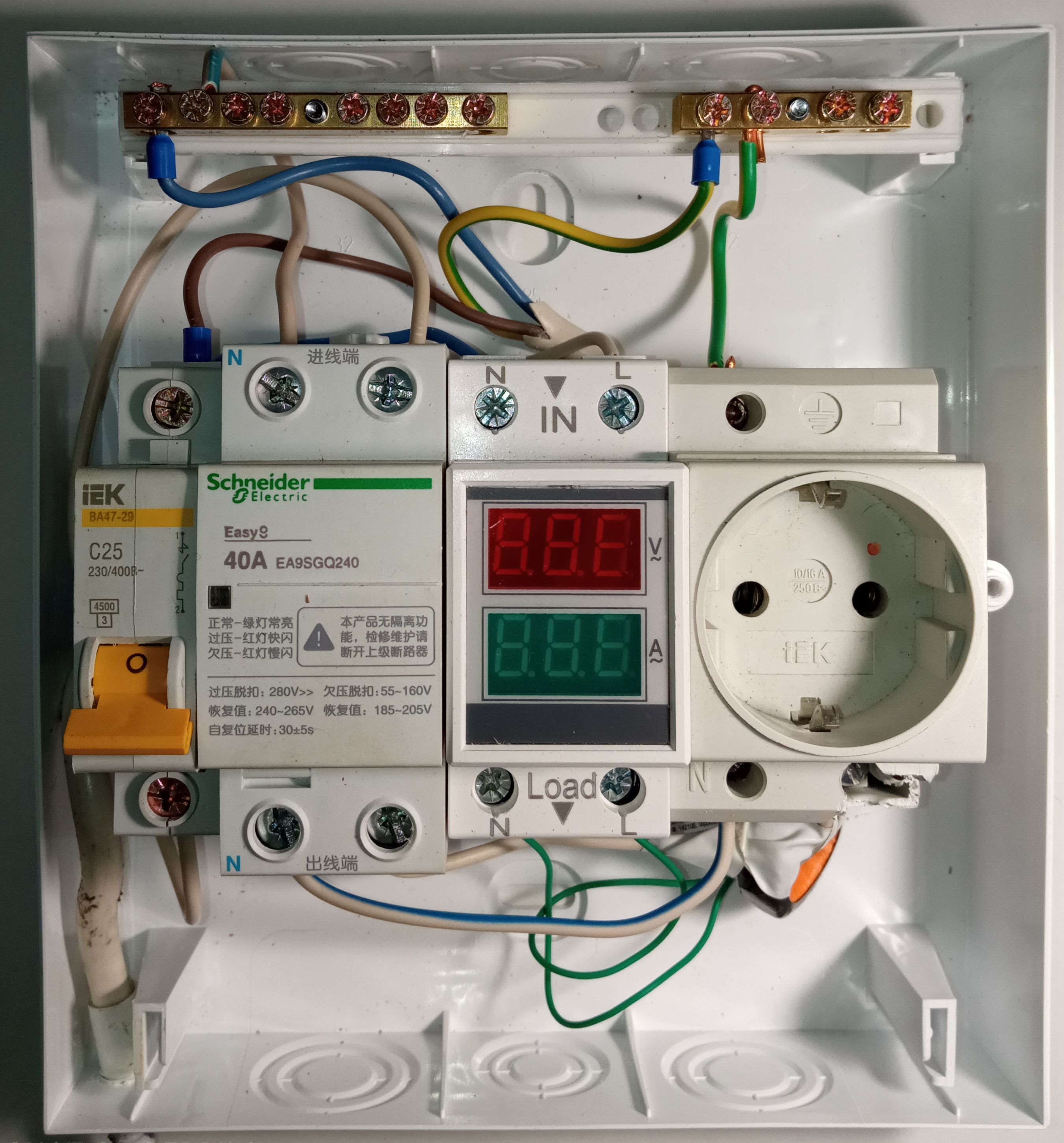

 Испытательный стенд вариант 2 схема

После переделки появилось хорошее свойство: возможность контролировать напряжение и ток.

В спорных случаях я даю его заказчикам для наблюдения за напряжением. На основании полученных данных делаю вывод нужен стабилизатор или нет.

Полезно, не сложно, удобно мне нравится. Рекомендую.
