Опыт применения автоматики в нестабильной сети

В 2013 году писал для электротехнического форума статью. Пожалуй, эта тема актуальна и сейчас.  Упростил, отредактировал. Публикую вновь. Кому - то может пригодиться этот печальный опыт.

Деревня. Конечная точка ВЛ 0,4 кВ (последний дом подключенный к воздушной линии на 380 вольт).

Деревянный дом. Много подсобных помещений. 32 розетки. 29 выключателей, 33 светильника, 40 распределительных коробок. Примерно 600 метров кабеля разного сечения. Наружная проводка в кабельных каналах.

Без проекта. Планировалось самое лучшее. Постепенно планка снижалась.

 Классическая схема. На вводе АВ (выключатель автоматический). Счётчик.  Селективное УЗО (устройство защитного отключения) на 100МА. Группы освещения через АВ на нагрузку. Розеточные линии через АВ подключены на АД (автомат дифференциальный, (УЗО)).

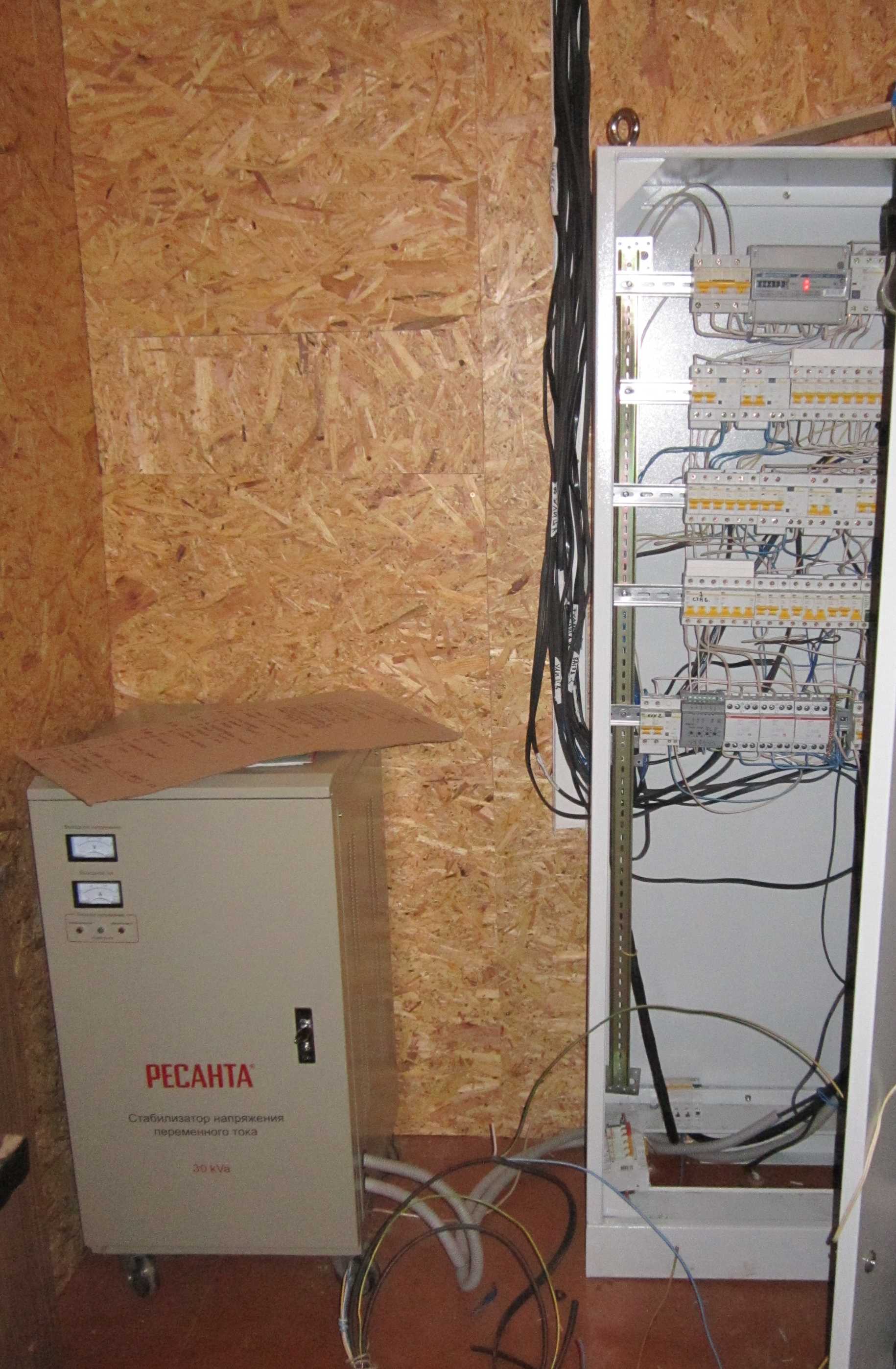

Щит в процессе сборки

Для выбора лучшей фазы электронный переключатель фаз ПЭФ-301. На выделенную фазу подключён стабилизатор напряжения, нагрузкой которого является отопление и часть розеток. Для коммутации применил модульные контакторы ESB63-40.

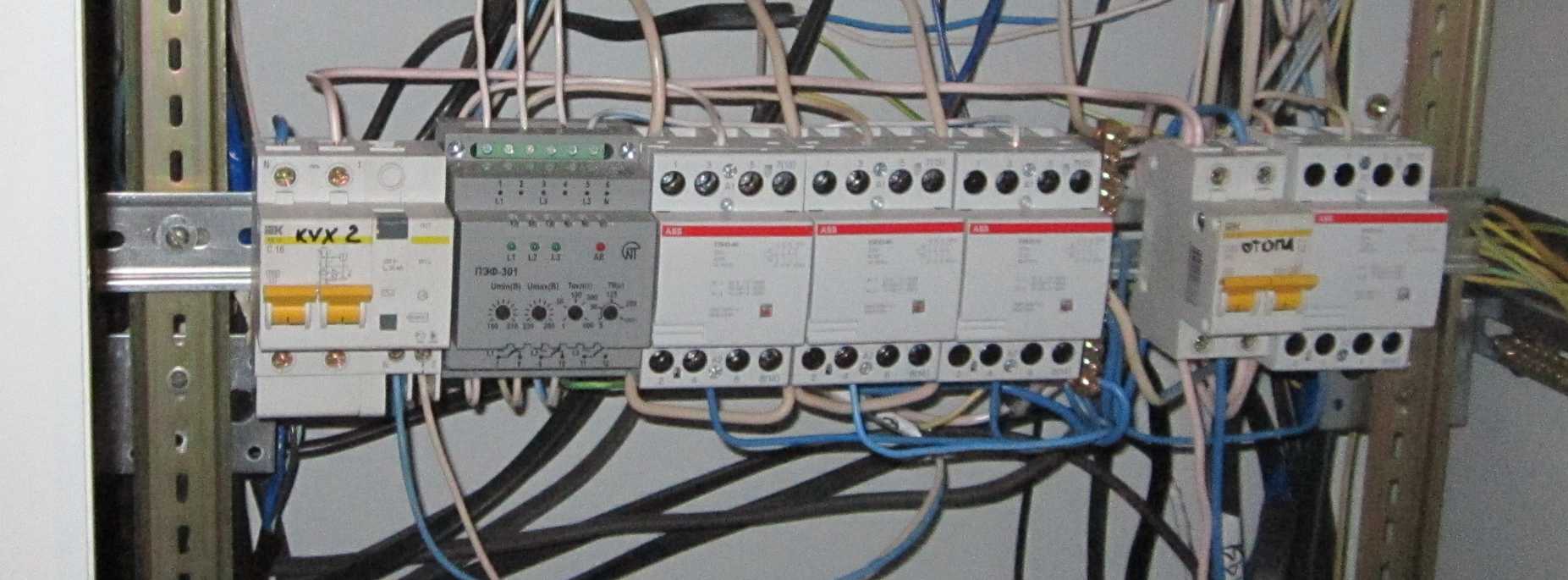

электронный переключатель фаз ПЭФ-301 и модульные контакторы ESB63-40

Всё собрано.

Включаем.

Напряжение в сети по фазам: А-263, В-260, С-200 вольт. Это в конце лета – начале осени. На дворе 2013 год (стандарт 220, а не 230 вольт как сейчас).

И тут началось:

Электромеханический стабилизатор гудит (постоянно выбирает нужную обмотку).

ПЭФ-301 выбирает лучшую фазу. Подключает к стабилизатору. Он поднимает напряжение, нагрузка его снижает.  ПЭФ-301 видит другую хорошую линию, переключает на неё. И так по кругу. Вводной автомат на 65А трещит. Лампочки светят от полного накала до половины мощности.

Автомат дифференциальный АД-12М, с функцией защиты от перенапряжения (отключается при напряжении 265 (+-10В; 0.2…0.5сек)). От частых бросков напряжения просто выключает нагрузку.

Работают нормально только АД-12 (без функции защиты от перенапряжения) и АВ на линиях.

Пришлось упрощать схему только до защиты от перегрузки и КЗ (короткого замыкания). Где в деревне возьмёшь дифавтоматы для замены?

Вывод: Надо учитывать местные условия, то, что нормально работает в одном месте, в другом не даст хорошего результата.

В данном случае выбор «лучшей фазы» и стабилизатор не спасает. Нормально с напряжением стало после того как в деревне поставили новую трансформаторную подстанцию (ТП).

Осипенко Сергей Яковлевич
