Новости со стройплощадки. Щиты

Новости со стройплощадки. Щиты

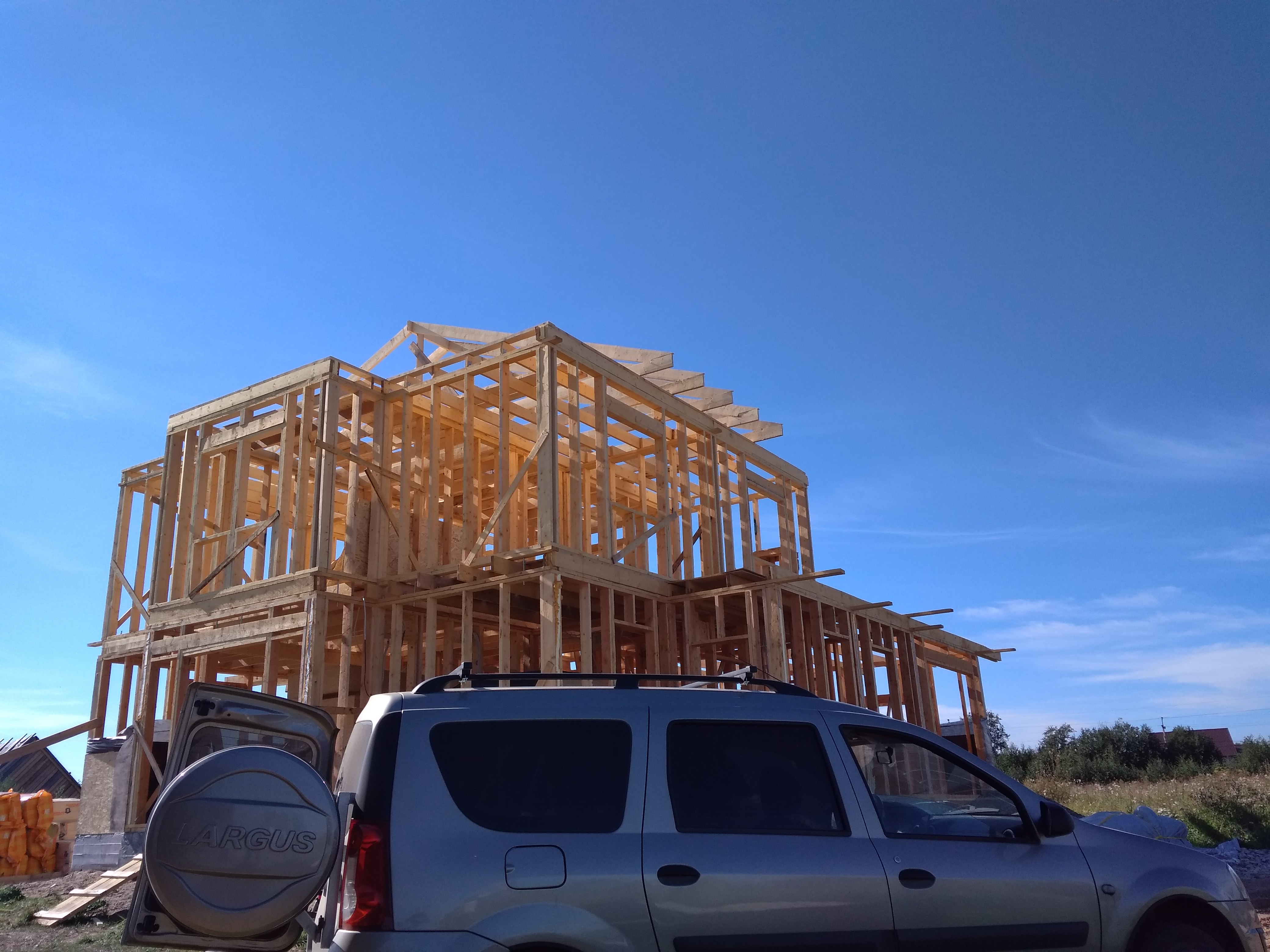

Взялся помочь строителям коттеджа по электрической части. Нагрузки ожидаются серьёзные. Задания выполняются по мере готовности, до, после и вместе с бригадой и не задерживая друг другу.

Запланировано минимум пять щитов. Главный, кухни, 1 и 2 этажа, котельной. Комплектация проводилась по наличию и минимальному сроку ожидания заказных позиций. Учитывался бюджет и импортозамещение. На данный момент готовы к установке два щита, на них остановлюсь подробнее.

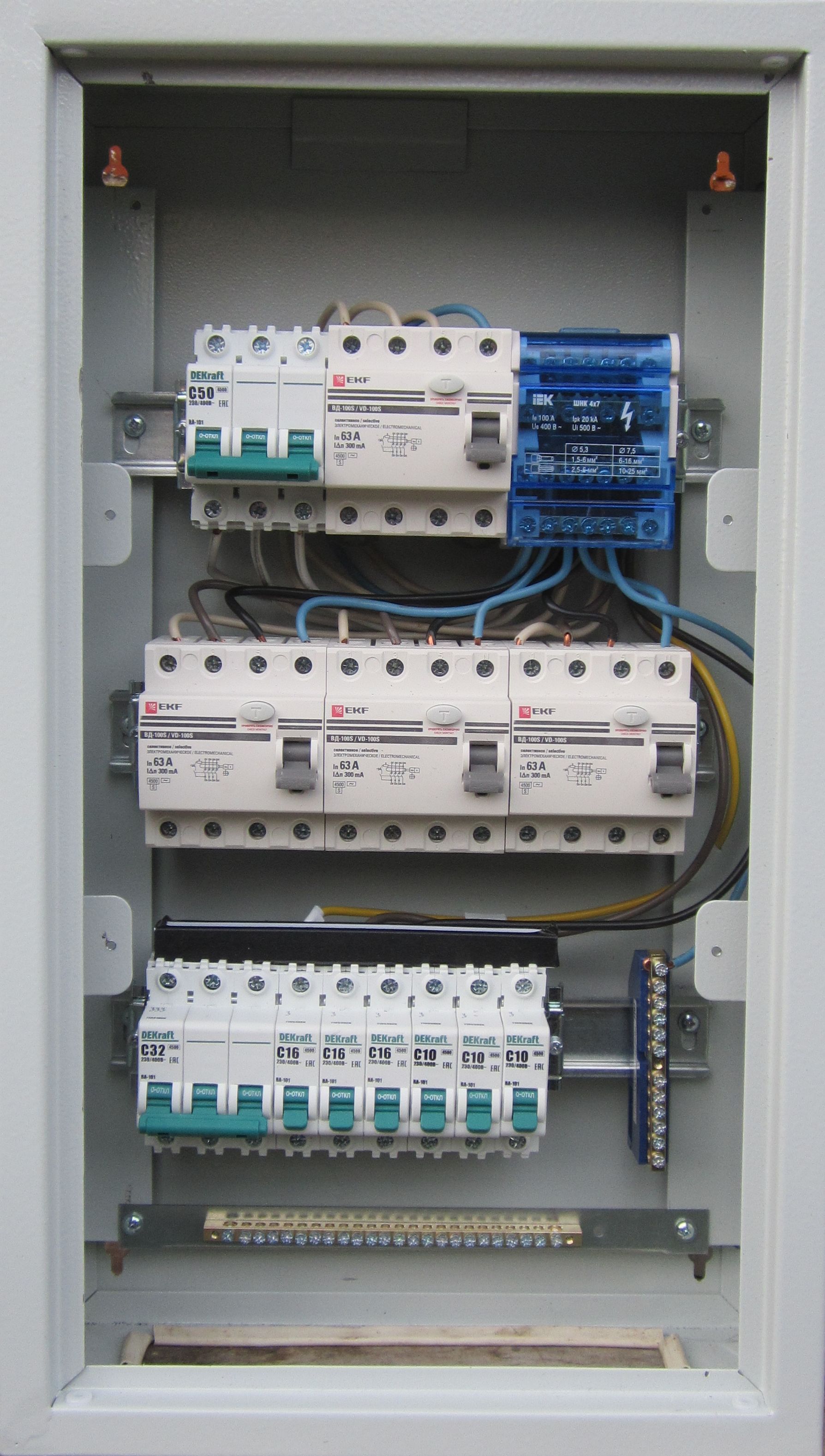

ГРЩ (Главный Распределительный Щит)

ГРЩ

Его назначение с ввода подать напряжение по остальным щитам. Тут установлены автоматические выключатели гаража и противопожарные УЗО (Устройство Защитного Отключения).

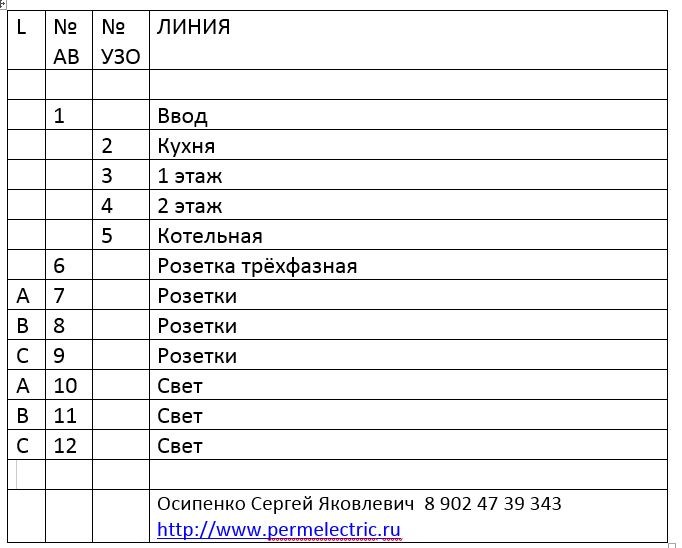

ГРЩ назначение модулей

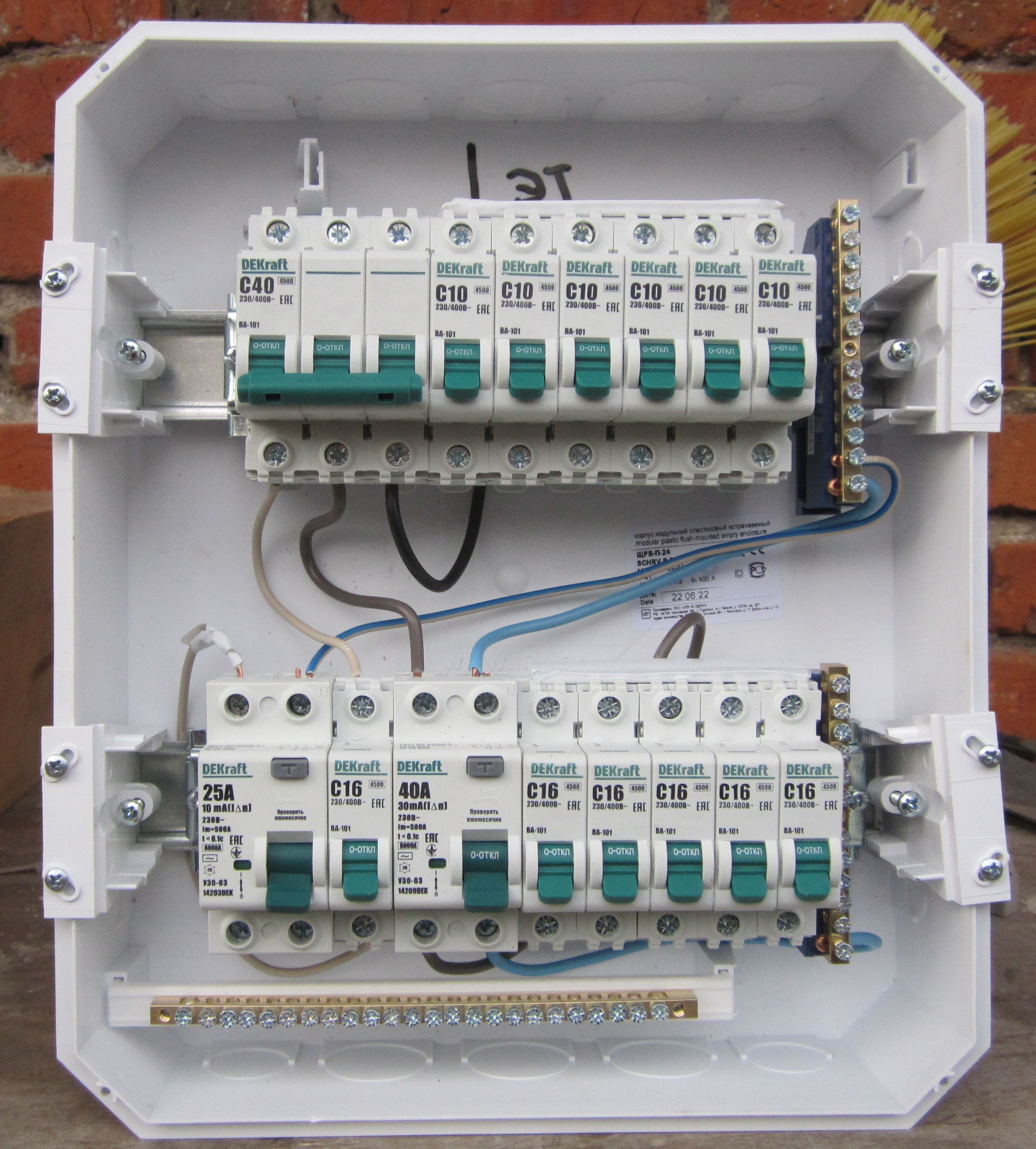

Щит 1 этажа

С ГРЩ на щиток приходит пятижильный кабель (три фазы, ноль и защитное заземление). Далее идет распределение по линиям нагрузок. Таблицу назначение модулей не составлял. Многое по месту делается.

 Щит 1 этаж

Щиты скомплектованы:

Модульные выключатели дифференциального тока (УЗО) и выключатели автоматические Производитель: DEKraft

Выключатель дифференциального тока УЗО ВД-100 селективное 4P 63А/300мА электромеханическое PROxima.  Производитель: EKF

Щиты, шины нулевые и соединительные, кросс модуль. Производитель: IEK
