Коротко об электрических щитах

Коротко об электрических щитах

Немного о щитах и чуть - чуть о том, что нужно для того, чтобы его правильно собрать.

Содержание:

# Электрощит. Назначение

# Щит электрический. Виды. Место установки

# Схема электрощита. Что нужно знать при проектировании щита

# Сборка электрощита. Советы для самостоятельного монтажа щита

В настоящее время существует много видов защиты электропроводки. Например, от перегрузки, короткого замыкания, высокого и низкого напряжения. Этой теме была посвящена статья «Как защитить электропроводку». Для удобства комфорта и надёжности можно применить разнообразную автоматику (реле: импульсные, времени, напряжения….). Не будут лишними коммутирующие устройства (контакторы, выключатели, т.е. всё предназначенное для коммутации цепей постоянного и переменного тока). Все эти аппараты устанавливаются в электрощитах.

Существует много видов щитов, отличающихся по функции, габаритам. На разные напряжения (220 Вольт, 380 Вольт). Корпус щита (металлический или пластиковый) главный фактор для обеспечения пожарной безопасности. В каждом конкретном случае монтируются разные по составу элементов и виду щиты (электрические шкафы). В общественных зданиях требуется разделение щитов на щит освещения (ЩО) и щит силовой (ЩС).

Первым в любом (жилом, административном…) здании монтируется вводной щит (ВУ), с него электроэнергия поступает на вводной распределительный щит (ВРУ) далее на этажные щиты и по квартирам (офисам).

В квартирах устанавливаем щиток электрический содержащий в себе прибор учёта электроэнергии с элементами распределения (защиты, автоматики) щит учета и распределения (ЩУ, ЩУР).

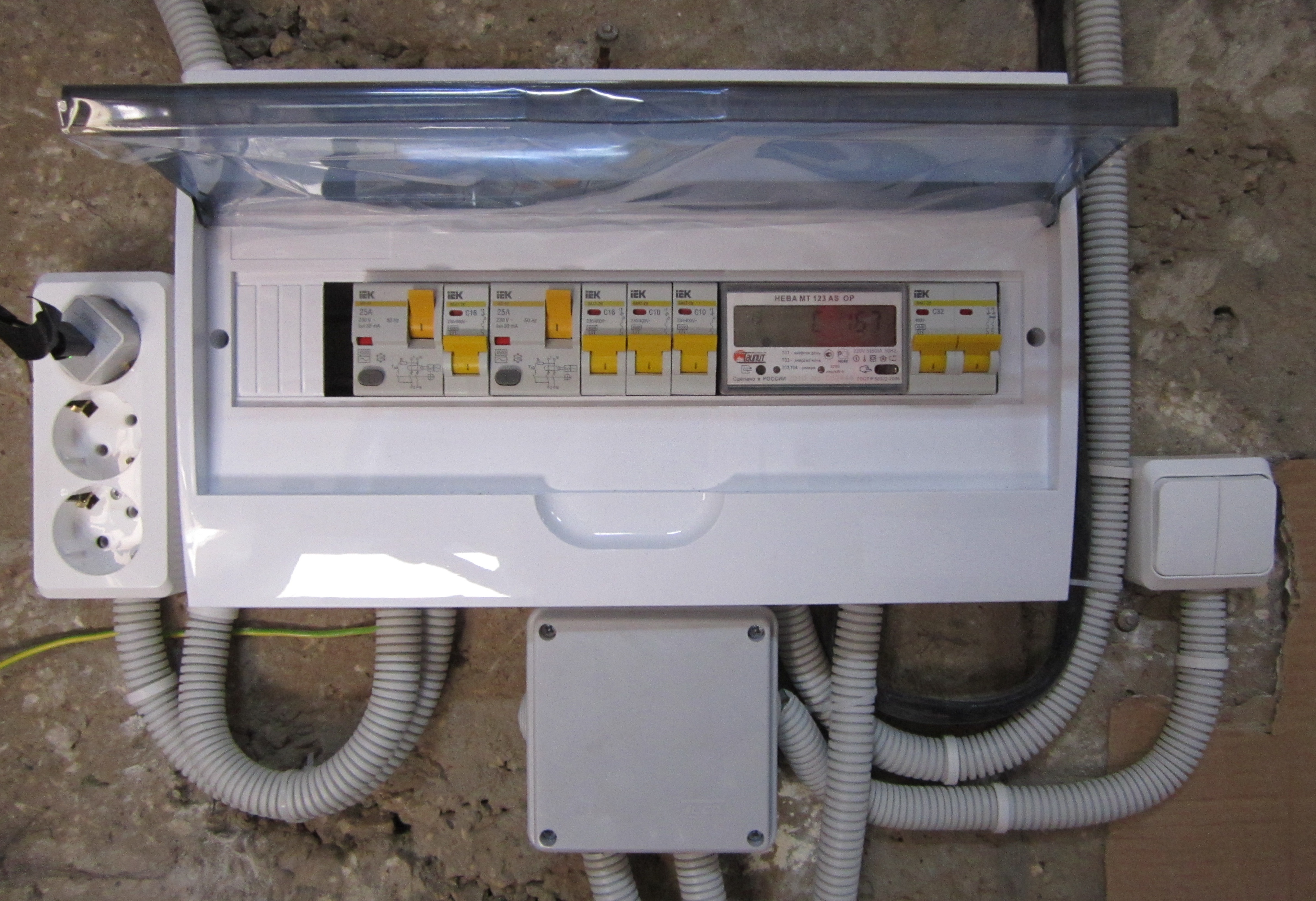

ЩУР (щит учёта и распределения) в гараже

Если для коттеджа (частного дома, садового домика, гаража) учёт установлен в уличный щиток, то в помещении монтируется распределительный щит (ЩР).

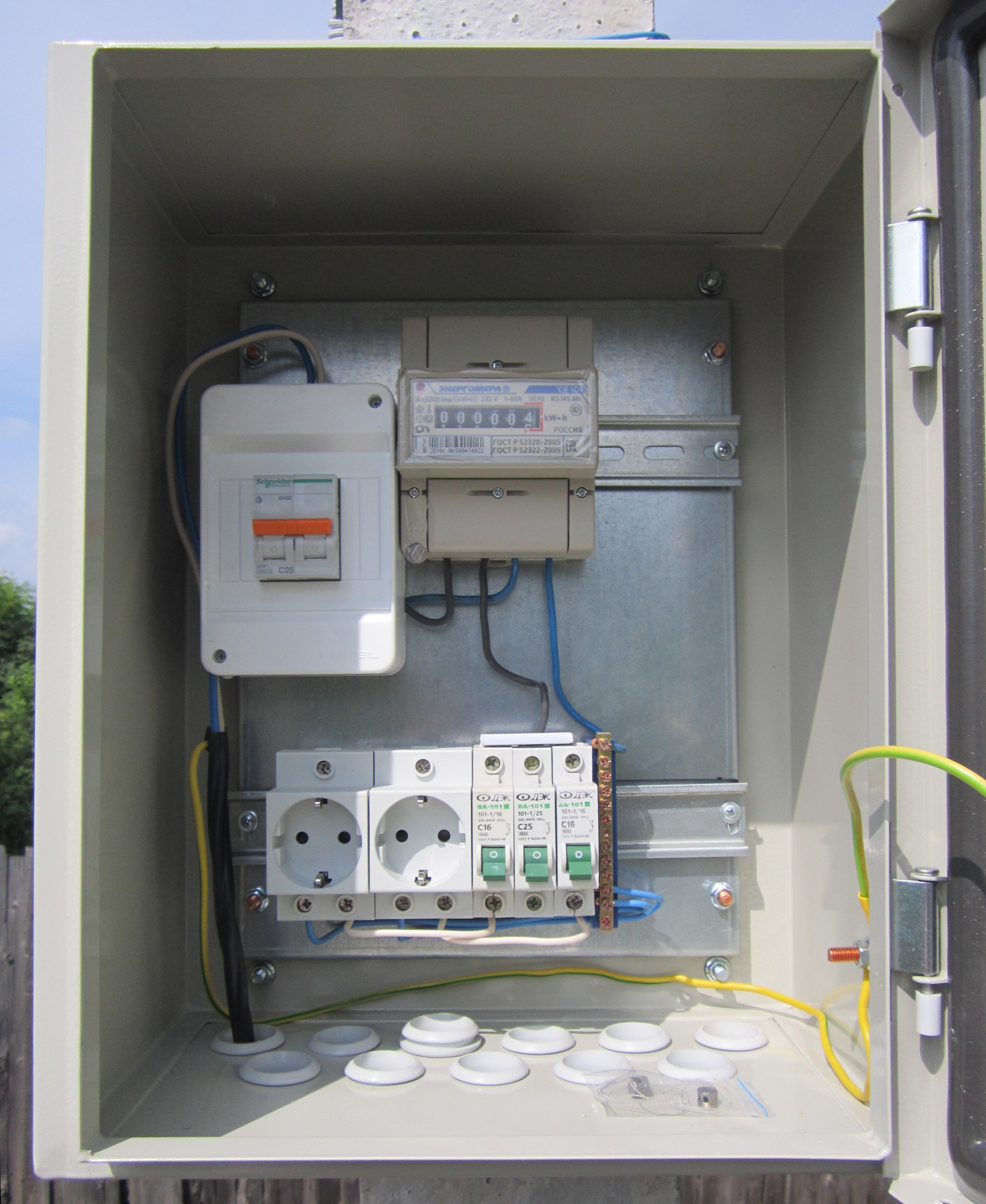

Уличный щиток, ЩУР (щит учёта и распределения) на улице

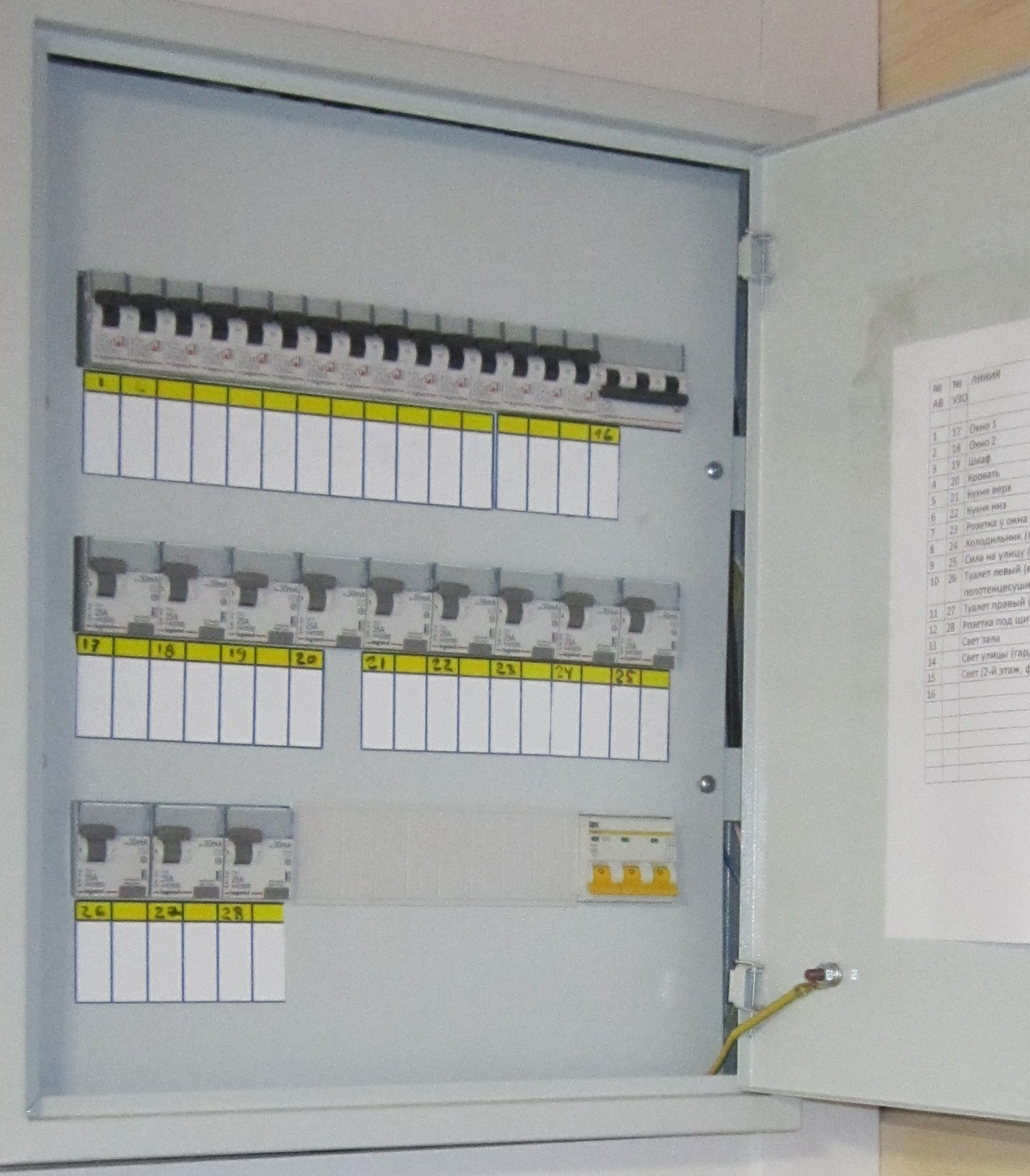

ЩР (щит распределительный)

Правильно собранная схема электрического щита – гарантия безопасности. Защиту с автоматикой требуется грамотно рассчитать, смонтировать, установить и подключить. Часто, даже для одинаковых квартир, требуется разрабатывать персональный щиток. Не всё просто как кажется. Главное - не ошибаться. Для правильной сборки щита существуют требования и правила. Регулярно выходят технические циркуляры для проектировщиков. Существует множество нормативных документов. Наиболее распространённые:

ПУЭ (Правила устройства электроустановок)

СП 31-110-2003 (Свод правил по проектированию и строительству).

Правила постоянно редактируются и пополняются. То, что актуально сегодня завтра может не соответствовать требованиям

Решили сделать сборку и монтаж щита самостоятельно? Вот несколько советов, основанных на практике и основных правилах:

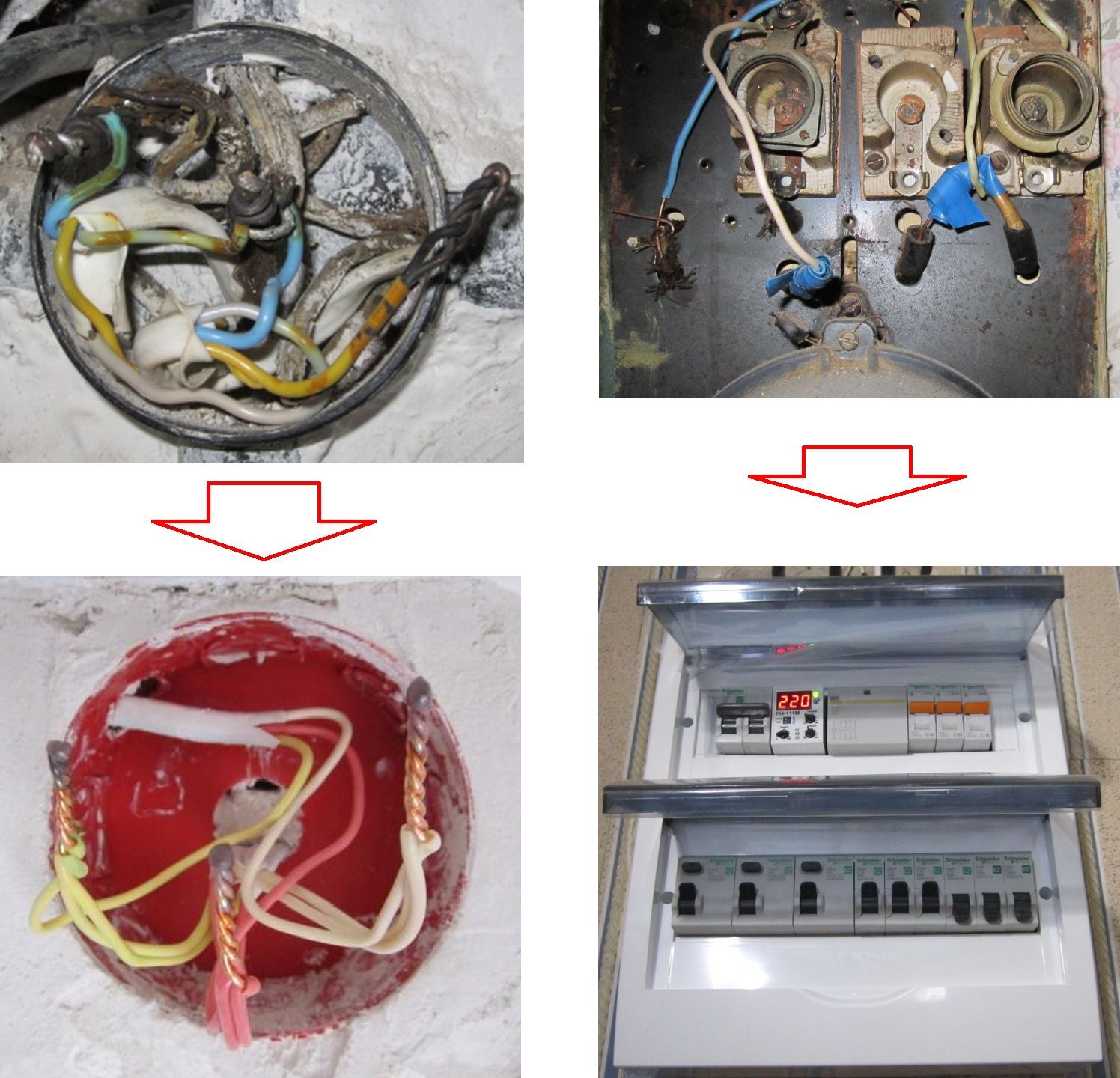

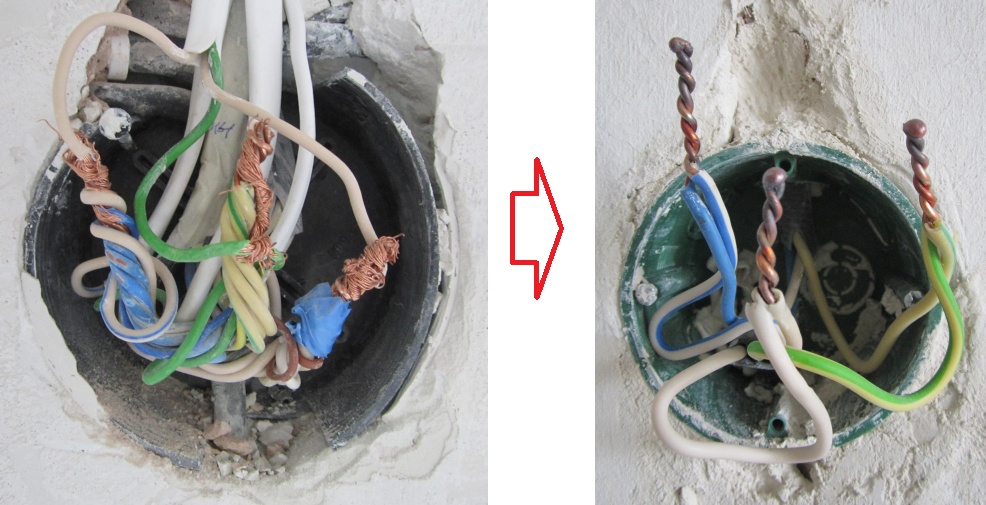

При реконструкции морально устаревших или ремонте щитов учитывайте действующие в момент производства требования и стандарты.

При составлении принципиальной (однолинейной) схемы щита предусмотрите отдельные линии для питания штепсельных розеток помещений и освещения. Количество линий зависит от применяемых электроприборов их расположения и потребляемой мощности. Экономия на групповых линиях сильно уменьшит надёжность. В СССР, при жёстком минимализме в строительстве, нагрузке свыше 1,3 (КВт Киловатт) требовалась отдельная линия. Каждую линию старайтесь защитить по максимуму.

Особое внимание к номиналам АВ, УЗО (автоматическим выключателям, устройствам защитного заземления). Назначение данных устройств защитить вашу проводку, жизнь, здоровье и имущество. Не экономьте на защитах.

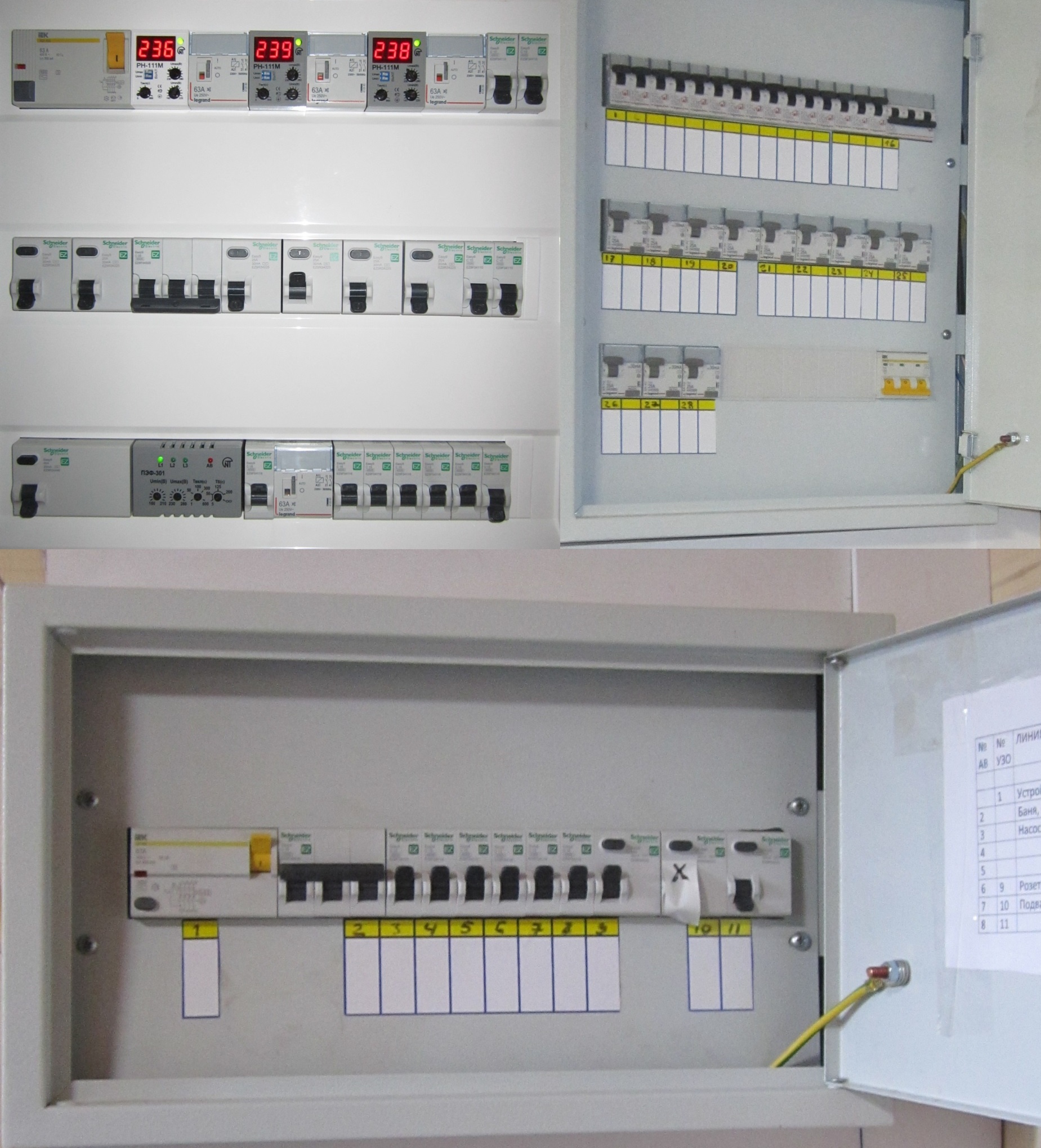

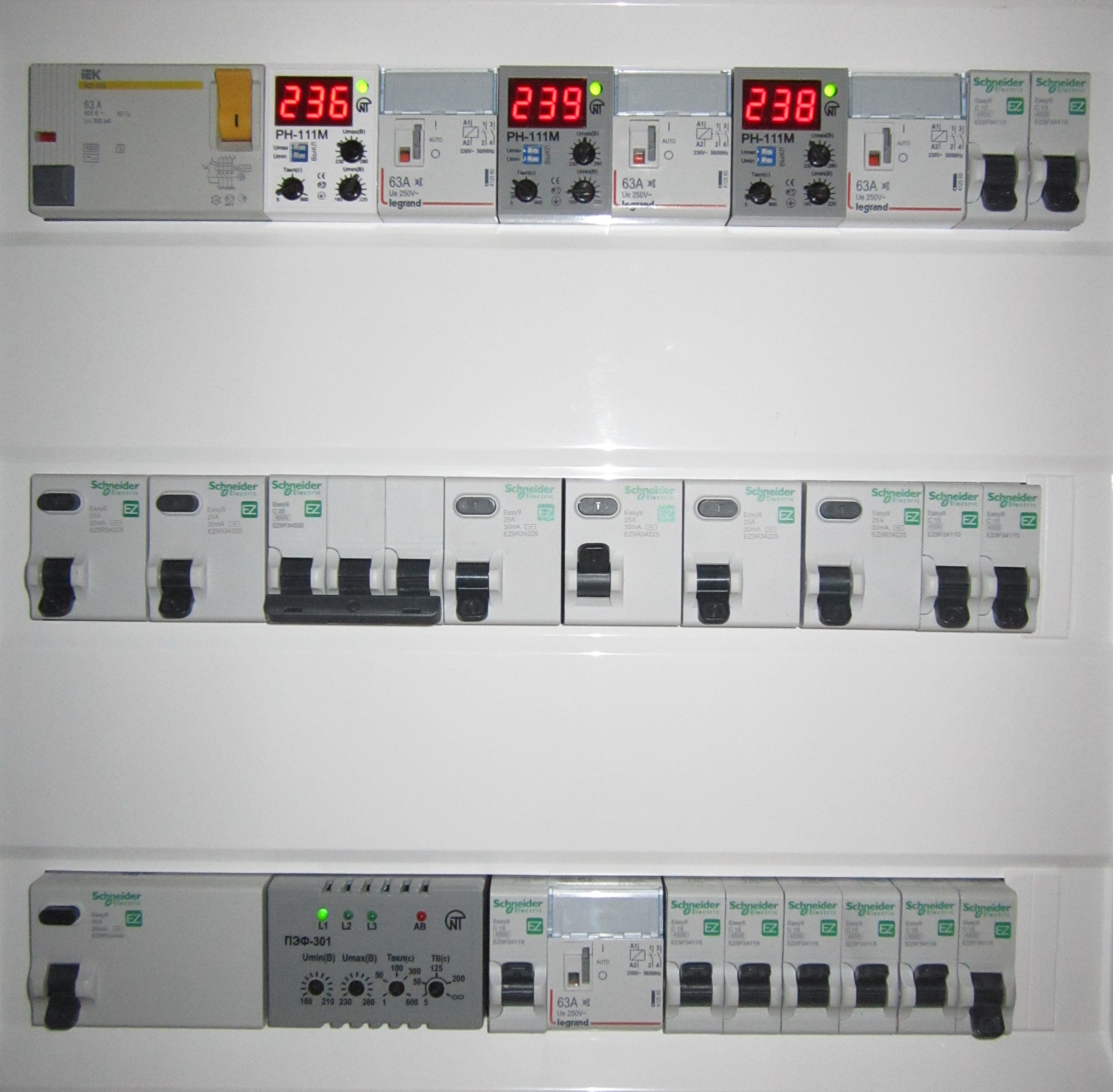

Пример установки защиты и автоматики в ЩР (щите распределительном)

Мы живём в 21 веке, пользуемся современной техникой. Почему бы тогда не скомплектовать щит защитой и автоматикой нашего времени? Применяйте современные средства защиты. Тем более что производятся они в, удобном для монтажа и сборки, модульном исполнении. Понятно, что стоимость щита вырастет. В случае не предвиденных обстоятельств (короткое замыкание, обрыв нуля, перенапряжение…) затраченные на защиту средства окупятся. Лучше быть готовым ко всему, тогда все обстоятельства становятся предвиденными. Сомневаетесь – обратитесь к специалисту.

Напоследок. На просторах интернета опубликовано ещё одно оригинальное применение щита.

Ещё одно применение электрического щита

Осипенко Сергей Яковлевич
