Как правильно соединить провода.

Сварочное соединение медных и алюминиевых проводов

Содержание:

# Соединение проводов

# Сварка алюминия и меди

# Способы соединения проводов

О соединении проводов сваркой я писал в статье «Как правильно соединить провода. Соединение сваркой». Давно хотел попробовать сварить своим сварочным аппаратом медные и алюминиевые провода. Надобности в этом не видел, в жилых помещениях алюминиевая проводка была запрещена (ПУЭ, п. 7.1.34; таблице 7.1.1.), поэтому не торопился. Приказ Минэнерго № 968 от 16.10.2017 года сделал возможным использовать сплав алюминия для электропроводки в жилом помещении. Это событие и подтолкнуло к проведению давней задумки.

Приступим? Проведём эксперимент:

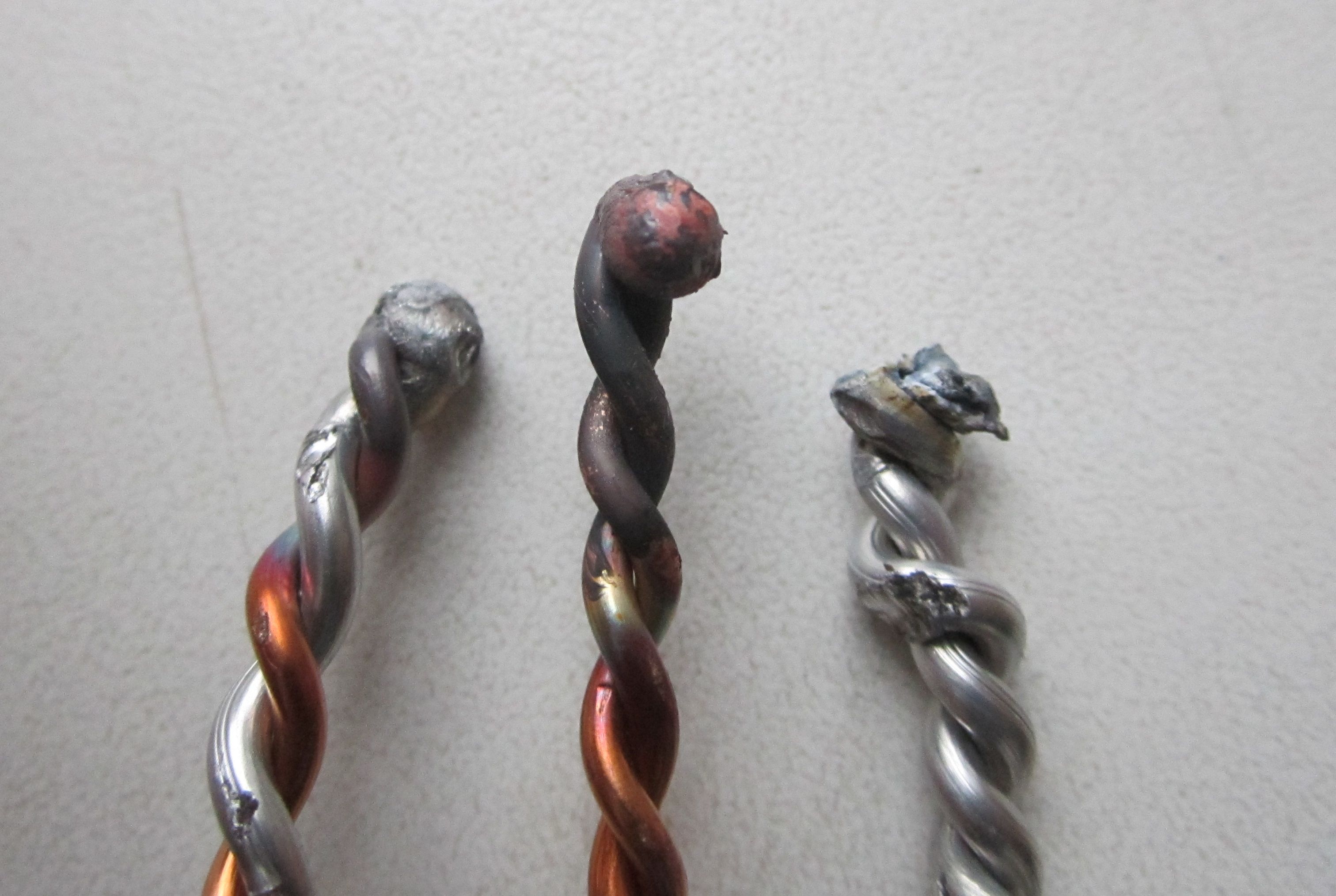

 Образцы соединений проводов сваркой

Сделал три образца соединений проводов сваркой. Медь – алюминий, медь – медь, алюминий – алюминий.

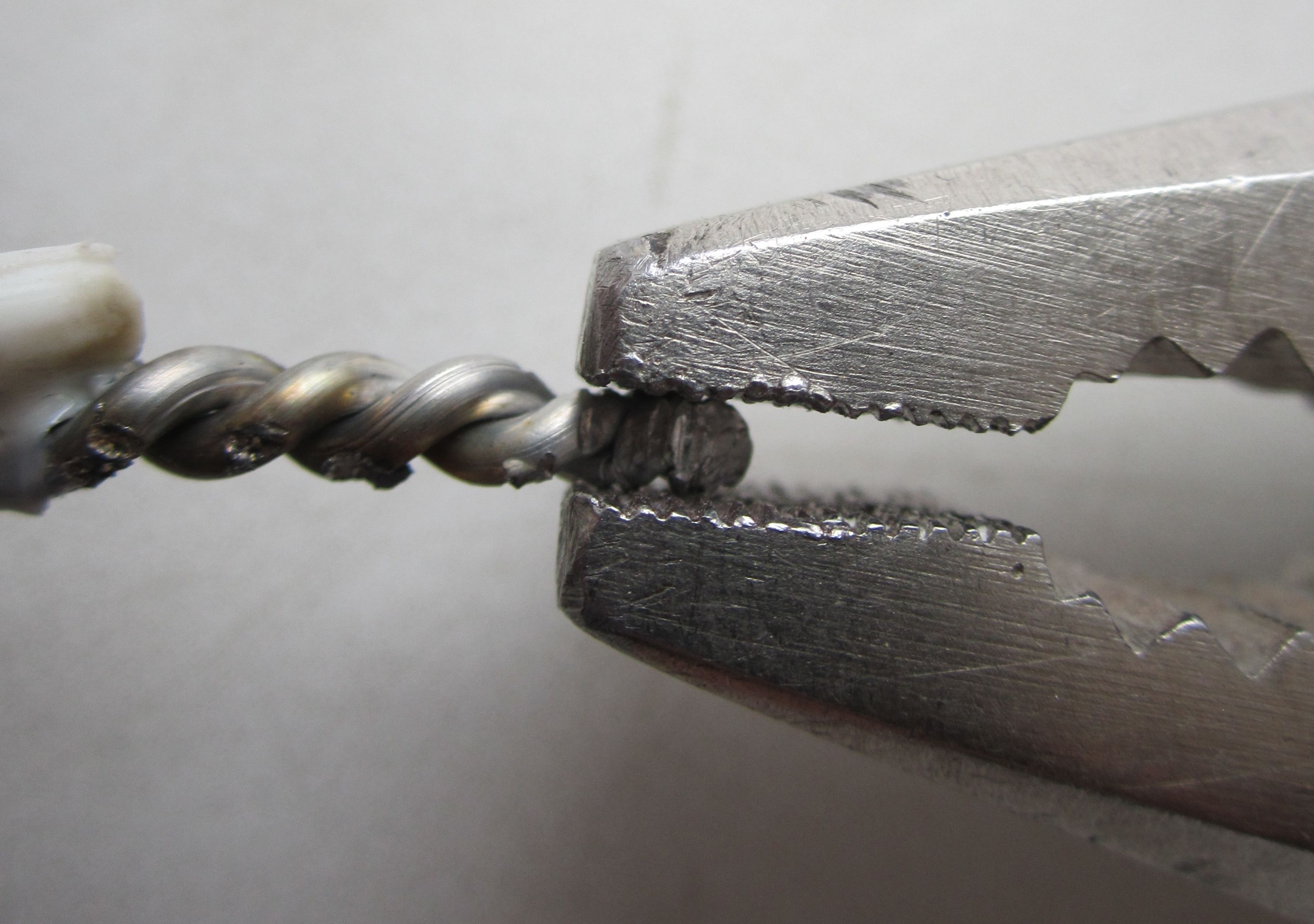

Образцы соединений проводов сваркой. Испытание

Провожу испытание. Пресса нет, поэтому просто сжимаю соединение пассатижами.

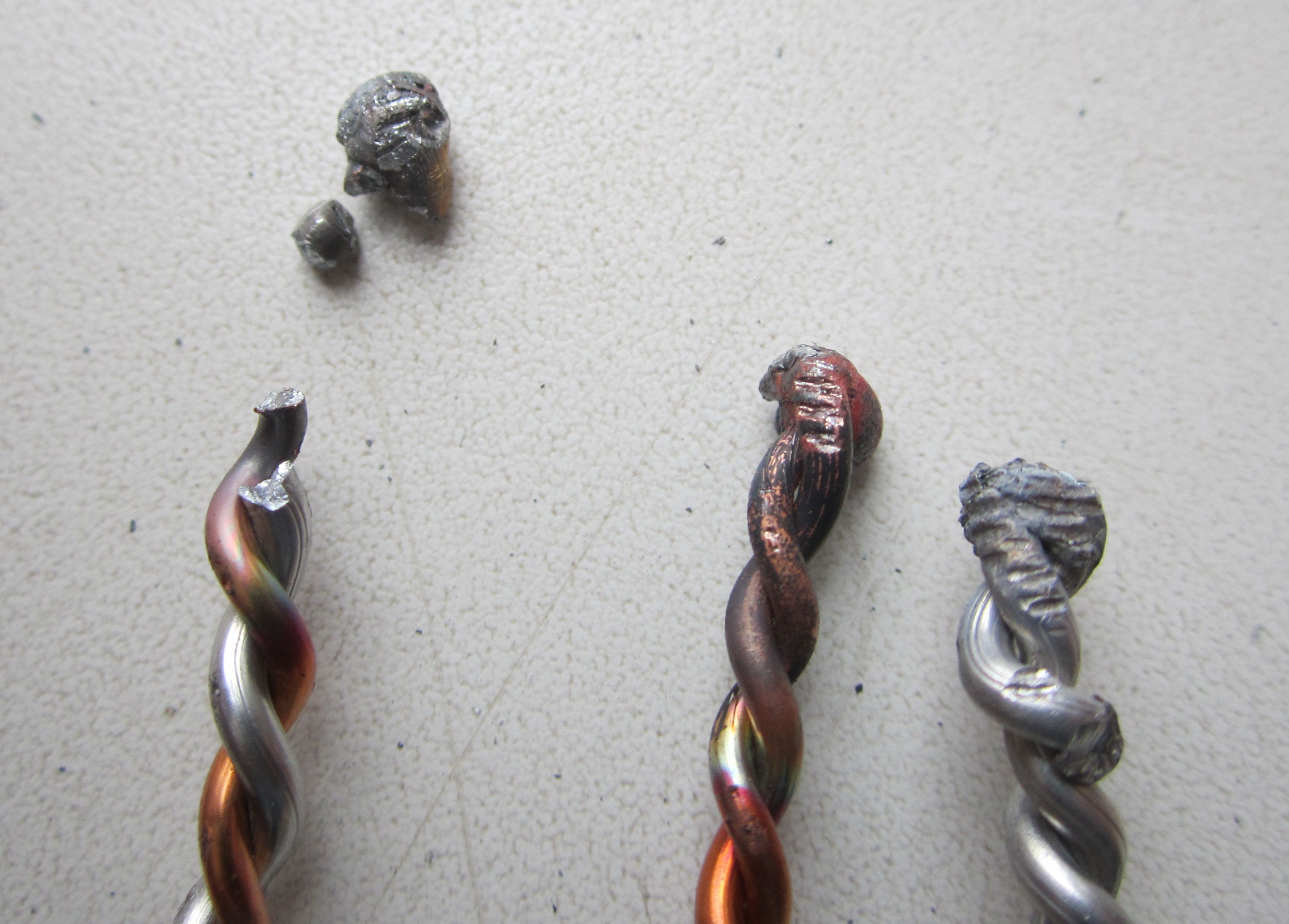

Образцы соединений проводов сваркой. Результаты испытаний

Медь – алюминий. Внешне выглядит нормально, при испытании соединение рассыпалось и отпало. Плохо. Данное соединение лучше не применять.

Медь – медь. Выглядит хорошо. При испытании соединение не потеряло своей прочности. На меди остался след от плоскогубцев. Значит материал однородный. Отлично.

Алюминий – алюминий. По внешнему виду выглядит не очень хорошо. После испытаний проявились трещины. Не качественно. Соединение, по технологии из статьи «Как правильно соединить провода. Соединение сваркой», лучше не делать.

Физику не обманешь. Существует много технологий сварки меди и алюминия. Есть и надёжные методы. Недостаток качественных технологий - довольно сложны или дорогие при применении в быту.

Делаю выводы:

Остаюсь  верным своим принципам. Вновь монтаж электропроводки выполнял только медными проводами. Так и буду делать. Не стану обращать внимания на разрешение применять алюминий. О недостатках алюминия и преимуществах меди в электропроводке написано много статей. Не стану повторяться. Главное надёжность.

Немного о соединениях. Практические советы, основанные на опыте:

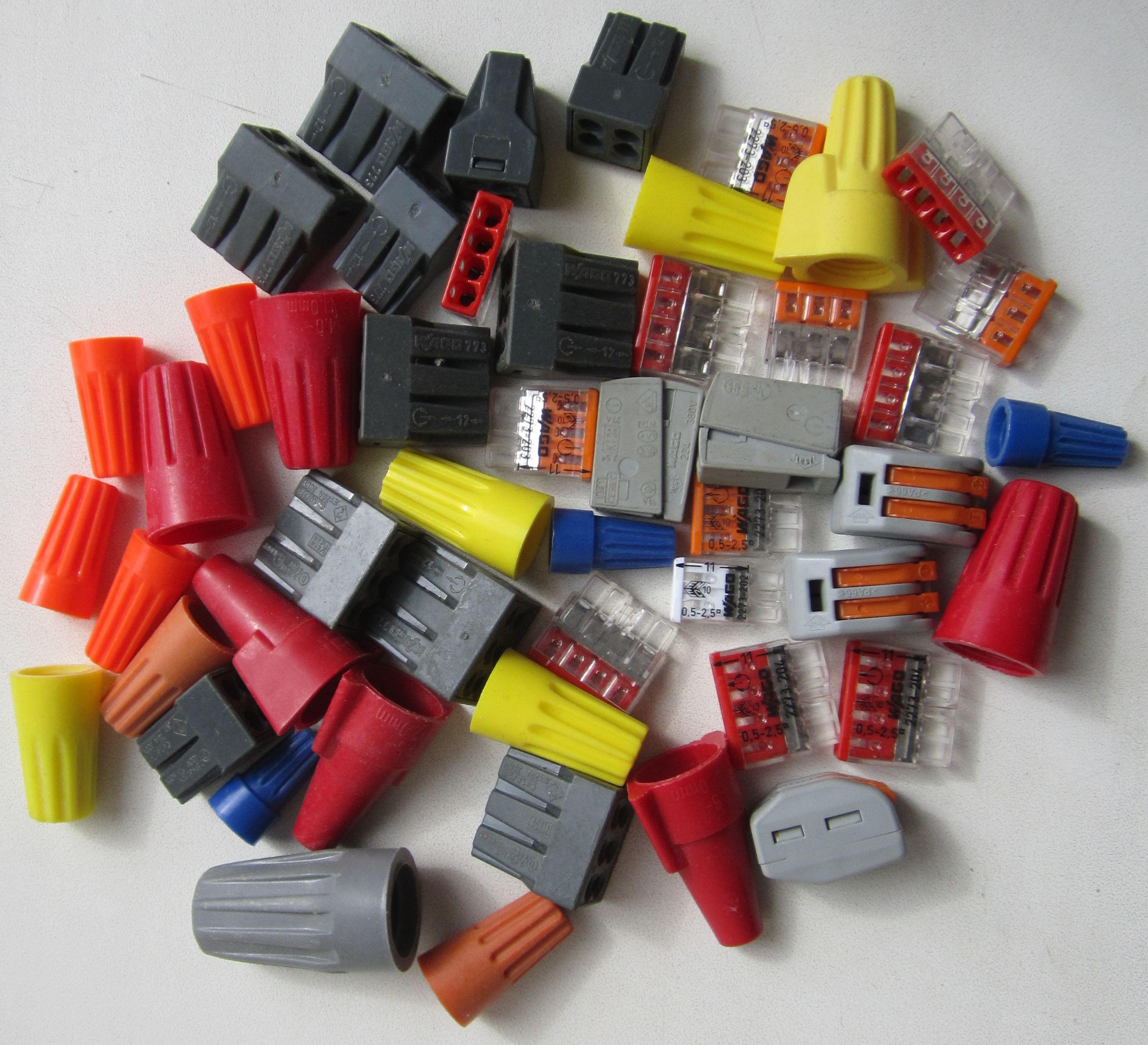

СИЗ, клеммы ВАГО

При ремонте проводки в силовых цепях на алюминиевых проводах, для того что бы уйти от перехода медь – алюминий, применять только алюминиевый провод. Соединение - качественной скруткой, на которую накручиваю СИЗ. Их так же называют - колпачок для скрутки проводов СИЗ, зажим соединительный изолирующий СИЗ. Разный производитель, другое название.

В цепях освещения (реже, не всегда устраивают габариты и стоимость) клеммы ВАГО. Соединители брать только отличного качества и проверенных производителей.

Это точка зрения, моя (профессионала и человека), которая не противоречит существующим правилам и требованиям.

Осипенко Сергей Яковлевич
