Как перенести счётчик. Бюджетный вариант

Как перенести счётчик. Бюджетный вариант

В квартире капитальный ремонт! Это действие случается не часто. Обычно при смене хозяев. Обновляется практически всё. Полностью сдираются обои, шпаклюются все трещины. Заменяется сантехника. Доходят руки и до электричества. Правда, в данном случае, частично. Дано задание сделать по возможности дешевле, не уменьшая уровня защиты. Замене подлежит счётчик и защиты по току. Учесть то, что на кухне и для стиральной машины нужно будет усилить проводку. Остановлюсь подробнее на работе, связанной со счётчиком электрической энергии и защитами проводки от перегрузки и короткого замыкания.

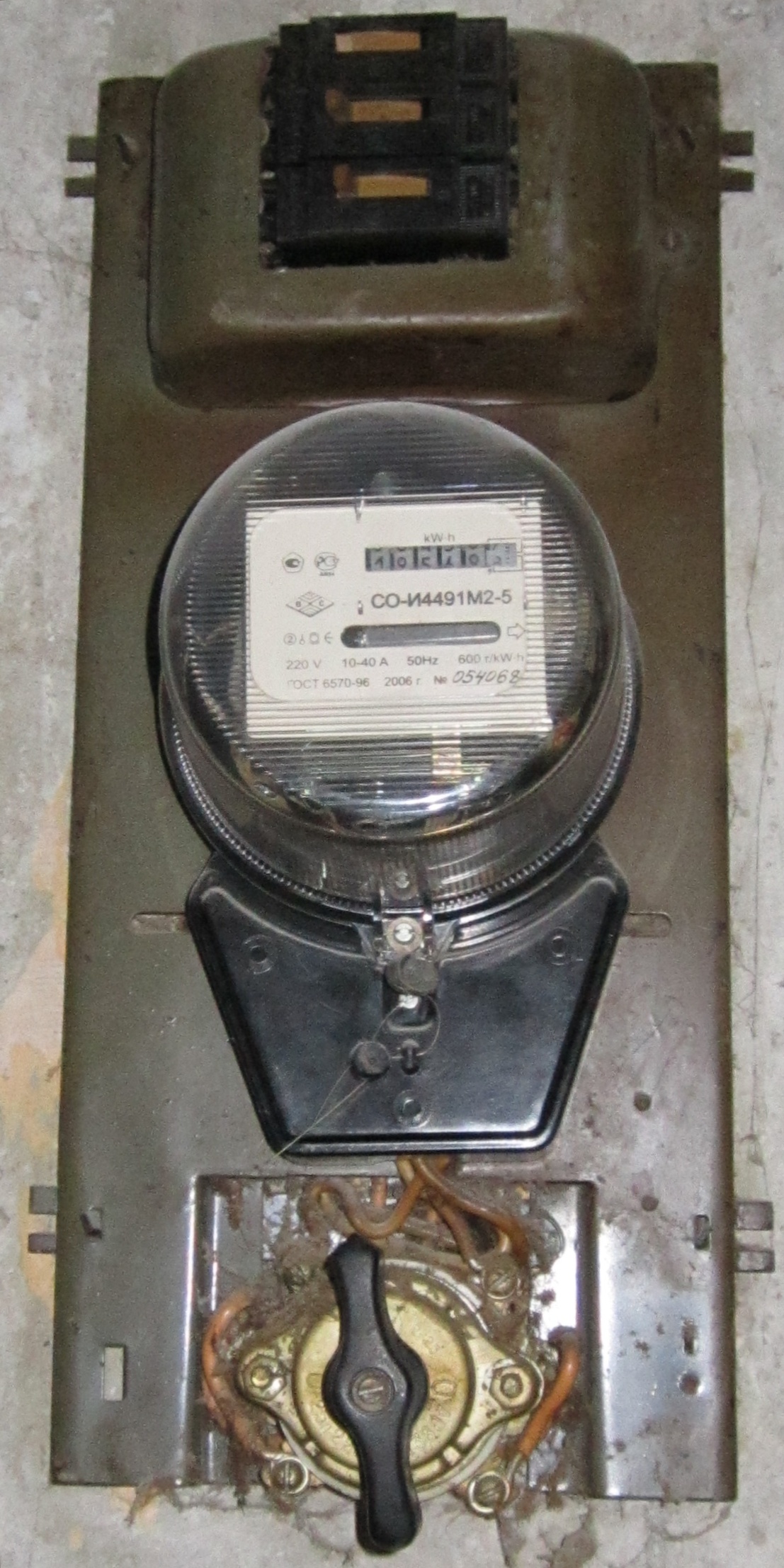

Щиток старого типа

Знакомый щиток? Очень распространённая модель в 70…80-х годах двадцать первого века. Что только не придумывали люди для придания более красивого вида данному изделию. В данном случае щиток был спрятан в специально сделанный для этого шкафчик. Фото нет, меня пригласили тогда, когда этот шкафчик был разобран, остались только крепежи.

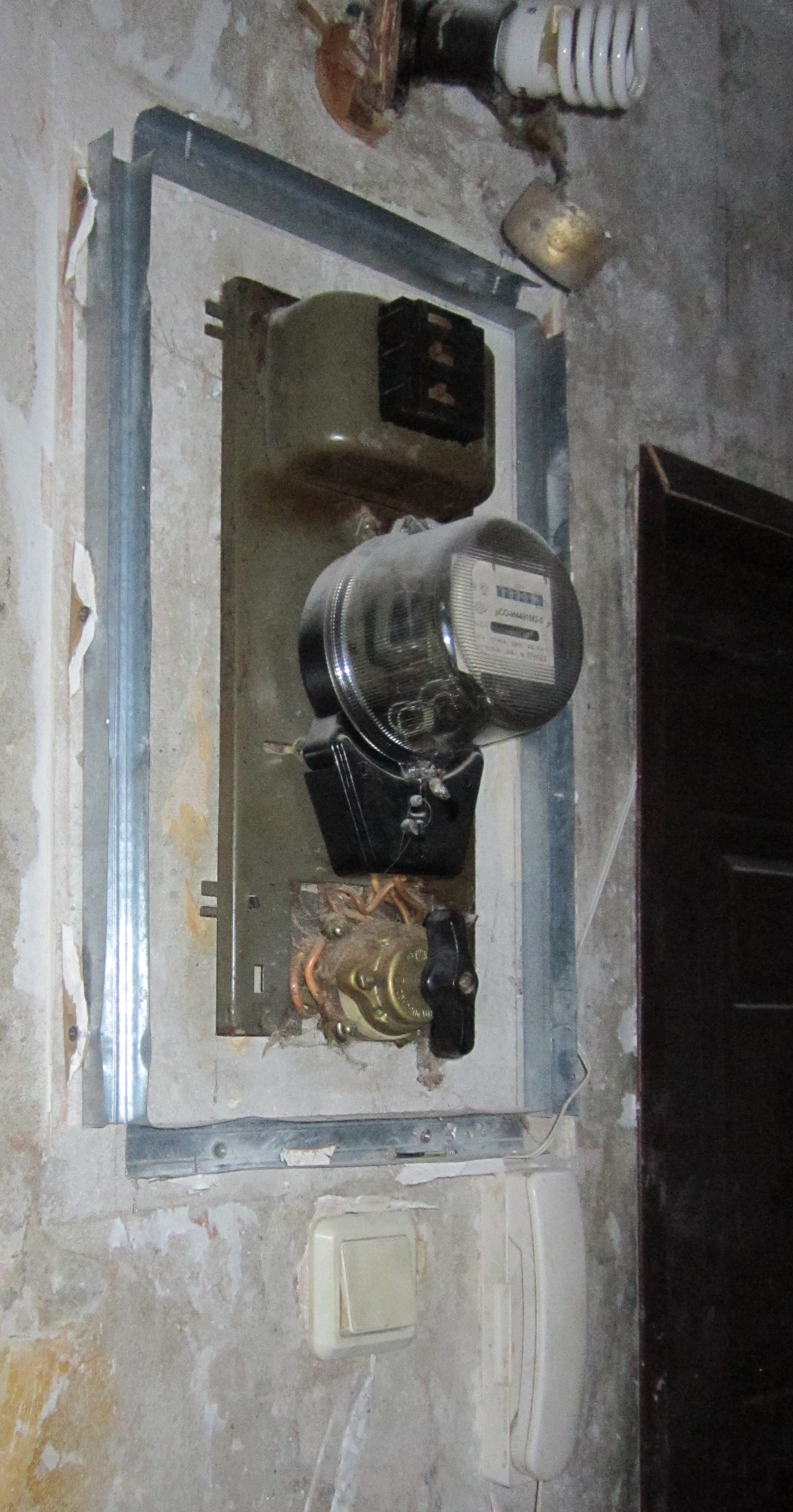

Общий вид. До

Было принято решение перенести, заменяемый счётчик вместе со щитком и защитами, на смежную стенку в кармане лестничной клетки. К тому же этот карман отделён от лестничной клетки дополнительной дверью. В коридоре появляется свободное место, да и, положа руку на сердце, щиток не является украшением. Опять же для проверки (Энергосбытом, например) обеспечивается свободный доступ к счётчику, даже без присутствия дома хозяев.

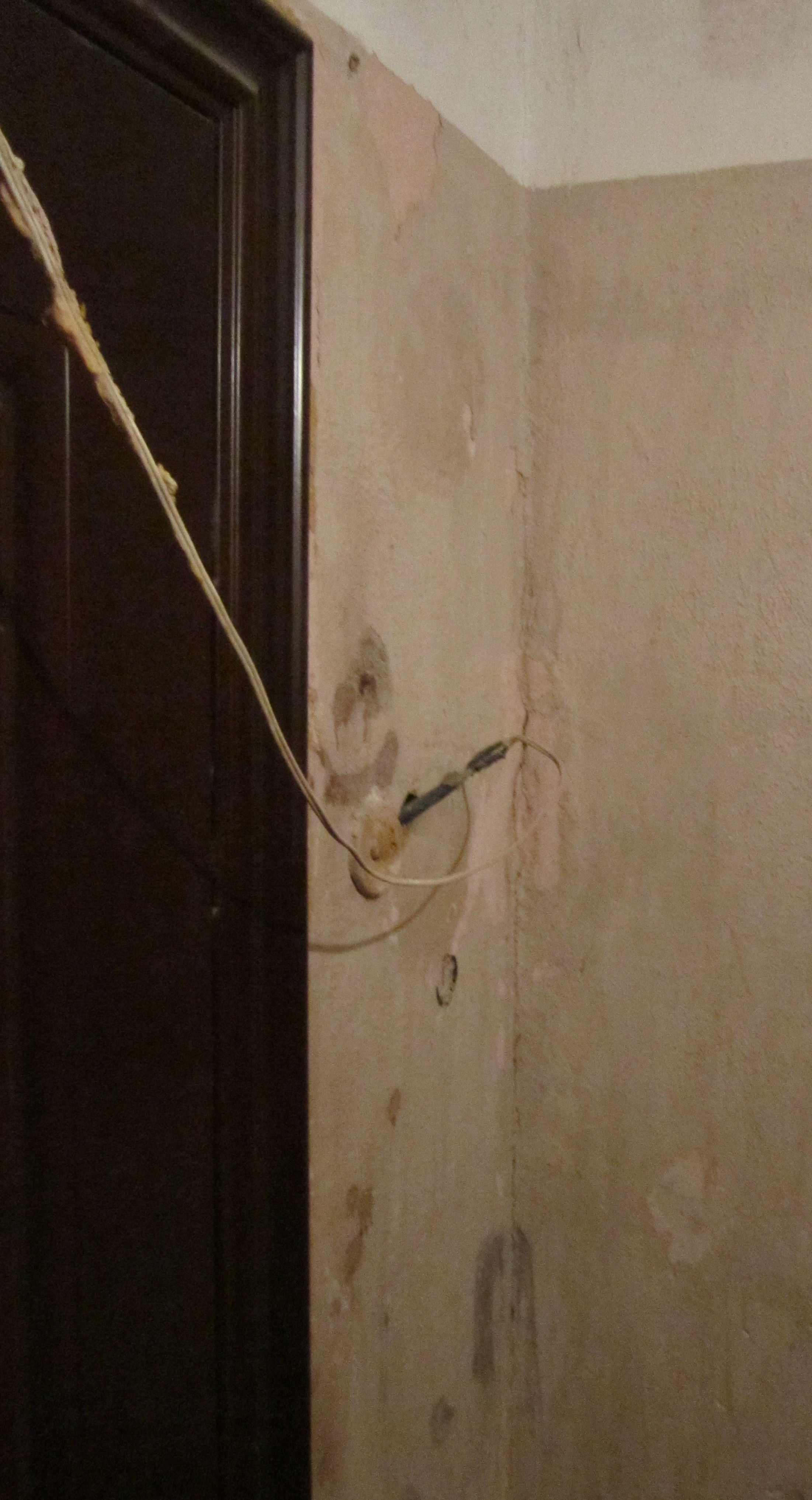

стена в кармане

Приступаем к работе. Снимаем щиток, осторожно, не повреждая проводов, разбиваем технологическое отверстие в стене. Первое что приходит в голову во время и после выполнения этих операций: не всё здесь хорошо с точки зрения пожарной и электробезопасности при монтаже и эксплуатации данных электроизделий.

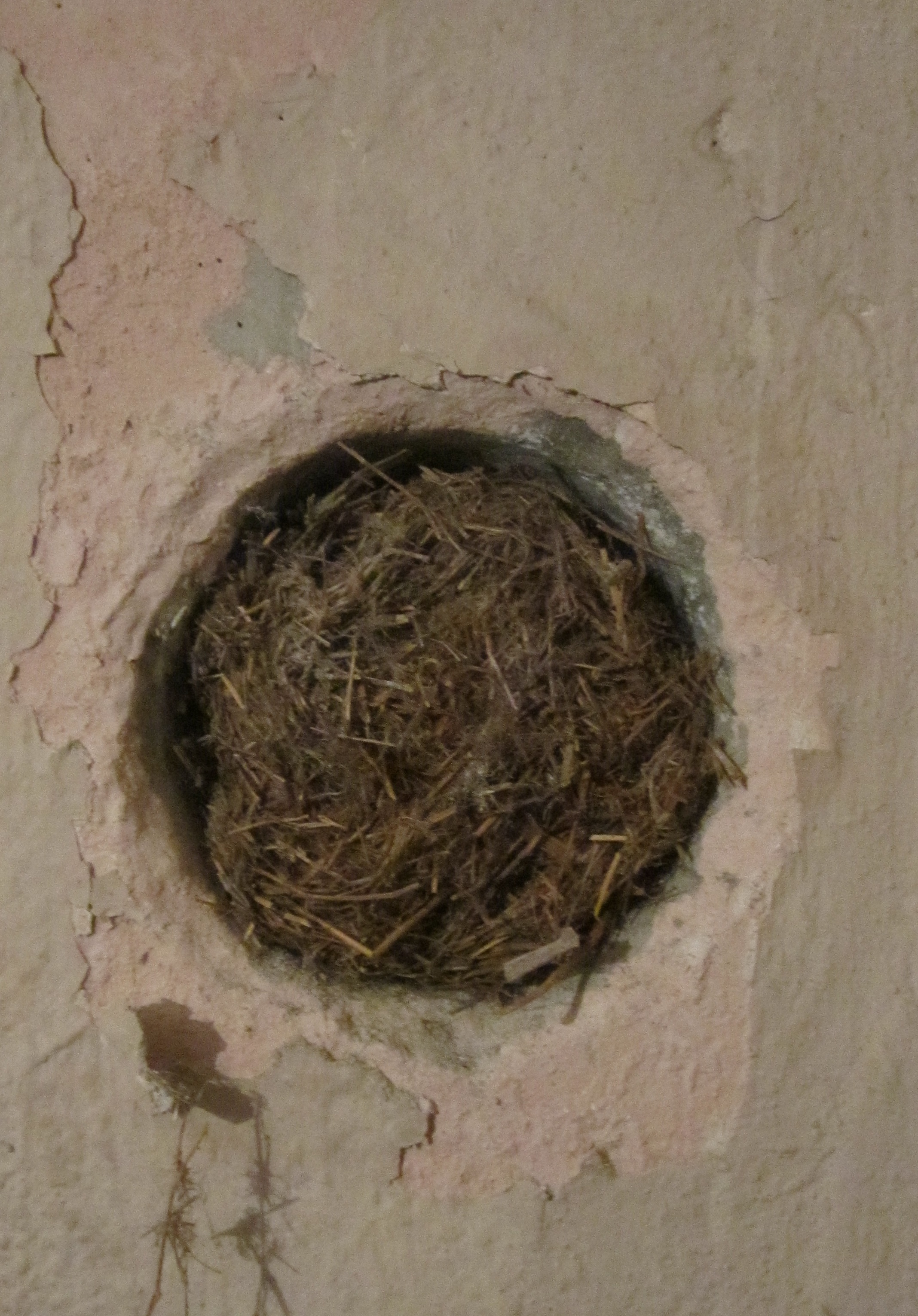

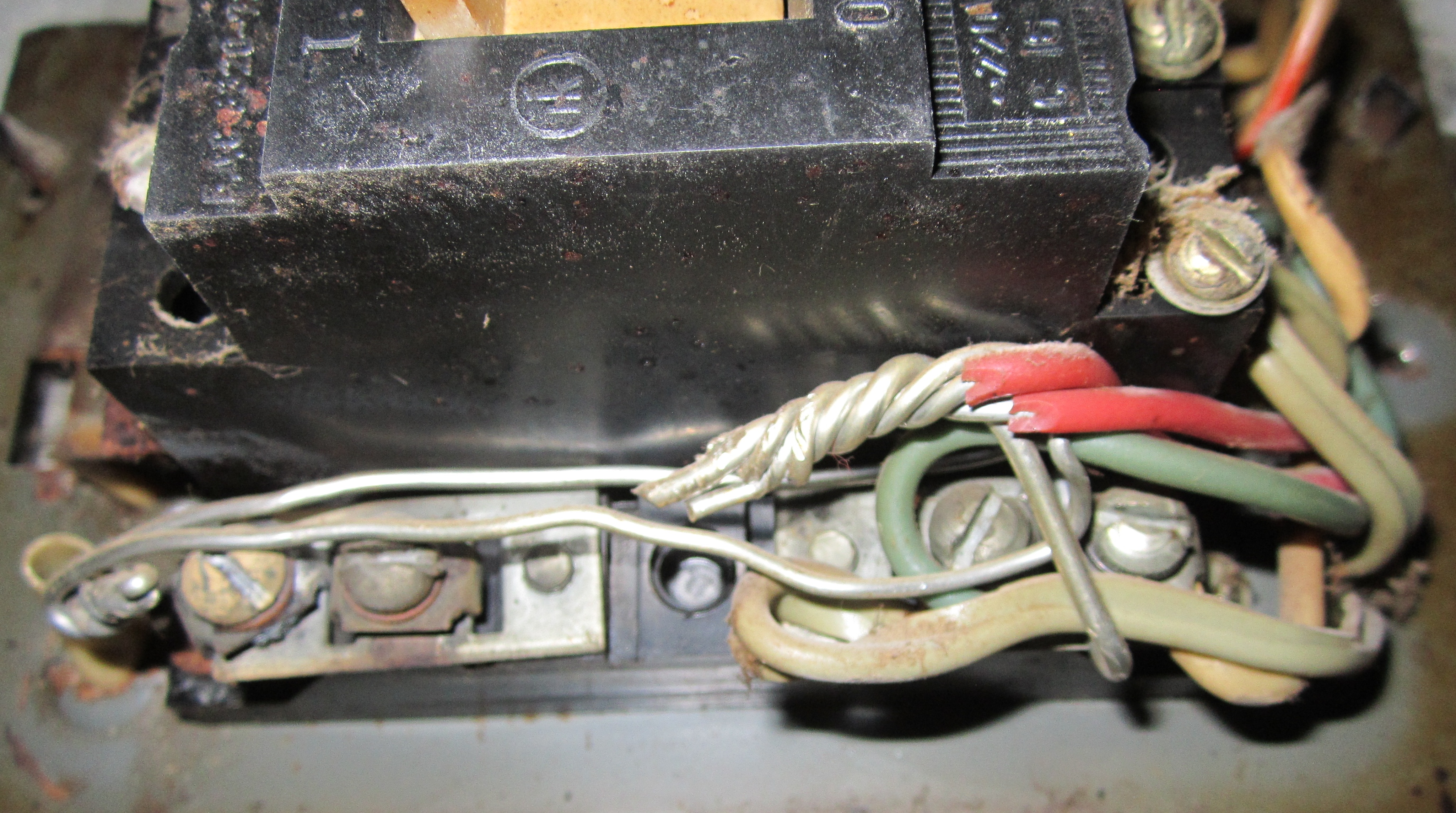

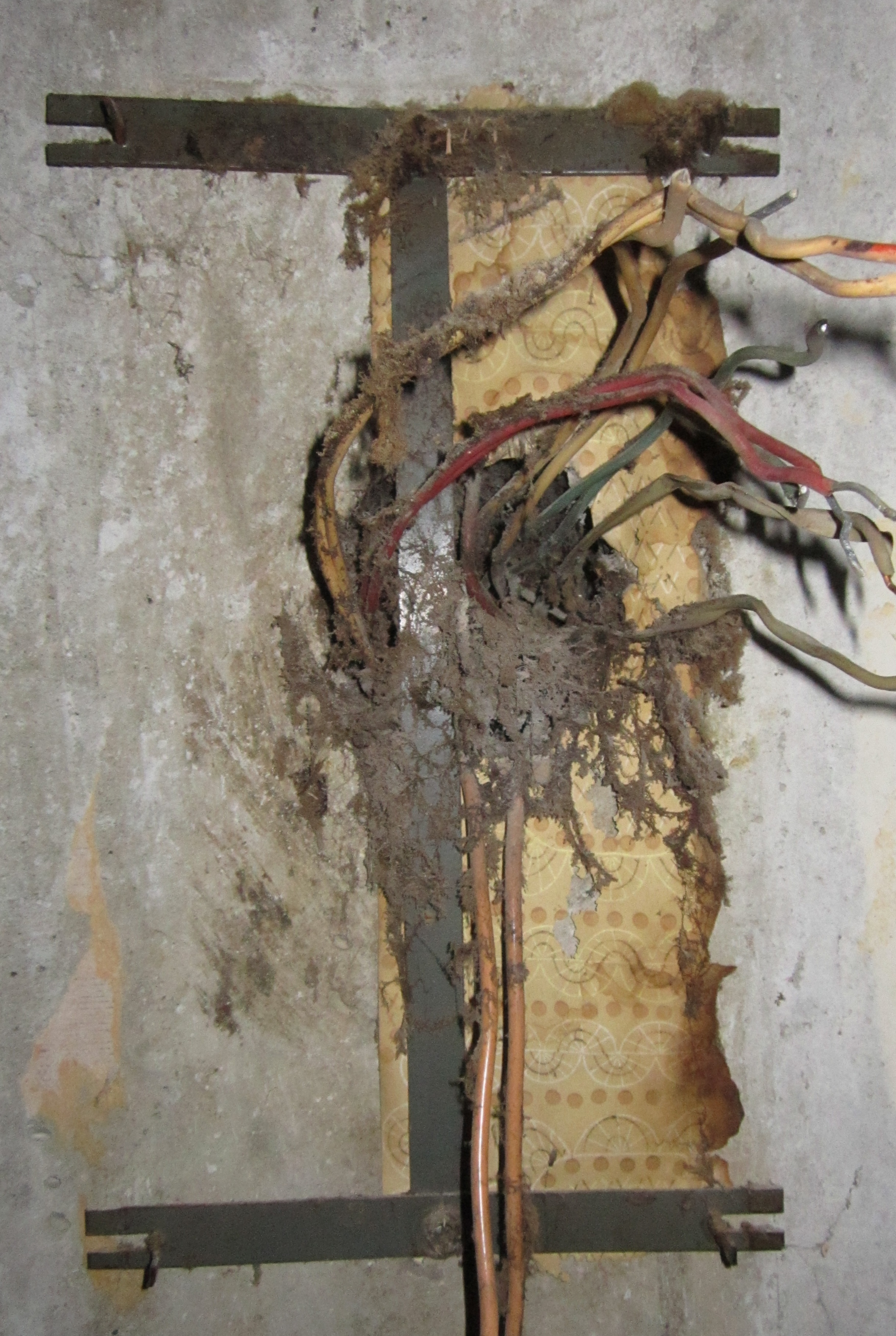

маленький ужастик

маленький ужастик

маленький ужастик

Отверстие готово. Перетягиваем провода, закрепляем щиток, приступаем к расключению. Немного о комплектации. Для комплектации берём бюджетные, сертифицированные автоматические выключатели. Учитывая срок службы проводки (электропроводка полностью не меняется) уменьшаем номиналы автоматов. Добавляем автоматы на дополнительные линии (на кухню и к стиральной машине), для защиты ввода.

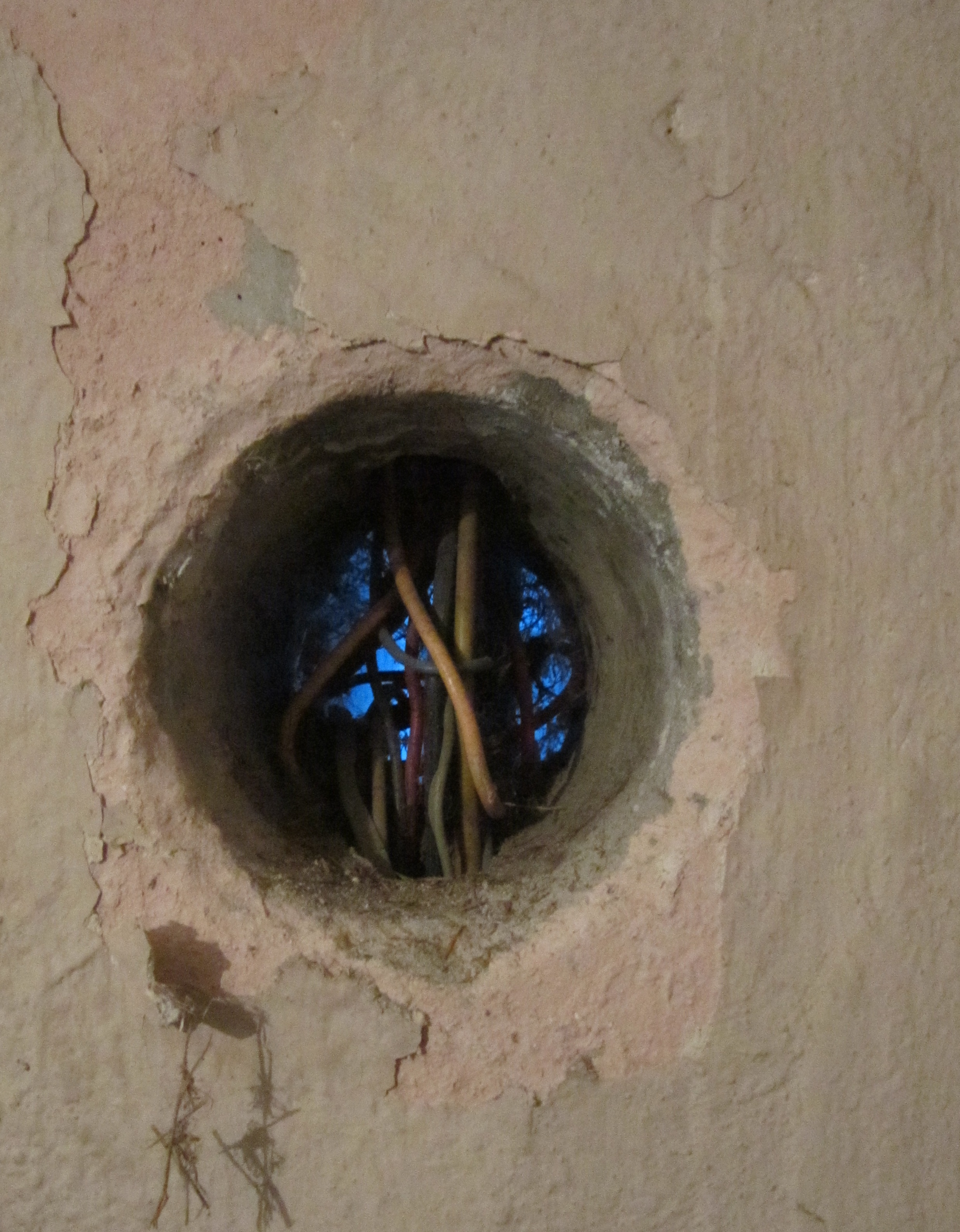

Подготовлено место для нового щитка

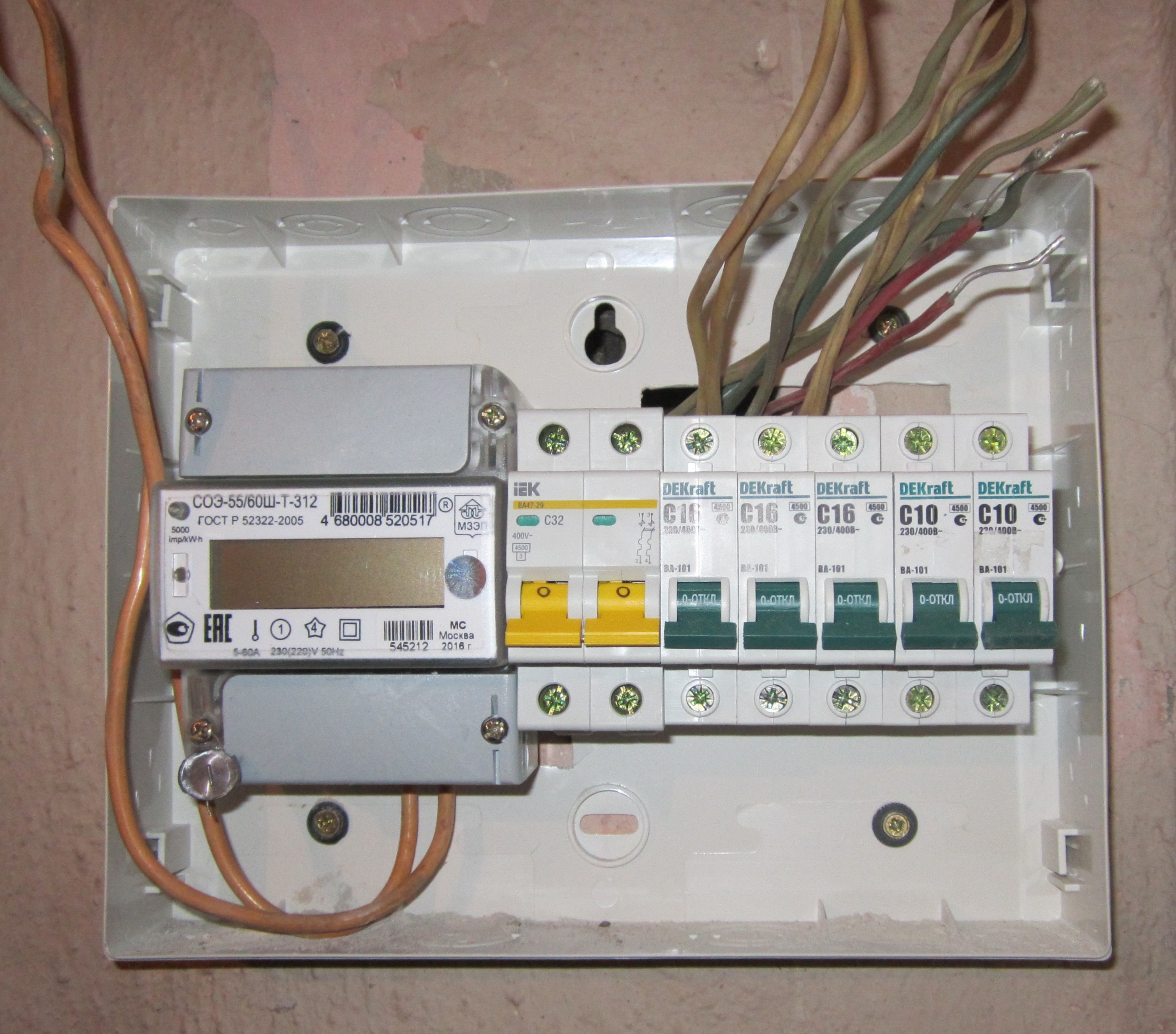

готово к расключению

Всё. При наличии необходимых знаний, умений и инструмента потребуется не так много времени для выполнения этой работы. Обращайтесь. Вот как выглядит результат труда.

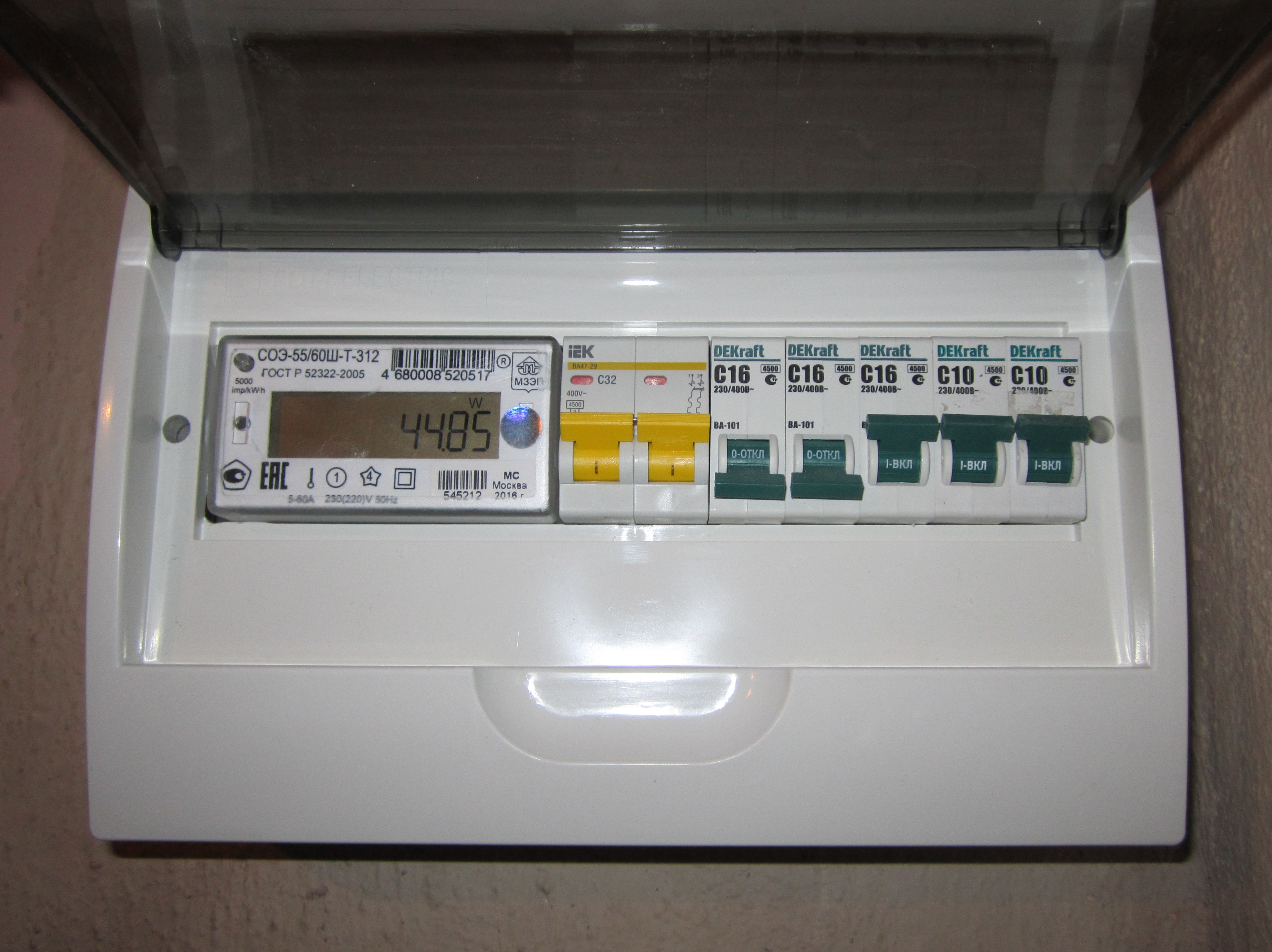

готово

Если снова окажусь здесь после окончания ремонта, сделаю фото, как это будет выглядеть окончательно. Очередь электрика в технологической цепочке ремонта находится после черновой и до чистовой отделки.  Если всё сделано хорошо, про электрика забывают. Так и должно быть. Пусть всё работает.

Не забудьте согласовать перенос с энергоснабжающей организацией. Это не глобальное изменение, но, тем не менее, так будет лучше.

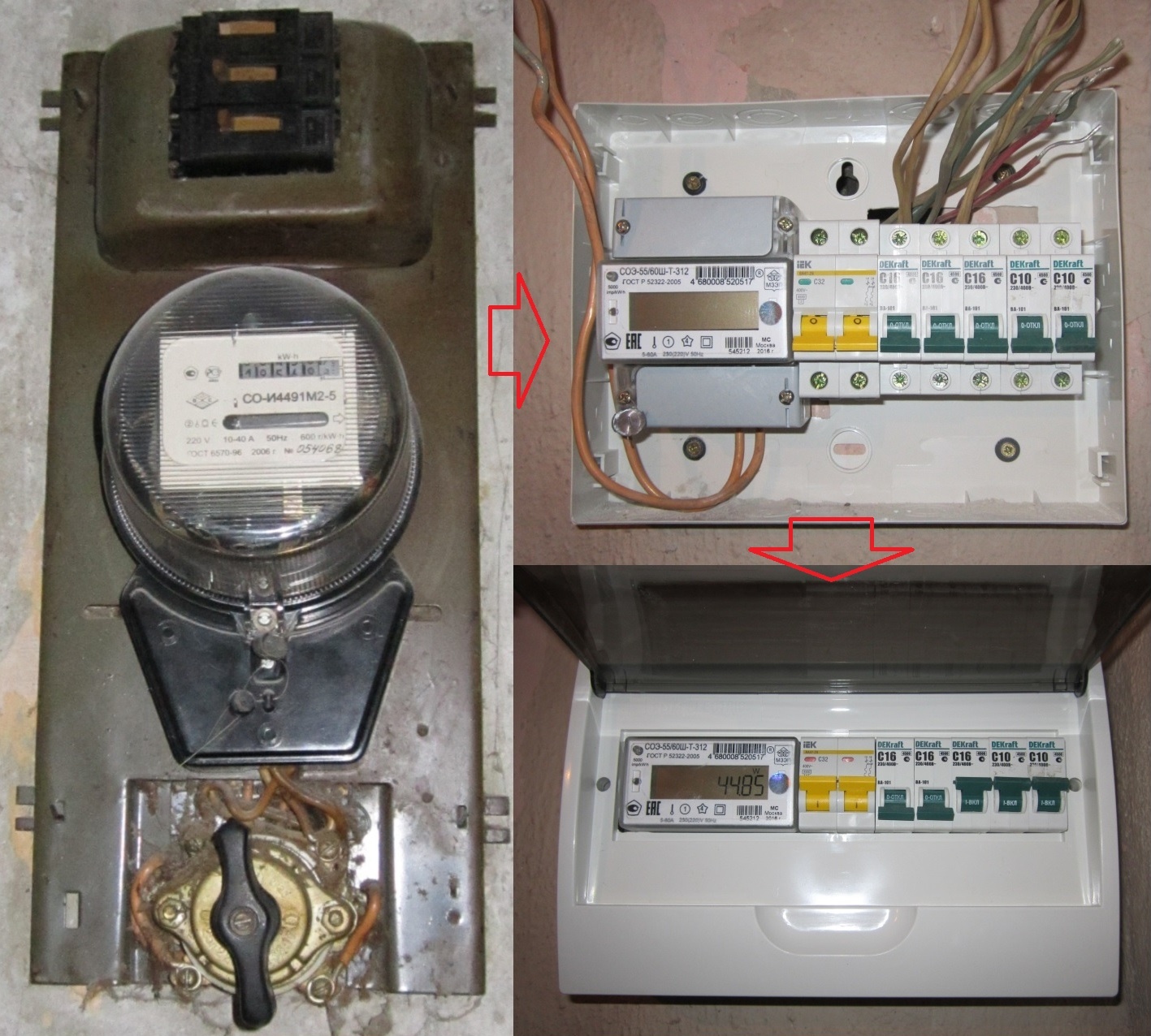

Перенос счётчика

Осипенко Сергей Яковлевич
