После публикации статьи «Как измерить потребляемую мощность и проверить счётчик» у читателей возникли вопросы. Главный, как правильно измерять ток, напряжение и сопротивление. В этой статье отвечаю на этот вопрос.

Часто требуется знать основные электрические величины. Например, для проверки электрического счётчика и вычисления потребляемой мощности. Нужно установить стабилизатор или нет. Почему не работает электроприбор. Да мало ли вопросов может возникнуть при эксплуатации электронной и электрической техники. Кратко с примерами и иллюстрациями научимся измерять ток, напряжение и сопротивление.

Работа электрика относится к опасным профессиям. При измерениях соблюдайте осторожность, Правила техники безопасности и меры электробезопасности.  При изменении  сопротивлений в схеме убедитесь, что схема отключена от питания, и все конденсаторы в схеме полностью разряжены. Соблюдайте требования инструкции по эксплуатации.

Для измерений возьмём цифровой мультиметр DT-832. Для бытовых целей, по многим параметрам, это вполне подходящий прибор.

Подготовка к измерениям

При измерении напряжения и сопротивления подключение щупов одинаковое. Красный щуп в гнездо «VΩmA» черный - в гнездо "СОМ". Для достижения наибольшей точности, желательно, что бы измеряемая величина находилась в середине установленного диапазона (предела). Это относится к стрелочным приборам, электронным, я думаю, хуже не будет.

Измерение напряжения

Напряжение измеряется в Вольтах.Вольт - русское обозначение: В; международное: V .

Измерение постоянного напряжения

Переключатель функций в положение DCV — Direct Current (постоянный ток). Устанавливаем ожидаемый предел. Если не знаете, предел  напряжения - установите больший предел.

Подсоединяем концы щупов к измеряемому источнику напряжения. Полярность напряжения  на дисплее при этом будет соответствовать полярности напряжения на красном щупе.

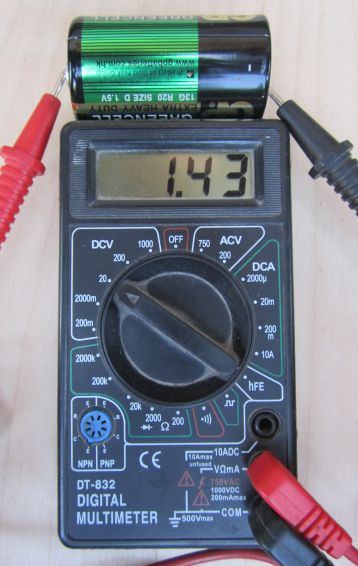

измерение постоянного напряжения DT-832

Переключатель функций в положение DCV, предел 20 Вольт. Напряжение 1,43 Вольта. Полярность напряжения - красный щуп плюс, черный минус.

Измерение переменного напряжения

Переключатель функций в положение ACV — Alternating Current (переменный ток). Устанавливаем ожидаемый предел. Если не знаете, предел  напряжения - установите больший предел.

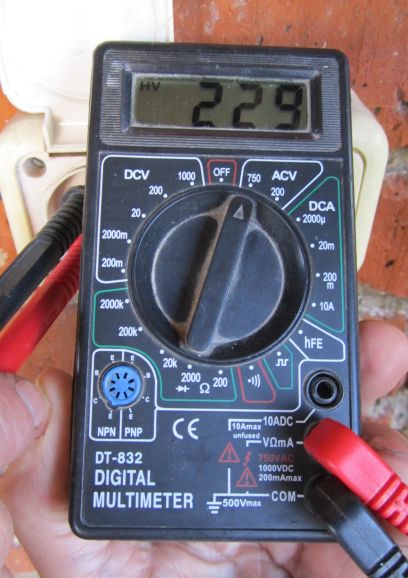

измерение переменного напряжения DT-832

Переключатель функций в положение ACV, предел 750 Вольт. Напряжение в сети 229 Вольт.

Измерение сопротивлений

Сопротивление измеряется в Омах. Ом русское обозначение: Ом; международное обозначение: Ω.

Переключатель функций в положение Ω, предел - на требуемый диапазон. При  разомкнутых щупах на дисплее высвечивается "1". Подсоединяем щупы к измеряемому сопротивлению. Если величина измеряемого сопротивления больше предела индикатор высветит "1". Выберите больший предел измерений.

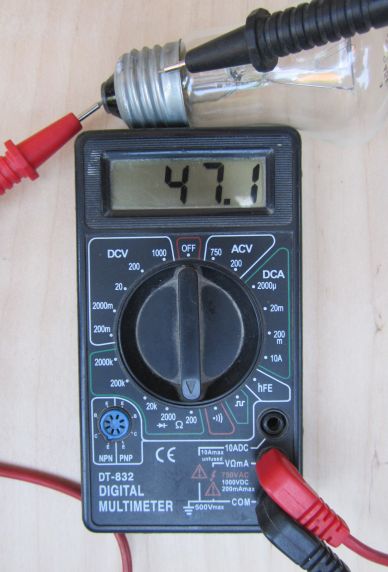

измерение сопротивления DT-832

Переключатель функций в положение Ω, предел 200 Ом. Сопротивление лампочки 47,1 Ом.

Измерение тока

Ток измеряется в Амперах. Ампер русское обозначение: А; международное: A.

Ток измеряется при разрыве цепи. Измерение тока сложнее, опаснее и требует навыков работы с приборами. Да и требуется реже, чем измерение напряжения и сопротивления. Поэтому расскажу про менее опасную методику измерения переменного тока токовыми клещами M-266C. Прибор профессиональный. Более дорогой и больший по габаритам, чем мультиметр DT-832, подробно на нём не останавливаюсь. Для бытовых целей достаточно иметь цифровой мультиметр DT-832.

Токовыми клещами М-226, по описанной выше методике, можно измерить напряжение и сопротивление. При подключении к прибору приставки М-261, им можно пользоваться как мегаомметром. Мегаомметр - прибор для измерения больших значений сопротивлений. Используется для измерения сопротивления изоляции проводов и кабелей, разъемов, трансформаторов, обмоток электрических машин и других устройств.

Переключатель функций в положение ACA. Выбираем ожидаемый предел. На индикаторе высвечивается цифра "1" - включаем более высокий предел. Заводим в «клещи» прибора, при нажатом слева рычаге, один из проводников с током. Отпускаем рычаг. Смотрим показания, они показываются, пока провод находится в «клещах». Для того что бы показания остались  на дисплее нажимаем справа на кнопку «DATA HOLD».

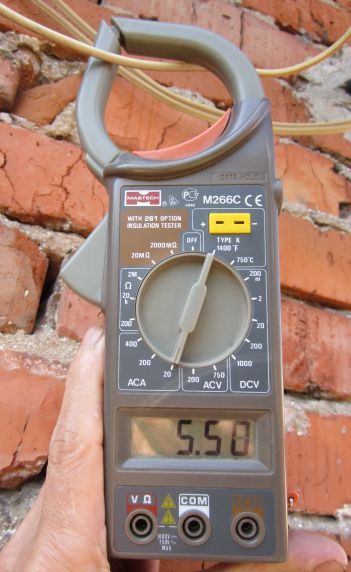

измерение переменного тока М-226С

Переключатель функций в положение ACA. Предел 20 Ампер. Ток в цепи 5,5 Ампер.

Вот коротко о методиках измерения основных электрических величин. Конечно, лучше вызвать специалиста для замеров и диагностики электропроводки. Это не всегда возможно. Например, когда требуется самим замерять напряжения, в разное время суток (для определения необходимости  установки стабилизатора или поиска причины сложной неисправности). При наличии прибора теперь Вы можете сами сделать замеры.

В Перми можно приобрести прибор с описанным выше принципом работы, их сейчас много типов. Они доступны по цене и простые в эксплуатации, предназначенных, как для профессионалов так и для бытовых целей.

Повторюсь: проводите измерения осторожно, соблюдая инструкцию по эксплуатации, Правила техники безопасности и меры электробезопасности.

Успехов в этом опасном и ответственном деле!

Осипенко Сергей Яковлевич
