Как измерить потребляемую мощность и проверить счётчик

Как измерить потребляемую мощность и проверить счётчик

Содержание:

# Условные обозначения на счётчике

# Измерение тока

# Измерение напряжения

# Расчёт характеристик по данным измерения

Знать мощность требуется во многих случаях. Например: Для расчёта требуемых сечений кабеля электропроводки.

Для определения расхода электроэнергии (потребляемая мощность). Остановимся на потребляемой мощности подробней.

Обозначение  мощности – английская буква P. Единица измерения – Ватт (W, Вт). 1000 Вт = Киловатт

Единица измерения использованной  электроэнергии Киловатт-час. Киловатт-час равен количеству энергии, потребляемой устройством мощностью один киловатт в течение одного часа (мощность, умноженная на время).

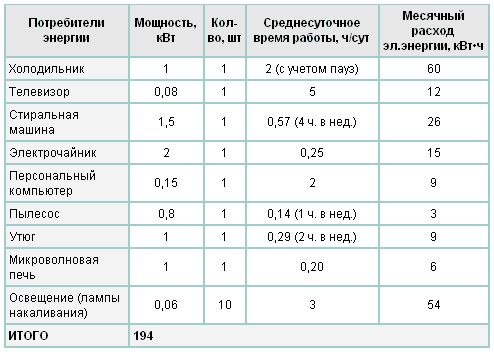

Сейчас много бытовой техники. В таблице (опубликована в интернете, со многими данными можно поспорить)  приведены ориентировочные данные   мощности, количества бытовой техники среднестатистической семьи. Указаны примерное время работы в часах и месячный расход электроэнергии.

ориентировочные данные мощности, количества бытовой техники, время работы в часах и месячный расход электроэнергии.

Конечно данные усреднённые, можно составить подобную таблицу для своей техники. Посчитать по новым данным. Если реальный расход и примерный расчёт на много отличаются, есть повод  проверить счётчик.

Как можно измерить мощность в быту? Самый распространённый способ при помощи счётчика электроэнергии.

По современному счётчику электроэнергии можно узнать не только расход электроэнергии. Можно определить ещё несколько видов нужной информации.

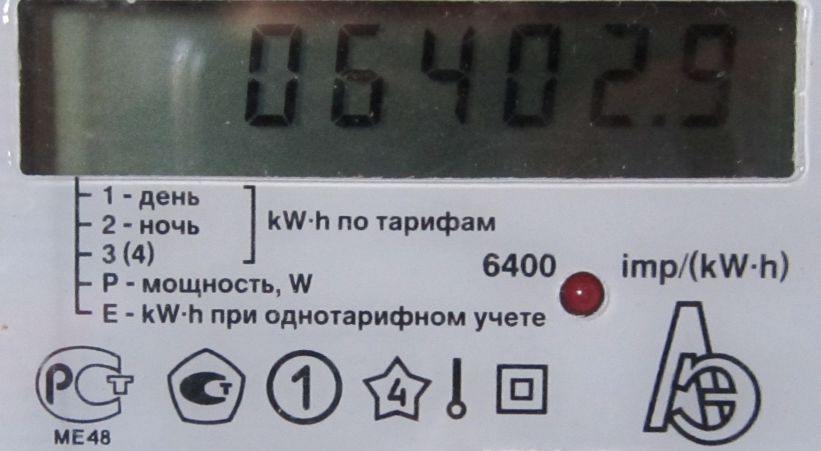

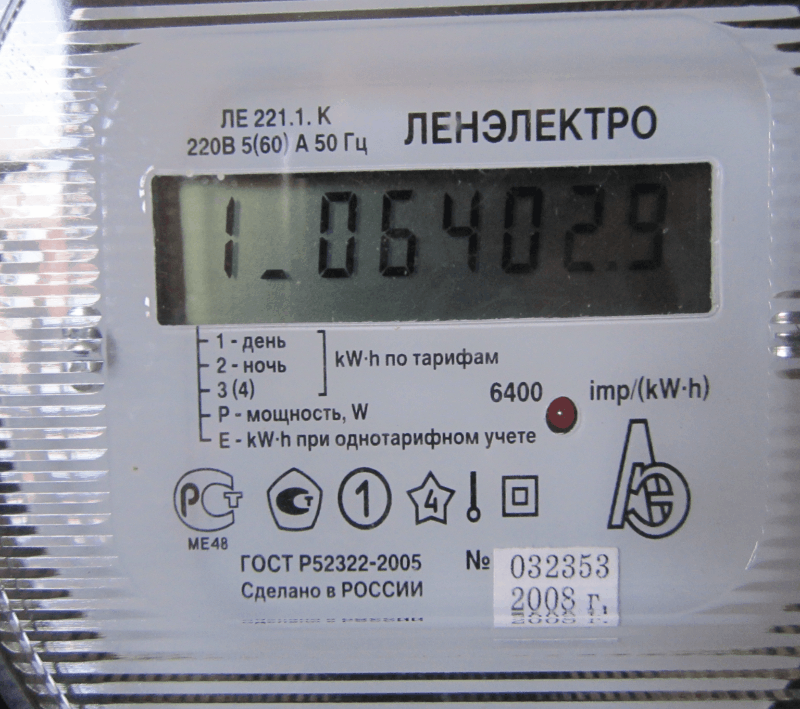

Для примера фото шкалы одного современного счётчика:

шкала счётчика

Данный счётчик показывает показания в киловатт*часах по тарифам: 1 – дневной, 2 – ночной, 3 (4) тарифы. В Перми 3 тарифа. В других городах другое количество тарифов (выходные, праздничные дни и тд.) Существуют счётчики  учитывающие  большее количество  тарифов.

Показывает мощность (Р) в Ваттах.

Е – kW*h показания, в случае, если счётчик используется в местности где однотарифный учёт. При многотарифном учёте это является суммой показаний тарифов. Этот показатель мы видим в данный момент на дисплее прибора.

6400 imp/(kW*h) Это передаточный коэффициент - количество импульсов (сколько раз загорается индикатор) в одном Киловатт*часе. Или число оборотов диска (импульсов индикатора) за которое счётчик насчитает один киловатт*час. Для данного счётчика – 6400 импульсов / КВт *час

Не все счётчики измеряют мощность. На всех обязательно указывается:

 сколько оборотов сделает диск в одном КВт *час (для электромеханических счётчиков).

Количество импульсов (сколько раз загорается индикатор) в одном Киловатт*час (для электронных счётчиков).

При наличии этих  данных и секундомера можно определить мощность.

Есть токоизмерительные клещи? Тогда можно сравнить фактическую мощность и мощность, учитываемую счётчиком.  Значит, с точностью достаточной для домашних условий, проверить счётчик.

Измеряем ток

Возникли сомнения в точности счётчика электрической энергии? Уверены в своих силах и имеете навыки работы с приборами? Тогда приступаем к замерам, расчётам и проверке счётчика.

Замеры нужно проводить  при включенной активной нагрузке. Например, лампы накаливания (только не энергосберегающие и светодиодные). Можно также включить утюг, бытовой нагреватель  или чайник, но они могут нагреться и выключиться в самый не подходящий для нас момент. Реактивная нагрузка (техника с электродвигателями и трансформаторами - холодильник, пылесос, стабилизатор …) внесёт дополнительные погрешности.

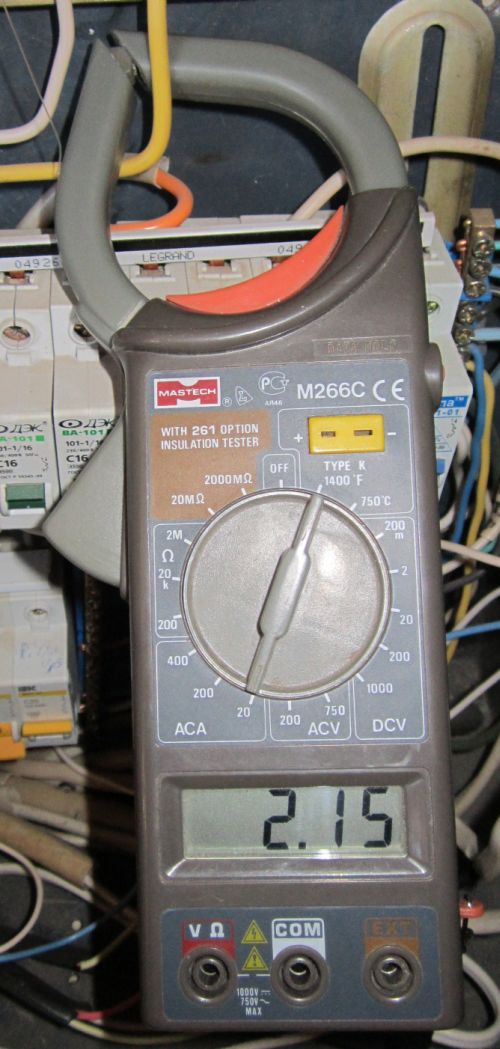

Измеряем ток:

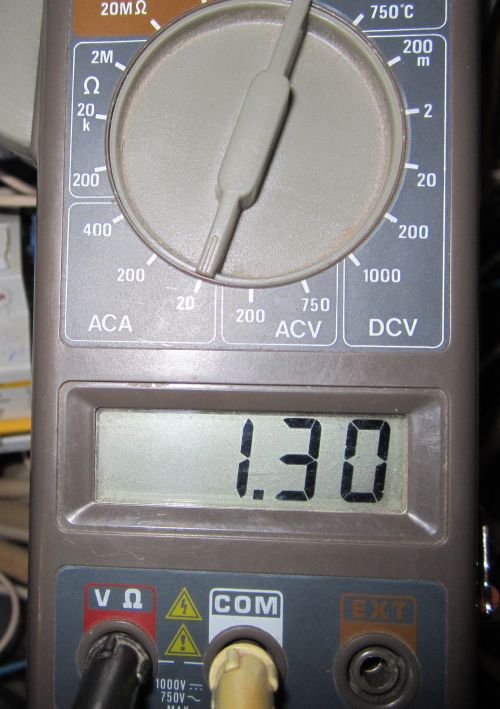

Измеряем ток для расчётов

Данные измерений 1,3 А (I = 1.3 Ампера)

Измеряем напряжение:

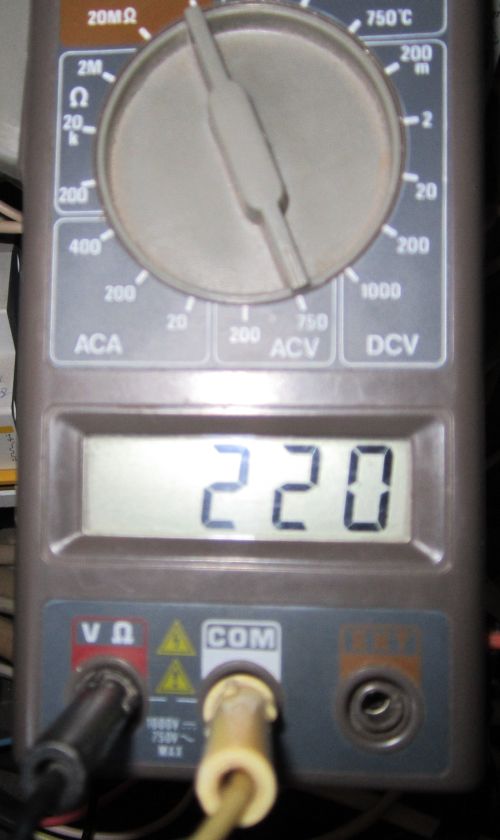

Измеряем напряжение для расчётов

Данные измерений 220 В (U = 220 Вольт)

Считаем мощность фактическую: Pф = U*I / 1000    220*1.3 / 1000 = 0.286 КВт (286Вт)

Считаем мощность, учитываемую счётчиком. Воспользуемся следующей формулой:

Pу = (3600*N)/(A*T),  = (3600*16) / (6400*30) = 0,3КВт (300 Вт)

где: T – время, за которое произойдёт N импульсов (оборотов), измеряется в секундах;

A – передаточное число счётчика, в нашем случае 6400;  N  - в нашем случае 16 импульсов за 30 секунд.

Проверим отклонения P = (Pу – Pф) / Pф =  (0,3 – 0,286 / 0,286) * 100 = 1.4 %

Результат не должен превышать 10%. Нормальный результат.

Мы конечно не лаборатория. В лаборатории приборы точнее и вовремя поверяются. Наши приборы имеют погрешность, может даже недопустимую.  Для «домашнего использования» можно сделать вывод - счётчик нормальный, надо проверять проводку, электроприборы.

Для проверки электроприборов и проводки  лучше вызвать специалиста. Причин может быть много. Для определения и устранения основной причины требуется опыт, приборы, знания и умения.
