Хочу рассказать об основных функциях и видах счётчиков. На примерах. В общих чертах, с минимумом математики, не вдаваясь в технические подробности. Как с помощью счётчика и секундомера узнать, основные электрические величины, нужные для дальнейших расчётов. С точностью, вполне достаточной, для бытовых целей.

Сейчас никого не удивишь счётчиком электрической энергии. В середине двадцатого века, когда счётчики были дефицитом,  расход электроэнергии в быту учитывался по количеству розеток и патронов для лампочек в помещении. Наверное, в том числе и по этой  причине, до сих пор пожилые люди ужасаются количеству розеток и светильников, которое в наше время принято за норму.

Пример: В комнате 1 патрон для лампочки. За него считается 500 Ватт электроэнергии в день. А в патрон можно завернуть на 40 и на 100 Ватт лампочку. Ещё в комнате одна розетка. За неё считается 2500 Ватт в день. В розетку можно включить электроплитку мощностью 1000 Ватт или радиоприёмник мощностью в 40 Ватт. Цифры не точные, даны для образца. Что бы объяснить  методику расчёта, которая применялась раньше.

Какая тут точность? А ещё умельцы делали гибрид лампочка – розетка. К резьбе от лампочки подсоединяется провод с розеткой. Вворачиваешь гибрид в патрон, включаешь в розетку этого гибрида плитку. А платишь как за лампу.

СССР  Москва. 1943 год. Госэнергоиздат, Художник И. Семенов.

 Художник И. Семенов. Москва: Госэнергоиздат, 1943



В 1931 году врачом Штефаном Еллинеком опубликована книга Elektroschutz in 132 Bildern (Электробезопасность в 132 картинках). Вот одна из иллюстраций. Похоже, не только у нас применялся данный способ подключения электроприборов:

Elektroschutz in 132 Bildern (Электробезопасность в 132 картинках)

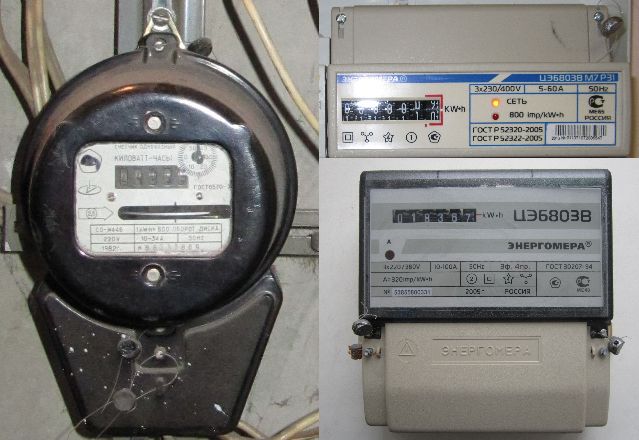

Изготовители постоянно работают по совершенствованию конструкции счётчиков.

Первыми появились индукционные (электромеханические электросчетчики). На сегодня они самые распространённые. Электромеханические электросчетчики имеют ряд недостатков, и уверенно уходят в прошлое.

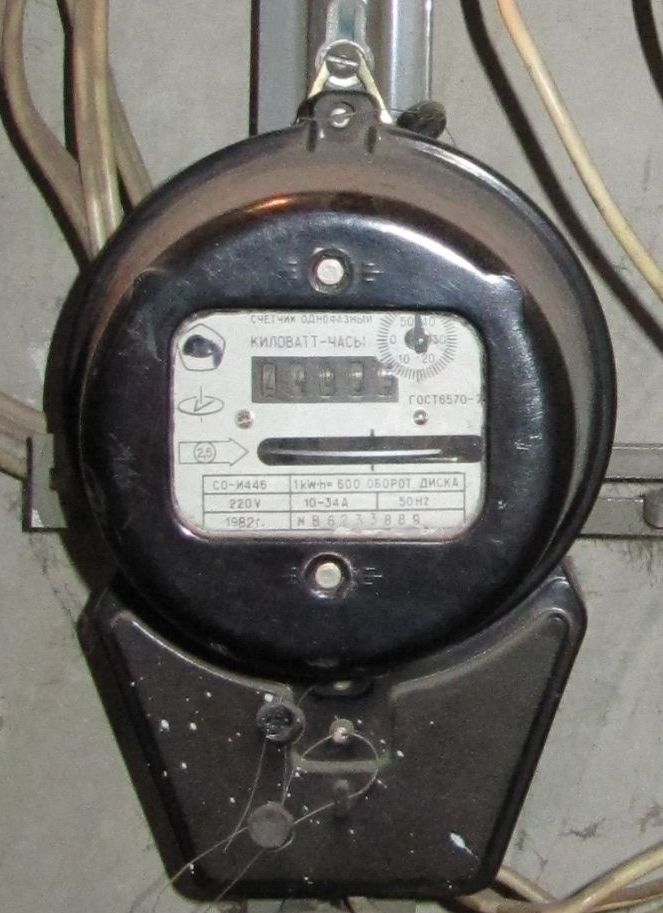

индукционный (электромеханический) электросчетчик

Подвижный элемент – диск, который вращается пропорционально напряжению сети и нагрузке потребителя. Количество оборотов диска фиксируется механическим счётным механизмом. Чем больше нагрузка, тем быстрее вращается диск. Тем больше будут показания счётчика.

После индукционных появились гибридные счётчики электроэнергии. Можно сказать, промежуточный вариант электронных счётчиков. Выпускаются и сейчас. Измерение нагрузки индукционного или электронного типа. Механический счётный механизм.

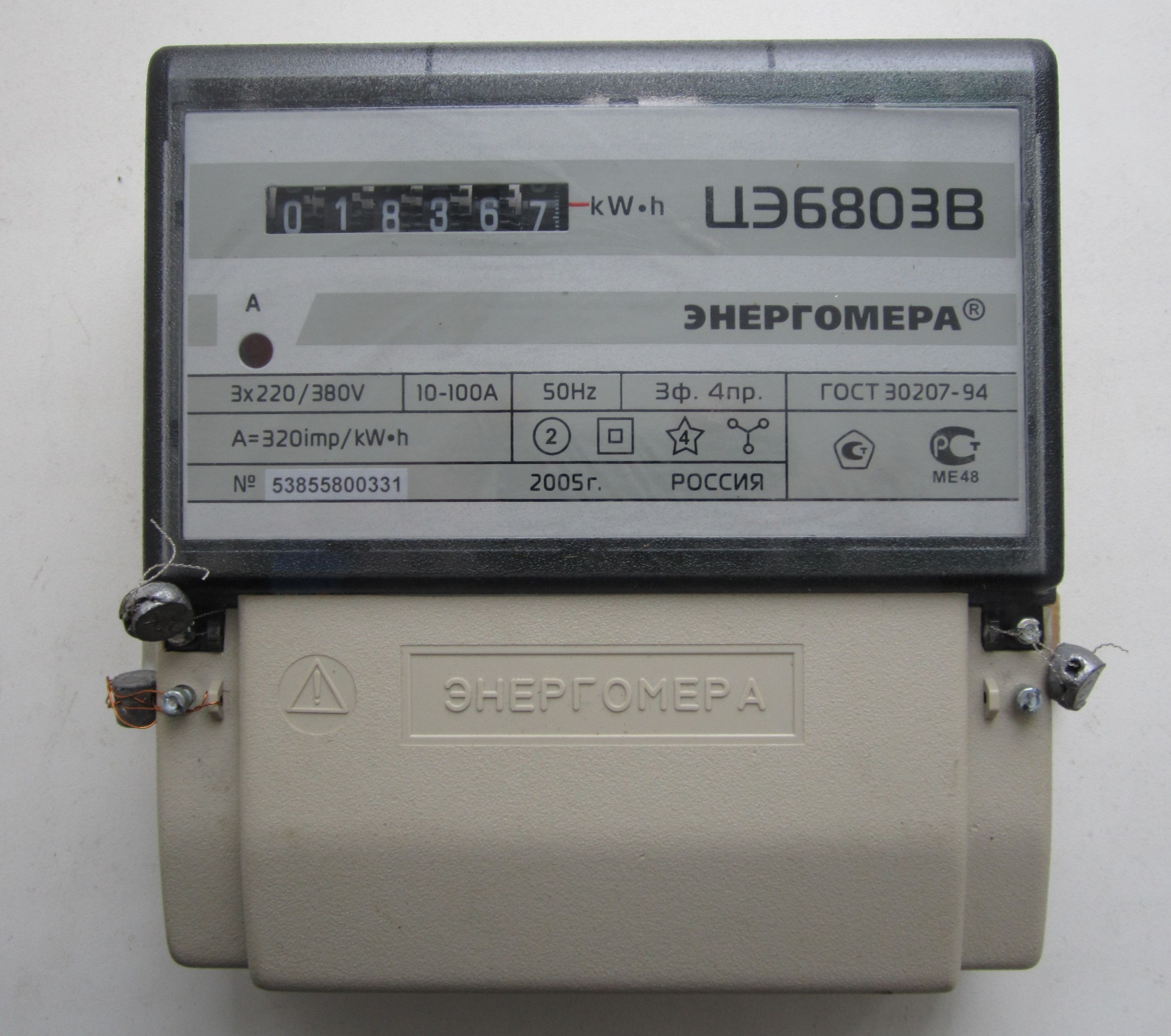

счётчик ЦЭ68038

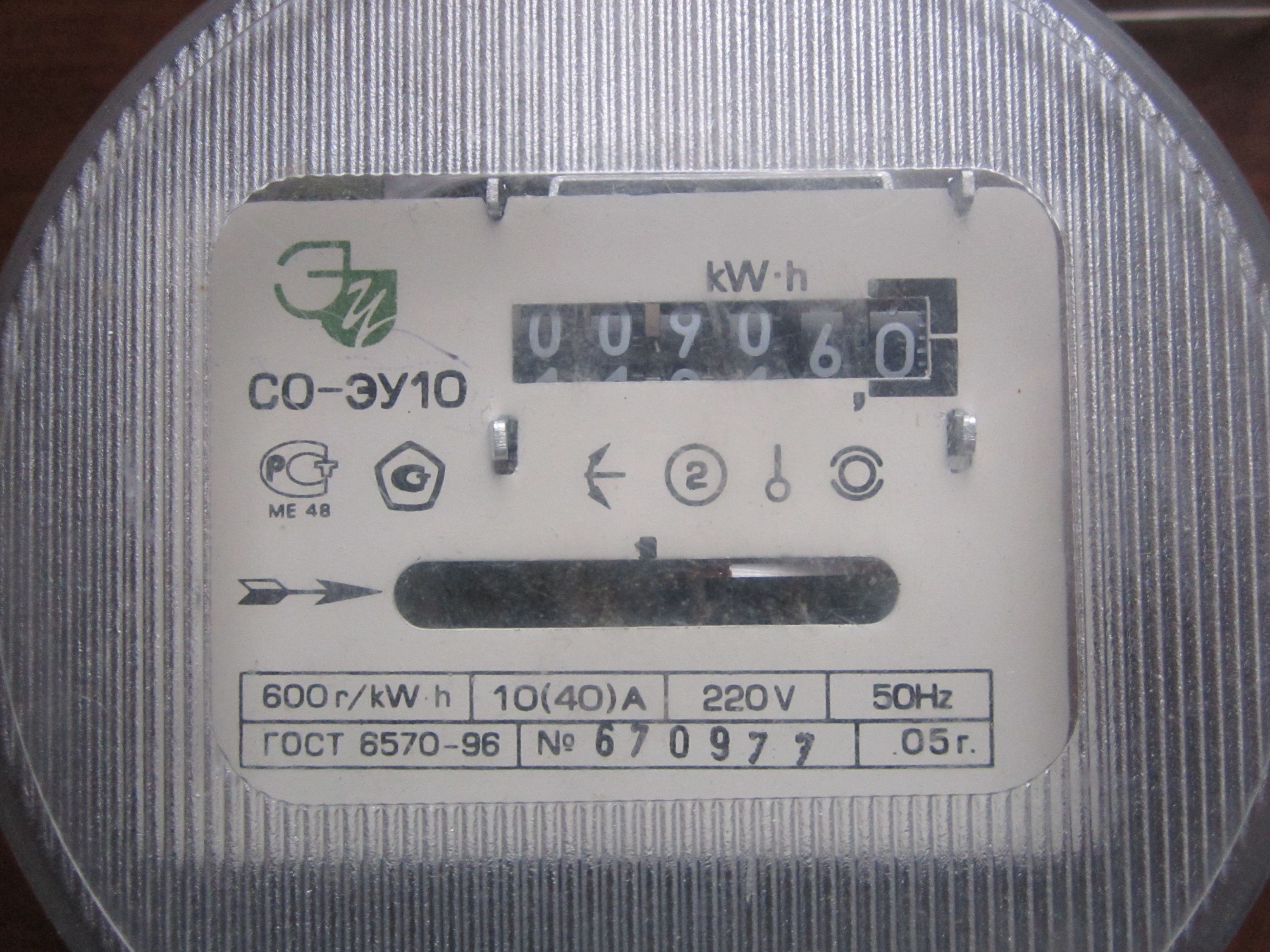

шкала счётчика СО-ЭУ10

























Электронные  электросчетчики, пожалуй, будущее за ними.

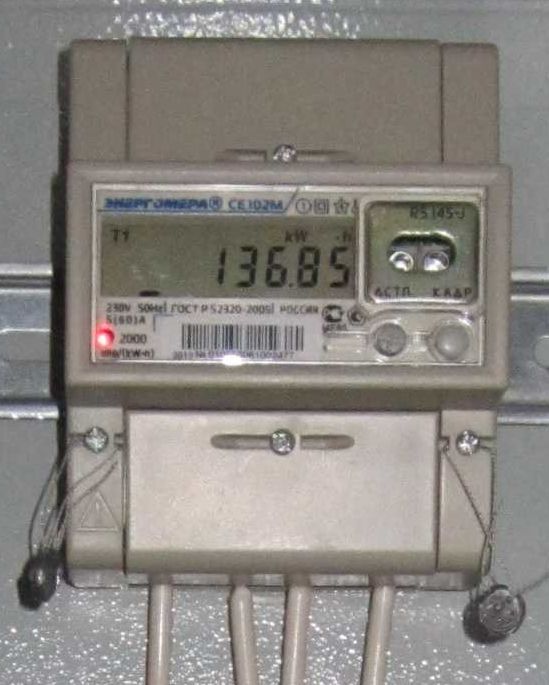

счётчик СЕ 102

































В счётчике, пропорционально напряжению сети и нагрузке потребителя, создаются импульсы. Чем больше нагрузка, тем выше частота импульсов (чаще будет «моргать» индикатор). Эти импульсы поступают на процессор, который их считает. Данные расчетов выводится на жидкокристаллический дисплей.

Какой счётчик выбрать? Тут надо учитывать много факторов. Обязательно проконсультируйтесь со специалистом. А ещё лучше доверьте специалисту приобрести электросчётчик и щит учёта. Нужно сразу укомплектовать щит защитой по току и напряжению.

В статье «Как измерить потребляемую мощность и проверить счётчик» описана методика проверки счётчика электрической энергии. Кроме расхода электроэнергии, наблюдая за работой счётчика, можно получить ряд полезной информации. Рассмотрим основные случаи на примерах:

Что  в данный момент включено?

Диск счётчика не вращается (не мигает индикатор). Всё выключено. Возможен вариант: всё выключено, а диск вращается. Выключайте автоматы нагрузки, если вращение не прекратилось – неисправен счётчик (самоход). При выключенных автоматах диск не вращается. Включаете автоматы, начинает вращаться диск - лучше вызовите специалиста. Утечка в цепях нагрузки до добра не доведёт. Без определённых навыков и, возможно, дополнительных приборов не разобраться.

Какая включена мощность?

Потребуется секундомер. Определим, за какое время диск сделает (сколько раз загорается индикатор),  например, 10 оборотов (раз моргнул).

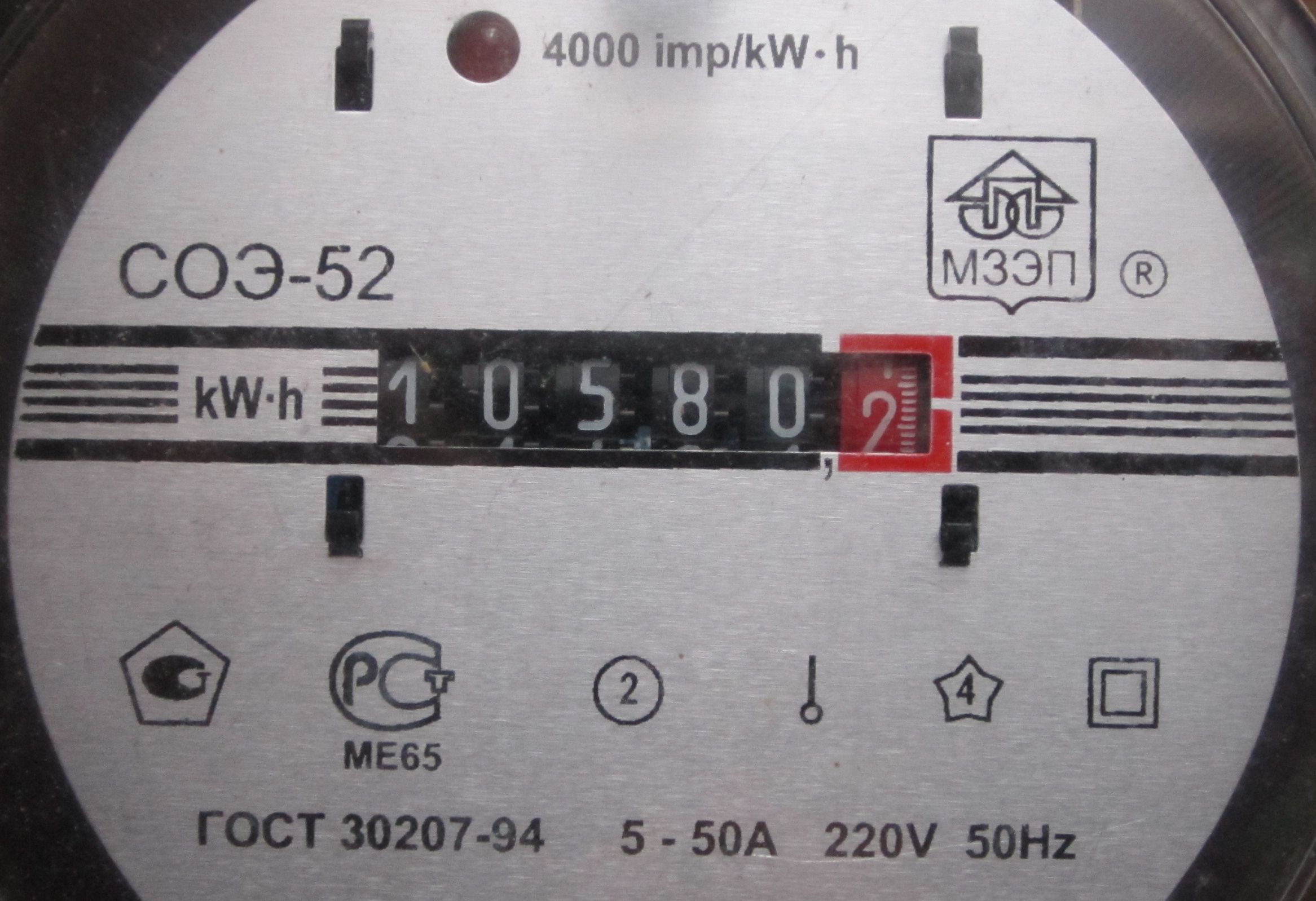

шкала счётчика СОЭ-502





















Читаем на шкале счётчика:

Количество импульсов (сколько раз загорается индикатор) в одном Киловатт*час (для электронных счётчиков).  4000 imp/KW*h

Сколько оборотов сделает диск в одном КВт *час (для электромеханических или гибридных счётчиков).  600 r/KW*h

Для примера, на гибридном счётчике за 10 секунд диск сделал 10 оборотов.

Составляем пропорцию: Если при 1 KW*h = 1000*3600 = 3 600 000 Ватт*секунд (Вт*с) совершается  600 оборотов, а при x Вт*с 10 оборотов, то x =3 600 000*10 / 600 = 60 000 Вт*с

Зная, что 60 000 Вт*с израсходовано за 10 с определяем мощность включённых приборов.  Мощность  делим на время. 60 000 / 10 = 6000 Вт. Получилось, что в данный момент включена нагрузка 6 киловатт. Без учёта погрешности при замерах и самого счётчика.

Какой ток проходит через счётчик?

Используем, полученную выше, при расчёте мощность. Делим результат на напряжение сети.

6000 Вт/ 220 В = 27,272 Ампера

Теперь, с точностью достаточной для бытовых целей, мы знаем основные электрические данные. Можем рассчитать требуемую защиту, какого сечения кабель нужен для проводки, подходит ли счётчик для нашей проводки.

Но это уже тема для другой статьи.



Осипенко Сергей Яковлевич
